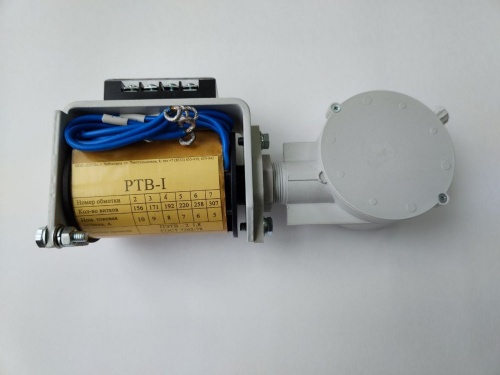

Реле максимального тока с временной задержкой РТВ-1 (РТВ-I-2С)
1. Назначение и область применения.
• Реле максимального тока с временной задержкой реле РТВ-1 (РТВ-I-2С) предназначено для совместной работы с электроприводом и обеспечивает отключение нагрузки при превышении установленного максимального тока.
2. Технические характеристики.
• Конструкция реле РТВ-1 (РТВ-I-2С) предусматривает установку его в электрические приводы типа: ПП-61, ПП-67, ПП-67К, ППВ-10, ППО-10.
• Реле РТВ-1 (РТВ-I-2С) обеспечивает за счет переключения секций катушки следующие уставки срабатывания: 5А, 6А, 7А, 8А, 9А, 10А.
• Реле РТВ-1 (РТВ-I-2С) обеспечивает погрешность тока срабатывания на одной уставке не более 4%.
• Мощность, потребляемая реле РТВ-1 (РТВ-I-2С) в зависимости от положения сердечника, не превышает:
• Сердечник опущен – 47 ВА;
• Сердечник втянут – 100 ВА.
• Реле РТВ-1 (РТВ-I-2С) обеспечивает плавную регулировку выдержки времени срабатывания в пределах 0,1…2,0 сек.
• Реле РТВ-1 (РТВ-I-2С) обеспечивает переход на независимую часть характеристики выдержки времени при токе в цепи катушки 120…170% тока уставки.
• Масса Реле РТВ-1 (РТВ-I-2С) - 2,7 кг.
3. Подготовка к работе.
• Для установки реле РТВ-1 (РТВ-I-2С) в привод ППО-10 необходимо корпус часового механизма развернуть на 90°.
• Подключить выводы катушки реле РТВ-1 (РТВ-I-2С) ко вторичной обмотке трансформатора тока через клеммник.
• С помощью винта установить необходимую выдержку времени, после чего зафиксировать его положение.
