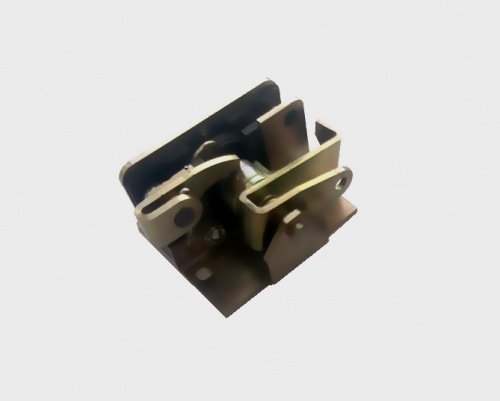

Блок-контакты КБВ
Блок-контакты КБВ
Блок-контакты типа КБВ 5БП.551.094.01 и КБО-А 5СЯ.551.039-02 представляют собой комбинацию из контактов типа КСА с удлиненными выступающими частями контактных пластинок на поворотной шайбе и ускоряющего механизма с пружинной защёлкой. Ускоряющий механизм состоит из храповика с собачкой и ударника, приводимого стальной тягой от вала привода посредством короткого рычага, посаженного на резьбе в тело вала. При вращении вала тяга перемещает ударник, который в конце хода привода на включение выбивает собачку храпового механизма. После выхода собачки из зацепления с храповым механизмом происходит быстрое переключение блок-контакта и цепь разрывается.При отключении выключателя происходит возврат в исходное положение вала привода и храповика ускоряющего механизма вместе с собачкой и поворотной шайбой. Цепь блок-контакта при этом замыкается.
