Реле контроля тока РТ-07М1 0-5А пост./50Гц · контроль превышения установленной величины тока, индикация текущего значения тока, питание от сети 12…240В пост./50Гц, задержка срабатывания 0,32…600с, ток контактов исполнительного реле 8А, 1п, УХЛ4

Реле контроля тока РТ-07М1 0-5А пост./50Гц, контроль превышения установленной величины тока, индикация текущего значения тока, питание от сети 12…240В пост./50Гц, задержка срабатывания 0,32…600с, ток контактов исполнительного реле 8А, 1п, УХЛ4

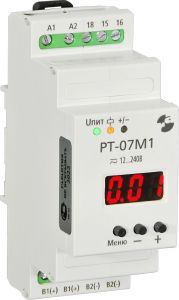

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводников. На лицевой панели расположены: зеленый светодиод, индицирующий наличие питающего напряжения, оранжевый светодиод, индицирующий срабатывание выходного реле, красно-синий светодиод, индицирующий полярность измеряемого тока, а также 3-разрядный цифровой индикатор, отображающий текущее значение измеряемого тока, и 3 кнопки программирования реле.
Принцип работы реле тока РТ-07М1 основан на постоянном измерении тока и сравнении его величины с установленным пороговым значением. Реле может работать в двух режимах — «РЕ1» и «РЕ2».
В режиме «РЕ1» исполнительное реле включается или выключается (в зависимости от задаваемого параметра «Р»: 1 — включение, 0 — выключение), если измеряемый ток находится в диапазоне «I-L» — «I-H». Возможно задать число включений/выключений исполнительного реле параметром «n», от 1 до 9.
В режиме «РЕ2» устройство может работать как реле максимального или минимального тока в зависимости от установки «Ion» и «Iof».
