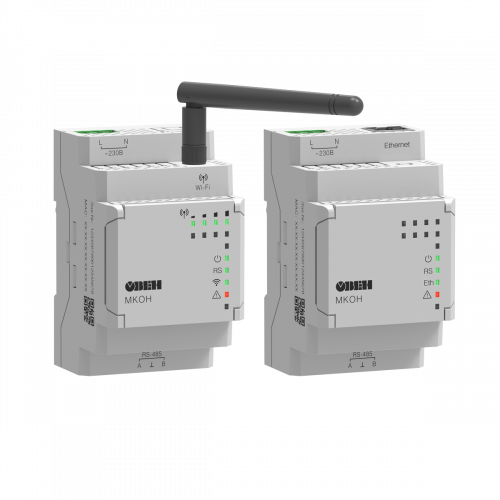

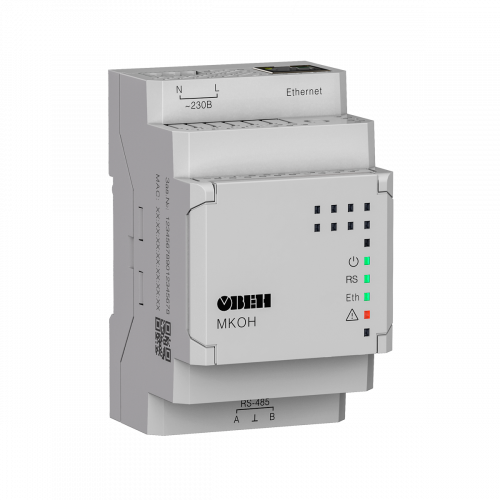

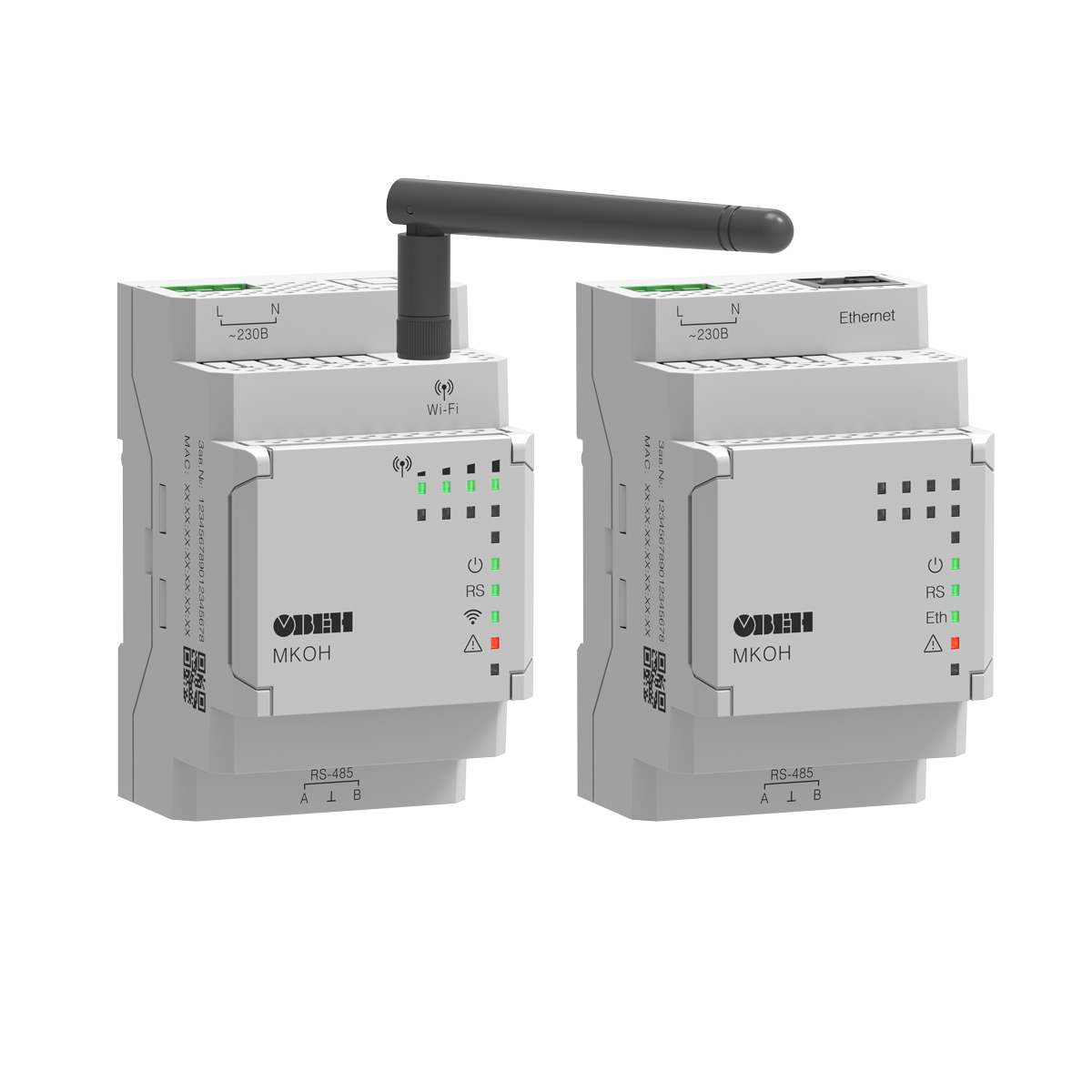

МКОН преобразователь протокола Modbus
Прибор предназначен для взаимного преобразования и передачи данных протоколов Modbus RTU/ASCII и Modbus TCP по интерфейсам связи RS-485 и Ethernet/Wi-Fi соответственно. Для протоколов поддерживаются режимы Master и Slave.
В ОВЕН Конфигуратор были добавлены два специально разработанных плагина для работы с устройством:
- «Настроить шлюз» поможет быстро настроить преобразователь протоколов на один из готовых сценариев работы:
- Master в сети Ethernet/Wi-Fi – Slave в сети RS-485 (поддержка до 32 Slave-устройств в сети RS-485 без повторителя)
- Master в сети RS-485 – Slave в сети Ethernet/Wi-Fi (поддержка до 31 Slave-устройства в сети Ethernet)
- «Сниффер Modbus» позволит просматривать обмен пакетами между устройствами Master-Slave, подключенными к шлюзу.
Технические характеристики
Наименование | Значение | |

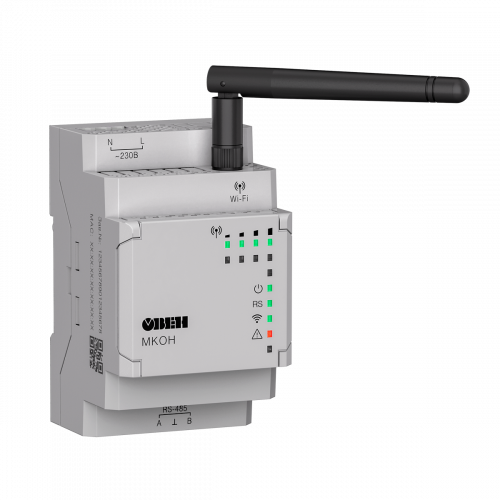

МКОН | МКОН-WIFI | |
Интерфейсы | RS-485 – Ethernet | RS-485 – Wi-Fi |
Питание |
| |
Максимальная мощность потребления, не более |
| |
Гальваническая изоляция |
| |
Электрическая прочность изоляции, не менее | 2300 В | |
RS-485 | ||
Поддерживаемые протоколы | Modbus RTU (Master/Slave), Modbus ASCII (Master/Slave) | |
Скорость передачи данных | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с | |
Максимальная длина линии | 1200 м | |
Количество Slave-устройств в сети (без повторителей), не более | 32 | |
Ethernet | Wi-Fi | |
Поддерживаемые протоколы | Modbus TCP (Master/Slave) | |
Стандарт | IEEE 802.3i/u | IEEE 802.11b/g/n |
Скорость передачи данных | 10/100 Мбит/c | зависит от стандарта |
Разъем | 8P8C (RJ45) | RP-SMA |
SlaveID по умолчанию (неизменный параметр) | 1 | |
Количество Slave-устройств в сети, не более | 31 | |
USB | ||
Тип | USB 2.0 (Micro-USB) | |
Питание прибора при настройке | Поддерживается | |
Корпус | ||
Тип корпуса | Для крепления на DIN-рейку | |
Габаритные размеры | 55×96×58 мм | |
Степень защиты корпуса по ГОСТ 14254 | IP20 | |
Общие характеристики | ||
Масса, не более | 0,15 кг | |
Средний срок службы | 10 лет | |
Средняя наработка на отказ, не менее | 80 000 ч |
