КСН210-5 – 5-портовые сетевые неуправляемые коммутаторы
КСН210-5 – линейка надежных бюджетных 5-портовых неуправляемых промышленных коммутаторов (свитчей). Предназначены для соединения узлов в пределах одного или нескольких сегментов сети. Поддерживают питание промышленного стандарта 10...48 В постоянного тока, монтируются на DIN-рейку, имеют расширенный диапазон рабочих температур (-40...+55 ⁰C).

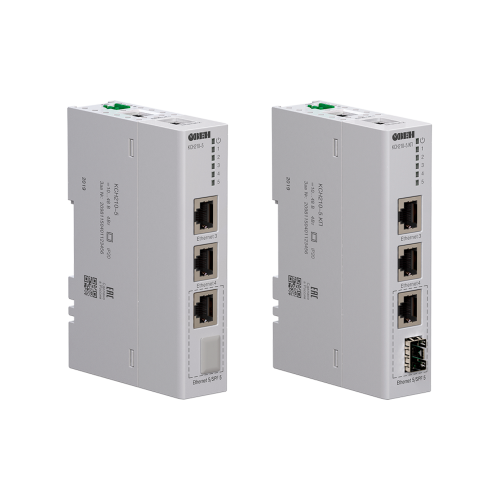

В составе линейки:
- КСН210-5 – простой бюджетный 5-портовый коммутатор.

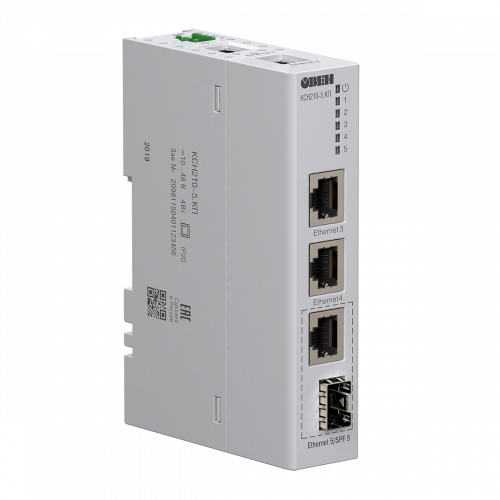

- КСН210-5.КП – 5-портовый коммутатор с комбо-портом Gigabit Ethernet (RJ-45 + SFP) взамен выпускаемой модели КСН210.
В модели КСН210-5.КП оптическое волокно может быть использовано для организации передачи данных на большие расстояния, защиты от помех, прокладки линии связи и создания сетей Gigabit Ethernet.
Основные свойства коммутаторов
| Характеристика | Модификация | |
| КСН210-5 | КСН210-5.КП | |
| Общее количество портов | 5 портов Ethernet | 5 портов Ethernet |
| Уровень коммутатора | L2 | L2 |
| Витая пара (разъем RJ45) | 5 × 10/100 Мбит/с | 4 × 10/100 Мбит/с |
| Комбинированные разъемы (витая пара + SFP) | – | 1 × 10/100/1000 Мбит/с |
| Ethernet Bypass | – | Есть* |
* Bypass повышает отказоустойчивость системы. При отключении питания коммутатора 1 и 2 порты физически объединяются, обеспечивая целостность линии при подключении цепочкой последующих устройств линейки Мх210.
Особенности линейки коммутаторов КСН210
- Просты и надежны в использовании. Не требуют дополнительного программного обеспечения при установке или эксплуатации. Работают по принципу plug&play.
- Работают в сложных условиях эксплуатации в температурном диапазоне: -40…+55 ⁰С.
- Широкий диапазон питания промышленного стандарта: 12…48 В постоянного тока.
- Автоматическое определение типа соединения MDI/MDI-X. Автоматическое определение типа кабеля с прямой (568В) и перекрестной (568А) распиновкой, который поддерживают подключенные устройства.
- Компактные габариты пластикового корпуса 25×100×86 мм. Легко монтируются на DIN-рейку. В комплекте поставляются заглушки для закрытия неиспользуемых портов.
Технические характеристики
| Наименование | Значение | ||
| КСН210-5 | КСН210-5.КП | ||
| Основные свойства | |||
| Общее количество портов | 5 | 5 | |
| Уровень коммутатора | L2 | L2 | |
| Витая пара (разъем RJ45) | 5 | 4 | |
| Комбинированные разъемы (витая пара + SFP) | нет | 1 | |
| Питание | |||
| Напряжение питания (номинальное) | 10…48 (24) В постоянного тока | ||
| Максимальная мощность потребления, не более | 4 Вт | ||
| Ethernet | |||
| Порты и поддерживаемые интерфейсы | 5 × 10/100Base-T/TX; | 4 × 10/100Base-T/TX; 1 × 10/100Base-T/Te, 1000Base-T | |
| Тип разъема | 8P8C (RJ45) | ||
| Стандарт | IEEE 802.3i/802.3u | IEEE 802.3i/802.3u/802.3ab | |
| Электрическая прочность изоляции интерфейсов Ethernet, не менее | 1000 В | ||
| SFP | |||
| Количество портов | - | 1 | |
|
Поддерживаемые интерфейсы | - | 100Base-FX; 1000Base-X (1000BASE-CX, 1000BASE-LX, 1000BASE-SX) | |
| Стандарт | - | IEEE 802.3/IEEE 802.3u/802.3z | |
| Корпус | |||
| Тип корпуса | для крепления на DIN-рейку и к вертикальной поверхности | ||
| Габаритные размеры | 28,0×124,0×83,5 мм | ||
| Степень защиты корпуса согласно ГОСТ IEC 61131-2 | IP20 | ||
| Общие характеристики | |||
| Масса, не более | 0,15 кг | ||
| Средний срок службы | 8 лет | ||
| Средняя наработка на отказ, не менее | 60 000 ч | ||
