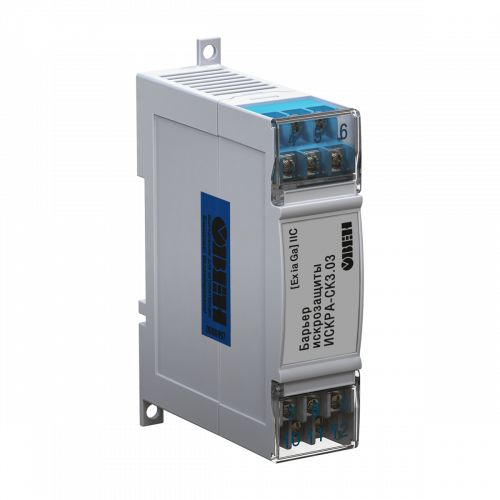

ИСКРА пассивный барьер искрозащиты Ex ia Ga IIC
Барьер искрозащиты ОВЕН ИСКРА предназначен для защиты электрической цепи датчика путем ограничения напряжения и тока в ней до искробезопасных значений.
ИСКРА устанавливается в электрическую цепь, которая связывает датчик, находящийся во взрывоопасной зоне, и вторичный преобразователь (прибор), расположенный во взрывобезопасной зоне.
В соответствии с ГОСТ Р 31610.11-2014 барьер ИСКРА имеет маркировку взрывозащищенности [Ex ia Ga] IIС и реализует вид взрывозащиты «искробезопасная электрическая цепь» – i, сертифицирован на уровень взрывозащиты «особовзрывозащищенный» – a и категорию IIC.
Барьер искрозащиты используется для защиты искробезопасных цепей при воздействии на барьер напряжения до 250 В и устанавливается вне взрывоопасной зоны с обязательным искрозащитным заземлением. Барьер относится к устройствам пассивного типа.
Мы также выпускаем .
Барьеры искрозащиты ОВЕН ИСКРА применяются в системах регулирования, сигнализации и аварийной защиты на взрывопожароопасных участках, где присутствуют взрывоопасные смеси газов, паров, а также легковоспламеняющиеся и взрывчатые вещества (пыль, порошок).
Функциональные возможности
- Ограничивает напряжение и ток в цепи до искробезопасных значений при воздействии на барьер напряжения до 250 В.
- Имеет искробезопасные цепи уровня «ia» – особовзрывозащищенный.
- Применяется в наиболее взрывоопасных нерудничных средах, где присутствуют водород, ацетилен (группа IIC).
- Высокая надежность взрывозащиты обеспечена схемным решением:
- троирование полупроводниковых элементов, ограничивающих напряжение;
- двухступенчатая система «гашения» аварийного напряжения: первая ступень (на TVS-диодах) «срезает» мощные выбросы напряжения, вторая (на стабилитронах) – снижает напряжение до искробезопасного значения.
Барьеры ИСКРА выпускаются в шести модификациях для различных типов датчиков
- ИСКРА-АТ.03 – барьер искрозащиты для датчиков с выходным сигналом тока 0...5 мА, 0(4)...20 мА:
- широкий диапазон напряжений питания датчиков с выходным токовым сигналом (до 28 В);
- выдерживает кратковременное (до 1 мин) короткое замыкание на выходных клеммах без срабатывания предохранителей;
- не требует повторного выключения и включения питания в случае кратковременного короткого замыкания на выходных клеммах.
- ИСКРА-ТП.03 – барьер искрозащиты для термопар и датчиков с выходным сигналом напряжения –1...+1 В:
- возможность работы с источниками напряжения до 6 В.

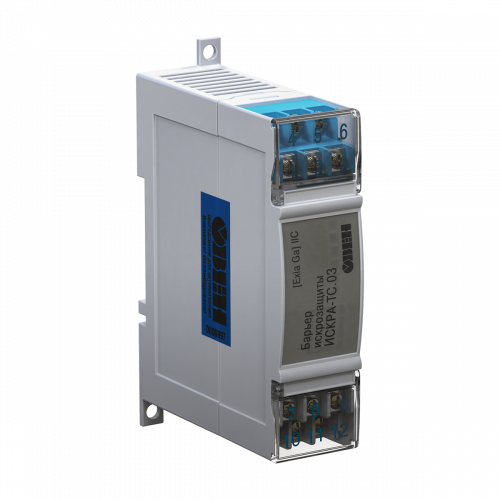

- ИСКРА-ТС.03 – барьер искрозащиты для термосопротивлений типа ТСМ/ТСП:
- низкая погрешность барьера (до 0,1 % от диапазона измерений) вследствие точного подбора сопротивлений резисторов и предохранителей;
- малое переходное сопротивление «кабель-барьер», обеспеченное соединением проводов «под винт».
- ИСКРА-СК1.03 – барьер искрозащиты дискретных сигналов для сигнализаторов уровня ПДУ-1.1-Ех, ПДУ-2.1-Ех, ПДУ-3.1-Ех.
- ИСКРА-СК2.03 – барьер искрозащиты дискретных сигналов для сигнализаторов уровня ПДУ-1.2-Ех, ПДУ-2.2-Ех, ПДУ-3.2-Ех.

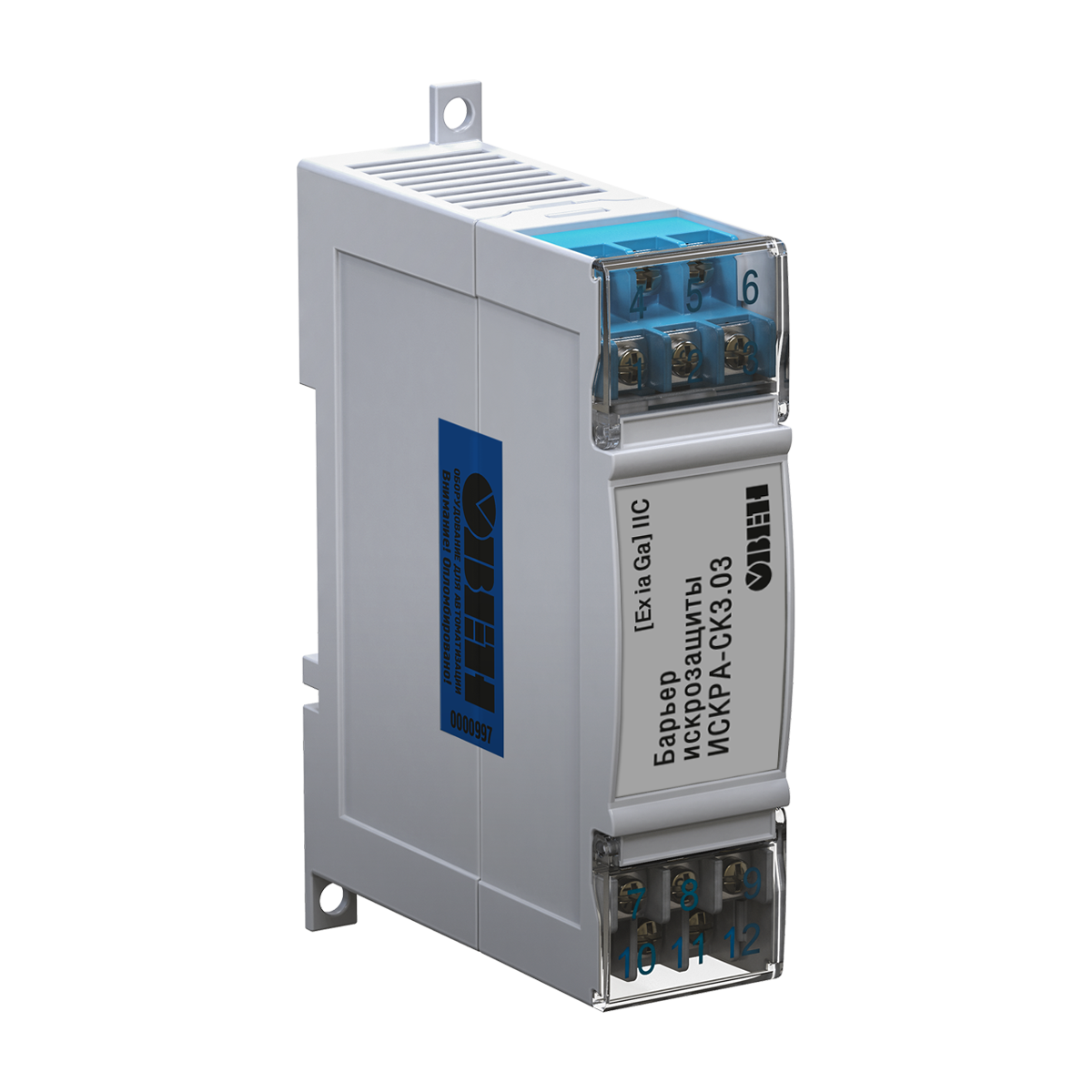

- ИСКРА-СК3.03 – барьер искрозащиты дискретных сигналов для сигнализаторов уровня ПДУ-3.3-Ех.
Технические характеристики
Наименование | Значение |
Тип корпуса | Для крепления на DIN-рейку 35 мм |
Степень защиты корпуса | IP20 |
Габаритные размеры | (27×110×75)±1мм |
Масса прибора в упаковке, не более | 0,3 кг |
Для ИСКРА-АТ.03, ИСКРА-ТП.03, ИСКРА-ТС.03
Наименование | Значение |
Ток утечки (рабочее напряжение) | |
ИСКРА-АТ.03 | 10 мкА (22,8 В) |
ИСКРА-ТП.03 | 1 мкА (1 В) |
ИСКРА-ТС.03 | 1 мкА (3 В) |
Рабочий ток, не более | 40 мА |
Средний срок службы, не менее | 8 лет |
Для ИСКРА-СКх.03
Наименование | Значение |
Потребляемая мощность | |
ИСКРА-СК1.03 | 0,1 Вт |
ИСКРА-СК2.03 | 0,2 Вт |
ИСКРА-СК3.03 | 0,3 Вт |
Диапазон напряжения питания | =18…26 В |
Максимальная частота входного сигнала | 200 Гц |
Максимальное сопротивление датчика типа «сухой контакт» | 100 Ом |
Максимальное сопротивление выходного ключа в открытом состоянии | 20 Ом |
Максимальное рабочее напряжение ключа | 30 В |
Максимальный выходной ток ключа | 20 мА |
Средний срок службы, не менее | 10 лет |
Выходные искробезопасные параметры
Параметры | ИСКРА-АТ.03 | ИСКРА-ТП.03 | ИСКРА-ТС.03 | ИСКРА-СКх.03 |
Максимальное выходное напряжение Uо | 28,4 В | 7,2 В | 13,7В | 32 В |
Максимальный выходной ток Iо | 70 мА | 117 мА | 247 мА | 18,2 мА |
Максимальная внешняя емкость Со | 79 нФ | 13,5 мкФ | 0,79 мкФ | 0,056 мкФ |
Максимальная внешняя индуктивность Lо | 8 мГн | 3,5 мГн | 0,5 мГн | 50 мГн |
Условия эксплуатации
Температура окружающего воздуха | -40…+50 °С |
Атмосферное давление | 86...106,7 кПа |
Относительная влажность воздуха (при 25 °С и ниже без конденсации влаги) | не более 80 % |
