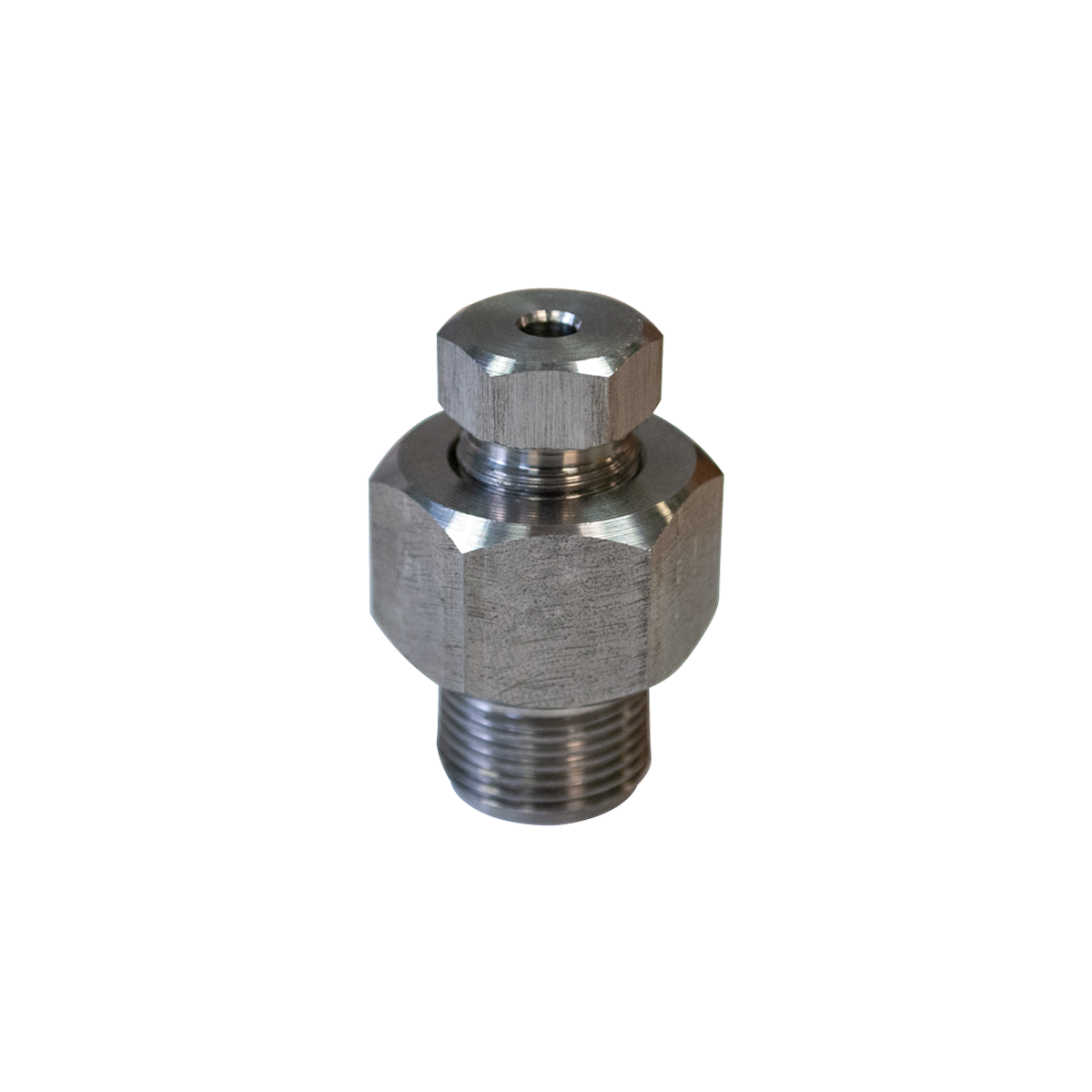

Штуцеры подвижные
Штуцер подвижный предназначен для установки на месте эксплуатации, а также для регулирования глубины погружения термоэлектрических преобразователей и термопреобразователей сопротивления в зоне измерения температуры.
Технические характеристики
- Многоразовое использование.
- Материал уплотнения – фторопласт-4.
- Материал штуцера: нержавейка AISI 304.
- Максимальная рабочая температура: +260 °С.
- Максимальное рабочее давление 1,0 МПа.
Чертеж подвижного штуцера
Конструктивное исполнение штуцеров
| Исполнение | L1, mm | L2, mm | M | d, mm | S1 | S2 |
| ШП G1/2.8 | 48 | 14,5 | G1/2 | 8,5 | S27 | S22 |
| ШП M20×1,5.8 | 48 | 14,5 | М20×1,5 | 8,5 | S27 | S22 |
| ШП М27х2.8 | 50 | 16,5 | М27×2 | 8,5 | S36 | S22 |
| ШП G1/2.10 | 48 | 14,5 | G1/2 | 10,5 | S27 | S22 |
| ШП M20×1,5.10 | 48 | 14,5 | М20×1,5 | 10,5 | S27 | S22 |
| ШП M27×2.10 | 50 | 16,5 | М27×2 | 10,5 | S36 | S22 |
| ШП М27×2.20 | 47 | 16,5 | М27×2 | 21,5 | S36 | S22 |
| ШП М8×1.4,5 | 37 | 8 | М8×1 | 4,8 | S22 | S17 |
| ШП М8×1.3 | 37 | 8 | М8×1 | 3,3 | S22 | S17 |
| ШП М10×1.4,5 | 39 | 10 | М10×1 | 4,8 | S22 | S17 |
| ШП М10×1.3 | 39 | 10 | М10×1 | 3,3 | S22 | S17 |
| ШП М10×1,5.4,5 | 39 | 10 | М10×1,5 | 4,8 | S22 | S17 |
| ШП М10×1,5.3 | 39 | 10 | М10×1,5 | 3,3 | S22 | S17 |
| ШП М12×1,5.4,5 | 41 | 12 | М12×1,5 | 4,8 | S22 | S17 |
| ШП М12×1,5.3 | 41 | 12 | М12×1,5 | 3,3 | S22 | S17 |
| ШП М16×1,5.4,5 | 40 | 12 | М16×1,5 | 4,8 | S22 | S17 |
| ШП М16×1,5.3 | 40 | 12 | М16×1,5 | 3,3 | S22 | S17 |
| ШП М20×1,5.4,5 | 43 | 14,5 | М20×1,5 | 4,8 | S27 | S17 |
| ШП М20×1,5.3 | 42 | 14,5 | М20×1,5 | 3,3 | S27 | S17 |
