ДТП термопары на основе КТМС высокотемпературные и химически стойкие модульные

Цены

1 2

Термопары на основе КТМС предназначены для измерения температуры жидких, твердых и газообразных сред, в т.ч. с высокой температурой (до 1250 °С), не агрессивных к материалу корпуса датчика.

В качестве материалов термоэлектродов для КТМС применяются различные сплавы, что определяет характеристики термопар и возможности их применения:

хромель-копель (L). Термопары обладают высокой стабильностью при температурах до 600 °С;
хромель-алюмель (K). Термопары отличаются стойкостью к окислению при высоких температурах до 1100 °С;
нихросил-нисил (N). Имеют высокую стабильность и широкий диапазон рабочих температур: от -40 до +1250 °С, что позволяет использовать их для замены дорогостоящих термопар из драгоценных металлов.
железо-константан ЖК (J). Универсальные термопары для измерения температур до +750 ℃.

Ассортиментный ряд термопар ОВЕН с КТМС включает в себя

	- универсальные конструктивные исполнения датчиков для измерения температуры в труднодоступных местах, печах, прессах, для применения в пищевой промышленности и т.п. Рекомендуются на замену моделей 011, 021, 031.
	предназначены для измерения температуры быстропротекающих процессов. Рекомендуются к использованию при производстве строительных материалов, в металлургии, нефтегазовой отрасли.

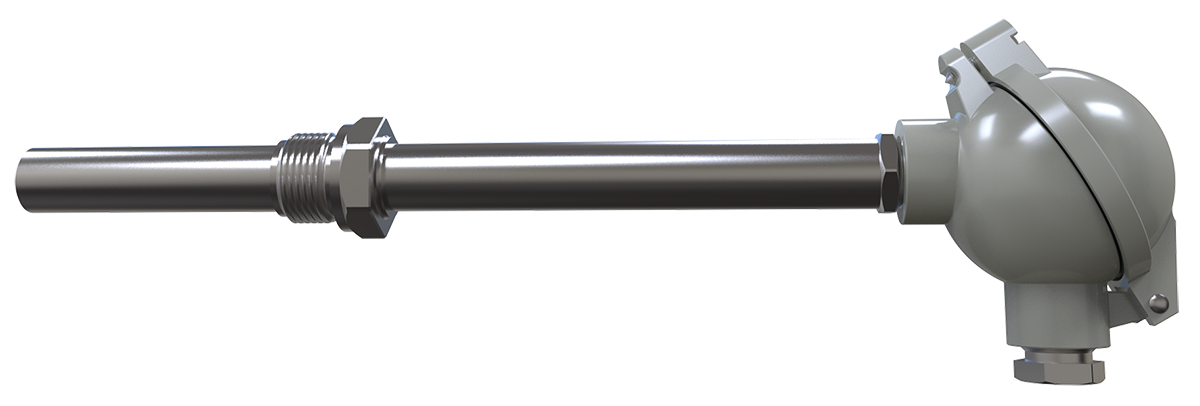

	Модернизированные высокотемпературные термопары имеют разборную конструкцию. Вставка из КТМС устанавливается в чехлы из сталей или корунда. Широко применяются в металлургической и фарфорово-фаянсовой промышленностях, при обжиге кирпича, измерении температуры дымовых газов и т.п.

Функциональные преимущества термопар из КТМС по сравнению с проволочными термопарами

низкий показатель тепловой инерции (2 сек – для КТМС диаметром 4,5 мм) для регистрации быстропротекающих процессов;
высокая стабильность и увеличенный рабочий ресурс (превышение в 2-3 раза по сравнению с обычными);
возможность изгиба, монтажа в труднодоступных местах и кабельных каналах (60-100 м);

разные варианты установки: приваривать, припаивать или крепить термопару (хомутом, на винт) к поверхности;
для дополнительной защиты термоэлектродов от воздействия окружающей среды термопары могут производиться в защитных чехлах.

Общие сведения о термопарах

В общем случае термопара представляет собой два термоэлектрода из различных металлов, спаянных между собой. Один спай – «рабочий» – помещают в измеряемую среду, другой – «холодный» – должен находиться при температуре 0 °С. При разных температурах спаев по термоэлектродам протекает ЭДС, прямо пропорциональная разности этих температур. Рабочий спай защищается от прямого соприкосновения со средой защитной арматурой.

КТМС – Кабель Термопарный с Минеральной изоляцией в Стальной оболочке. Конструктивно КТМС состоит из гибкой металлической трубки, в которую помещены термоэлектроды (см. рис.). Пространство между термоэлектродами и стальной жаростойкой оболочкой заполнено плотной дисперсной минеральной изоляцией – оксидом магния.

Кабельная термопара с одной парой термоэлектродов

Кабельная термопара с двумя парами термоэлектродов

Справочная таблица размеров КТМС

Параметр	Значение
Наружный диаметр защитной оболочки, d, мм	1,5	2	3		4,5
Количество термоэлектродов	2	2	2	4	2	4
Диаметр термоэлектродов C, мм	0,25	0,36	0,49	0,46	0,74	0,73
Толщина защитной оболочки, S, мм	0,18	0,22	0,35	0,33	0,51	0,51

Технические характеристики

Показатель тепловой инерции термопар на основе КТМС (без защитного чехла)

Не превышает значений, указанных в таблице (в зависимости от вида рабочего спая и наружного диаметра рабочей части d, мм):

Вид рабочего спая	Показатель тепловой инерции термопреобразователя, с
Вид рабочего спая	d = 1,5	d=2,0	d = 3,0	d = 4,5	d = 6,0
Изолированный от оболочки КТМС	0,4	0,5	1,0	2,0	4,0
Неизолированный от оболочки КТМС	0,15	0,25	0,5	1,0	3,0

Показатель тепловой инерции термопар на основе КТМС (в защитных чехлах D=12 и 20 мм)

Не превышает значений, указанных в таблице (в зависимости от вида рабочего спая и наружного диаметра погружной части D, мм):

Вид рабочего спая	Показатель тепловой инерции термопреобразователя, с
Вид рабочего спая	D = 12 мм, керамический чехол (корунд)	D = 20 мм, керамический чехол ( корунд)	D = 20 мм, металлический чехол
Изолированный от арматуры	30	90	50
Неизолированный от арматуры	-	-	30

Условия эксплуатации

Рабочие условия эксплуатации узлов коммутации: помещения с нерегулируемыми климатическими условиями и (или) навесы, при атмосферном давлении от 84 до 106,7 кПа, с температурой в диапазоне от минус 40 до +85 °С и относительной влажностью не более 95 % при +35 °С и более низких температурах без конденсации влаги.
