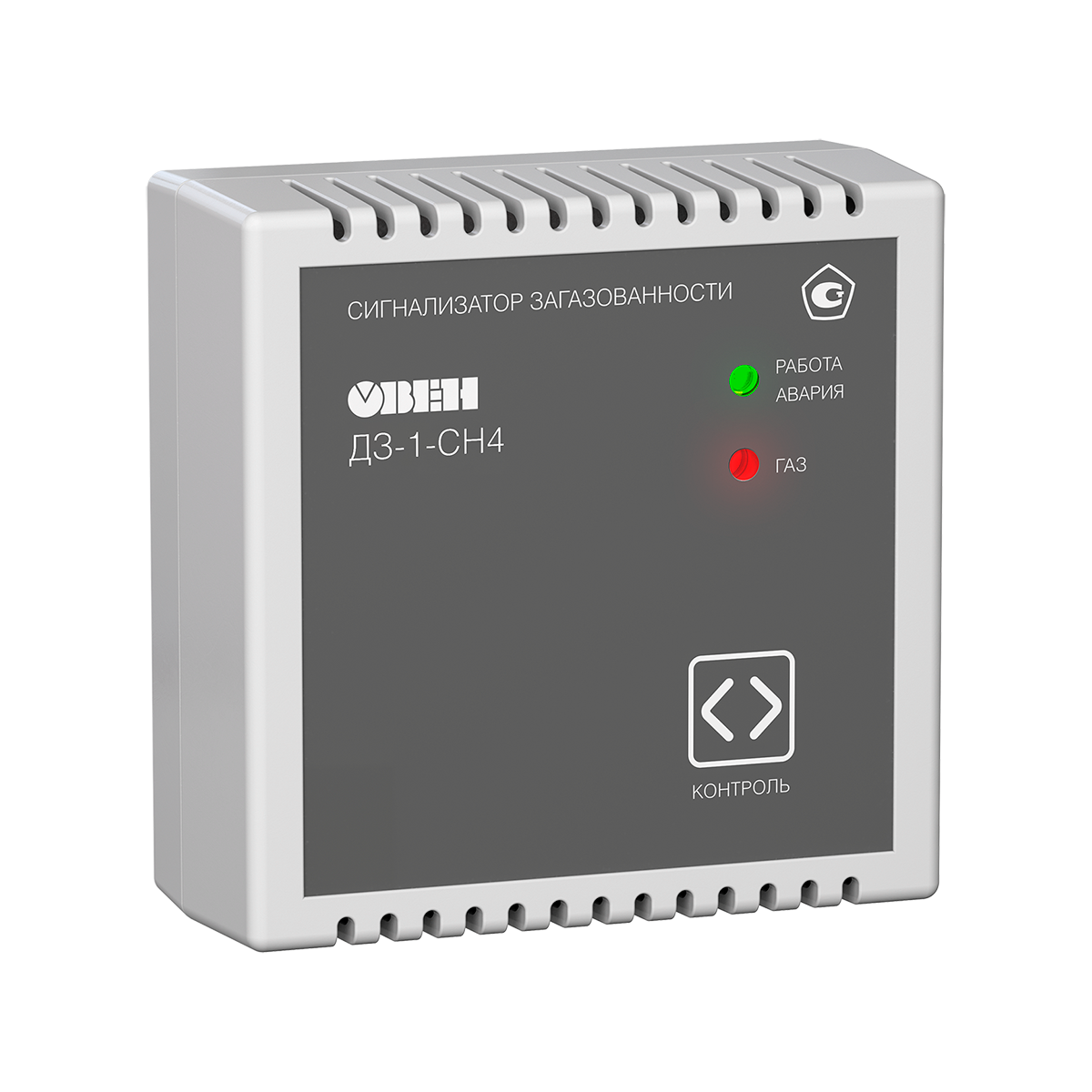

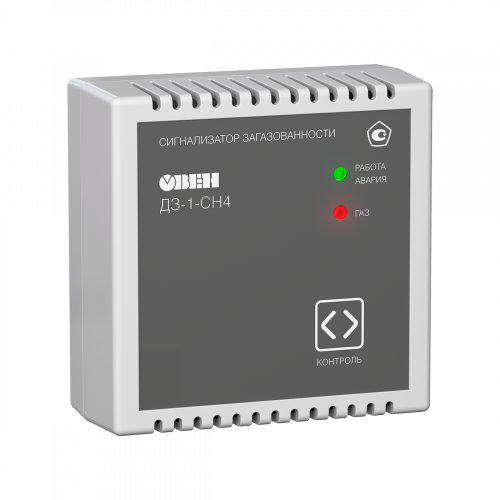

ДЗ-1-СН4 сигнализатор (детектор) загазованности метана
Детектор предназначен для непрерывного контроля содержания природного газа (метана (СН4) по ГОСТ 5542) и сигнализации о превышении установленного порогового значения его довзрывоопасной концентрации в воздушной среде производственных помещений, технических и административных сооружений (в первую очередь, в помещениях газовых котельных).
Преимущества ОВЕН ДЗ-1-СН4
- Индикация (световая и звуковая) достижения концентрацией СН4 порогового значения 10% НКПР.
- Высокая чувствительность и селективность к СН4.
- Встроенная самодиагностика и режим имитации аварии.
- Выходное перекидное э/м реле для управления различным внешним оборудованием.
- Внесен в Госреестр СИ под номером .
- Конструкция устройства позволяет быстро снимать и устанавливать датчик во время периодической поверки.
Детектор представляет собой стационарное настенное устройство непрерывного действия для обнаружения утечек и скопления горючего газа. Контроль концентрации СН4 в воздухе осуществляется при помощи металлооксидного полупроводникового чувствительного элемента, принцип действия которого основан на изменении проводимости сенсора в зависимости от концентрации СН4 в окружающей среде. Применяемый метод отбора пробы – диффузионный. Контролируемая площадь составляет примерно 50 м².
Прибор имеет одно выходное устройство – электромеханическое реле с перекидными контактами, которое может управлять внешним оборудованием различного характера: газовым отсечным клапаном, сиреной, дополнительной световой сигнализацией, вентилятором и т.п.
В детекторе предусмотрен режим имитации аварии, позволяющий проверить работоспособность сигнализации и выходного устройства прибора без применения газовых смесей.
Области применения
ОВЕН ДЗ-1-СН4 применяется в газовых котельных различной мощности, на складах хранения сжиженного и газообразного метана, заправочных газовых станциях и т.д.
Технические характеристики
Характеристика | Значение |
Контролируемый газ | СН4 (метан) |
Метод отбора пробы | диффузионный |
Количество чувствительных элементов (ЧЭ) | 1 |
Тип ЧЭ | полупроводниковый |
Диапазон обнаружения | 330…6 670 мг/м3 |
Предел допускаемой абсолютной погрешности | ±2 % НКПР* (±580 мг/м3) |
Время готовности к работе после включения питания, не более | 10 сек |
Время реакции (инерционность), не более | 3 сек |
Период обновления результатов | 1 сек |
Виды сигнализации | световая, звуковая |
Порог срабатывания сигнализации | 10% НКПР (2 900 мг/м3) |
Уровень громкости звуковой сигнализации на расстоянии 1 м, не менее | 70 дБ |
Количество выходных устройств | 1 |
Тип выходного устройства | э/м реле, 250 В АС |
Максимальный коммутируемый ток | 5 А |
Коммутируемая мощность, не более | 500 ВА |
Диапазон напряжения питания от сети переменного тока | 100…250 В, частота 50±1 Гц |
Мощность потребления, не более | 2 ВА |
Степень защиты оболочки от внешнего воздействия по ГОСТ 14254 | IP20 |
Диапазон рабочих температур окружающего воздуха | –20…+70 °С |
Габаритные размеры | 84×84×36 мм |
Масса, не более | 0,1 кг |
Средний срок службы, не менее | 10 лет |
* – НКПР – нижний концентрационный порог распространения пламени (по ГОСТ Р 52350.29.1).
Условия эксплуатации
Закрытые взрывобезопасные помещения без агрессивных паров и газов:
- температура окружающего воздуха: -40…+80 (+120) °С;
- атмосферное давление – от 84 до 106,7 кПа.
