Бесконтактные индуктивные датчики KIPPRIBOR серии LA
Индуктивные бесконтактные выключатели KIPPRIBOR серии LA – это датчики, выполненные в цилиндрическом корпусе, реагирующие на приближение металлического предмета (объекта) к их чувствительной части. Чувствительная часть индуктивного датчика KIPPRIBOR серии LA расположена с торца и защищена пластиковым колпачком. Номинальное расстояние срабатывания (Sn) датчиков LA зависит от модификации и может составлять 2, 4, 5, 8, 10, 15 мм.
К основным особенностям индуктивных датчиков серии LA можно отнести их способность реагировать исключительно на металлические объекты при отсутствии механического контакта с объектом (т.е. на расстоянии). Эта особенность позволяет применять датчики серии LA для мониторинга промежуточных или конечных положений металлических частей, узлов и механизмов. Частота переключения индуктивных датчиков KIPPRIBOR серии LA достаточно высока, что позволяет успешно применять их как первичные датчики скорости в комплексе со счетчиками импульсов и тахометрами.
Наиболее широко индуктивные выключатели используются как альтернатива механическим концевым выключателям. Отсутствие трущихся и подвижных деталей в датчиках KIPPRIBOR серии LA, а также их способность бесконтактно реагировать на объект, увеличивает ресурс работы отдельных узлов и повышает степень надежности оборудования.
Диаметр корпуса 8 мм
| Напряжение питания | Схема подключения | Коммутационная функция | Номинальное расстояние срабатывания | Максимальная частота срабатывания | Модификация |
| Утапливаемое исполнение | |||||
| 10…30 VDC | NPN 3-проводная | NO | 1 мм | 500 Гц | LA08-45.1N1.U1.K |
| NC | LA08-45.1N2.U1.K | ||||
| NPN 4-проводная | NO+NC | LA08-45.1N4.U1.K | |||
| PNP 3-проводная | NO | LA08-45.1P1.U1.K | |||
| NC | LA08-45.1P2.U1.K | ||||
| PNP 4-проводная | NO+NC | LA08-45.1P4.U1.K | |||
| Неутапливаемое исполнение | |||||
| 10…30 VDC | NPN 3-проводная | NO | 2 мм | 300 Гц | LA08M-45.2N1.U1.K |
| NC | LA08M-45.2N2.U1.K | ||||
| NPN 4-проводная | NO+NC | LA08M-45.2N4.U1.K | |||
| PNP 3-проводная | NO | LA08M-45.2P1.U1.K | |||
| NC | LA08M-45.2P2.U1.K | ||||
| PNP 4-проводная | NO+NC | LA08M-45.2P4.U1.K | |||
Диаметр корпуса 12 мм
| Напряжение питания | Схема подключения | Коммутационная функция | Номинальное расстояние срабатывания | Максимальная частота срабатывания | Модификация |
| Утапливаемое исполнение | |||||
| 10…30 VDC | NPN 3-проводная | NO | 2 мм | 2 кГц | LA12-50.2N1.U1.K |
| NC | LA12-50.2N2.U1.K | ||||
| NPN 4-проводная | NO+NC | LA12-50.2N4.U1.K | |||
| PNP 3-проводная | NO | LA12-50.2P1.U1.K | |||
| NC | LA12-50.2P2.U1.K | ||||
| NPN 4-проводная | NO+NC | LA12-50.2P4.U1.K | |||
| 10…60 VDC | 2-проводная | NO | LA12-50.2D1.U4.K | ||
| NC | LA12-50.2D2.U4.K | ||||
| 20…250 VAC | 3-проводная(2) | NO | 25 Гц | LA12-60.2A1.U7.K | |
| NC | LA12-60.2A2.U7.K | ||||
| Неутапливаемое исполнение | |||||
| 10…30 VDC | NPN 3-проводная | NO | 4 мм | 1 кГц | LA12M-50.4N1.U1.K |
| NC | LA12M-50.4N2.U1.K | ||||
| NPN 4-проводная | NO+NC | LA12M-50.4N4.U1.K | |||
| PNP 3-проводная | NO | LA12M-50.4P1.U1.K | |||
| NC | LA12M-50.4P2.U1.K | ||||
| PNP 4-проводная | NO+NC | LA12M-50.4P4.U1.K | |||
| 10…60 VDC | 2-проводная | NO | LA12M-50.4D1.U4.K | ||
| NC | LA12M-50.4D2.U4.K | ||||
| 20…250 VAC | 3-проводная(2) | NO | 25 Гц | LA12M-60.4A1.U7.K | |
| NC | LA12M-60.4A2.U7.K | ||||
(2) – третий провод используется для заземления корпуса.
Диаметр корпуса 18 мм
| Напряжение питания | Схема подключения | Коммутационная функция | Номинальное расстояние срабатывания | Максимальная частота срабатывания | Модификация |
| Утапливаемое исполнение | |||||
| 10…30 VDC | NPN 3-проводная | NO | 5 мм | 1 кГц | LA18-55.5N1.U1.K |
| NC | LA18-55.5N2.U1.K | ||||
| NPN 4-проводная | NO+NC | LA18-55.5N4.U1.K | |||
| PNP 3-проводная | NO | LA18-55.5P1.U1.K | |||
| NC | LA18-55.5P2.U1.K | ||||
| PNP 4-проводная | NO+NC | LA18-55.5P4.U1.K | |||
| 10…60 VDC | 2-проводная | NO | LA18-55.5D1.U4.K | ||
| NC | LA18-55.5D2.U4.K | ||||
| 20…250 VAC | 3-проводная(2) | NO | 25 Гц | LA18-55.5A1.U7.K | |
| NC | LA18-55.5A2.U7.K | ||||
| Неутапливаемое исполнение | |||||
| 10…30 VDC | NPN 3-проводная | NO | 8 мм | 500 Гц | LA18M-55.8N1.U1.K |
| NC | LA18M-55.8N2.U1.K | ||||
| NPN 4-проводная | NO+NC | LA18M-55.8N4.U1.K | |||
| PNP 3-проводная | NO | LA18M-55.8P1.U1.K | |||
| NC | LA18M-55.8P2.U1.K | ||||
| PNP 4-проводная | NO+NC | LA18M-55.8P4.U1.K | |||
| 10…60 VDC | 2-проводная | NO | LA18M-55.8D1.U4.K | ||
| NC | LA18M-55.8D2.U4.K | ||||
| 20…250 VAC | 3-проводная(2) | NO | 25 Гц | LA18M-55.8A1.U7.K | |
| NC | LA18M-55.8A2.U7.K | ||||
(2) – третий провод используется для заземления корпуса.
Диаметр корпуса 30 мм
| Напряжение питания | Схема подключения | Коммутационная функция | Номинальное расстояние срабатывания | Максимальная частота срабатывания | Модификация |
| Утапливаемое исполнение | |||||
| 10…30 VDC | NPN 3-проводная | NO | 10 мм | 300 Гц | LA30-55.10N1.U1.K |
| NC | LA30-55.10N2.U1.K | ||||
| NPN 4-проводная | NO+NC | LA30-55.10N4.U1.K | |||
| PNP 3-проводная | NO | LA30-55.10P1.U1.K | |||
| NC | LA30-55.10P2.U1.K | ||||
| PNP 4-проводная | NO+NC | LA30-55.10P4.U1.K | |||
| 10…60 VDC | 2-проводная | NO | LA30-55.10D1.U4.K | ||
| NC | LA30-55.10D2.U4.K | ||||
| 20…250 VAC | 3-проводная(2) | NO | 25 Гц | LA30-80.10A1.U7.K | |
| NC | LA30-80.10A2.U7.K | ||||
| Неутапливаемое исполнение | |||||
| 10…30 VDC | NPN 3-проводная | NO | 15 мм | 150 Гц | LA30M-55.15N1.U1.K |
| NC | LA30M-55.15N2.U1.K | ||||
| NPN 4-проводная | NO+NC | LA30M-55.15N4.U1.K | |||
| PNP 3-проводная | NO | LA30M-55.15P1.U1.K | |||
| NC | LA30M-55.15P2.U1.K | ||||
| NPN 4-проводная | NO+NC | LA30M-55.15P4.U1.K | |||
| 10…60 VDC | 2-проводная | NO | LA30M-55.15D1.U4.K | ||
| NC | LA30M-55.15D2.U4.K | ||||
| 20…250 VAC | 3-проводная(2) | NO | 25 Гц | LA30M-80.15A1.U7.K | |
| NC | LA30M-80.15A2.U7.K | ||||
(2) – третий провод используется для заземления корпуса.

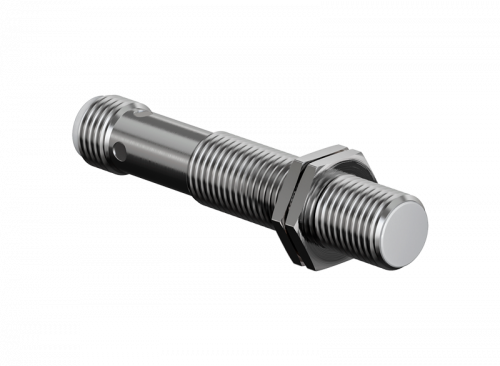

Модификации индуктивных датчиков KIPPRIBOR серии LA с разъемом
| Напряжение питания | Схема подключения | Коммутационная функция | Номинальное расстояние срабатывания | Максимальная частота срабатывания | Модификация |
| Утапливаемое исполнение | |||||
| 10…30 VDC | NPN трехпроводная | NO | 2 мм | 2 кГц | LA12-68.2N1.U1.E |
| NC | LA12-68.2N2.U1.E | ||||
| NPN четырехпроводная | NO+NC | LA12-68.2N4.U1.E | |||
| PNP трехпроводная | NO | LA12-68.2P1.U1.E | |||
| NC | LA12-68.2P2.U1.E | ||||
| PNP четырехпроводная | NO+NC | LA12-68.2P4.U1.E | |||
| 10…60 VDC | двухпроводная | NO | LA12-68.2D1.U4.E | ||
| NC | LA12-68.2D2.U4.E | ||||
| Неутапливаемое исполнение | |||||
| 10…30 VDC | NPN трехпроводная | NO | 4 мм | 1 кГц | LA12M-68.4N1.U1.E |
| NC | LA12M-68.4N2.U1.E | ||||
| NPN четырехпроводная | NO+NC | LA12M-68.4N4.U1.E | |||
| PNP трехпроводная | NO | LA12M-68.4P1.U1.E | |||
| NC | LA12M-68.4P2.U1.E | ||||
| PNP четырехпроводная | NO+NC | LA12M-68.4P4.U1.E | |||
| 10…60 VDC | двухпроводная | NO | LA12M-68.4D1.U4.E | ||
| NC | LA12M-68.4D2.U4.E | ||||
Технические характеристики
Технические характеристики индуктивных датчиков серии LA
| Параметр | Значение параметра | ||||||
| М08 | М12 | М18 | М30 | ||||
| DC | DC | AC | DC | AC | DC | AC | |
| Напряжение питания | 10…30 VDC | 10…30 VDC; 10…60 VDC; | 20…250 VAC | 10…30 VDC; 10…60 VDC; | 20…250 VAC | 10…30 VDC; 10…60 VDC; | 20…250 VAC |
| Номинальный ток нагрузки | ≤ 200 мА | ≤ 200 мА | ≤ 400 мА | ≤ 200 мА | ≤ 400 мА | ≤ 200 мА | ≤ 400 мА |
| Минимальный ток нагрузки | - | - | ≥ 5 мА | - | ≥ 5 мА | - | ≥ 5 мА |
| Ток утечки | ≤ 0,01 мА | ≤ 0,01 мА | ≤ 1,8 мА | ≤ 0,01 мА | ≤ 1,8 мА | ≤ 0,01 мА | ≤ 1,8 мА |
| Падение напряжения | ≤ 2 В | ≤ 1,5 В | ≤ 8 В | ≤ 1,5 В | ≤ 8 В | ≤ 1,5 В | ≤ 8 В |
| Защита от перегрузки | да | да | нет | да | нет | да | нет |
| Точка срабатывания защиты | 220 мА | 220 мА | - | 220 мА | - | 220 мА | - |
| Защита от переполюсовки | да | да | - | да | - | да | - |
| Защита от короткого замыкания | нет | ||||||
| Гистерезис переключения | ≤ 15 % Sr(1) | ||||||
| Точность повторения | ≤ 1 % Sr(1) | ||||||
| Индикация срабатывания | Светодиод | ||||||
| Материал корпуса | Никелированная латунь | ||||||
| Материал активной части | Ударопрочный конструкционный пластик | ||||||
| Температура эксплуатации | -25…+70 °C | ||||||
| Температурная погрешность | ≤ 10 % Sr(1) | ||||||
| Степень защиты | IP67 | ||||||
| Электрическое подключение | Кабельный вывод, длина 2 м | ||||||
(1) – Реальное расстояние срабатывания конкретного бесконтактного выключателя, измеренное при номинальном напряжении питания, определенной температуре и условиях монтажа.
Технические характеристики индуктивных датчиков серии LA с разъемом
| Параметр | Значение |
| М12 | |
| Напряжение питания | 10…30 VDC, 10…60 VDC |
| Номинальный ток нагрузки | ≤ 200 мА |
| Ток утечки | ≤ 0,01 мА |
| Падение напряжения | ≤ 1,5 В |
| Защита от перегрузки | да |
| Точка срабатывания защиты | 220 мА |
| Защита от обратной полярности | да |
| Защита от короткого замыкания | нет |
| Гистерезис переключения | ≤ 15 % Sr(1) |
| Точность повторения | ≤ 1 % Sr(1) |
| Индикация срабатывания | LED-индикатор |
| Материал корпуса | Никелированная латунь |
| Материал активной части | Ударопрочный конструкционный пластик |
| Температура эксплуатации | -25…+70 °C |
| Температурная погрешность | ≤ 10 % Sr(1) |
| Степень защиты | IP 67 |
| Электрическое подключение | Разъем М12 (male) |
