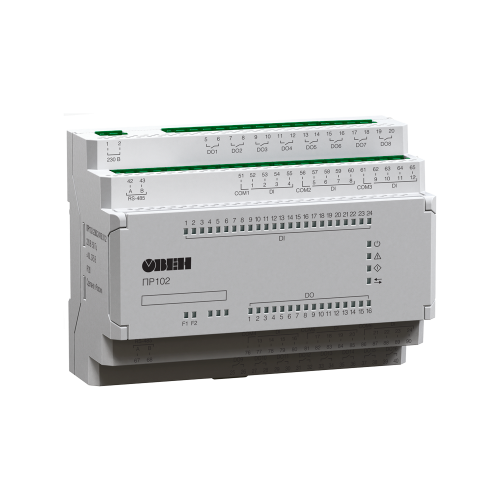

ПР102 программируемое реле на 40 каналов ввода/вывода с возможностью расширения входов/выходов
ОВЕН ПР102 – программируемое реле для управления вентиляцией, отоплением, насосами и другим оборудованием. Главным преимуществом прибора является широкий функционал и высокая плотность каналов ввода/вывода.
В корпусе 7DIN располагается 40 аналоговых и дискретных входов/выходов. Для расширения собственных входов/выходов предусмотрено подключение по внутренней шине . В ПР102 может быть до 2-х интерфейсов RS-485 на борту: для управления устройствами по сети и передачи данных на верхний уровень. Написание алгоритма осуществляется пользователем на языке FBD с помощью бесплатной . Загрузка алгоритма производится с помощью .
Следующие модификации ПР102 временно недоступны для заказа:
- ПР102-24.2416.06.1
- ПР102-24.2416.16.1
- ПР102-24.2416.06.2
- ПР102-24.2416.16.2
Для срочных поставок рекомендуем рассмотреть на замену другие программируемые реле из нашего ассортимента.
Для подбора аналогов можно обратиться в группу технической поддержки по почте: support@owen.ru.
Области применения
Отличительные особенности ПР102
Подключаемое оборудование:
- 24 дискретных входов.
- 16 дискретных выходов (э/м реле или транзисторные ключи)
- 8 аналоговых входов: РТ1000, NTC/PTC, 4…20 мА/ 0…10 В, дискретный режим и т.д.
- 2 универсальных аналоговых выхода: 4…20 мА/0…10 В
Коммуникационные возможности:
- Два интерфейса RS-485, режим Master/Slave:
- Интеграция в облачный сервис OwenCloud и SCADA-системы.
- Визуализация процессов с помощью панелей оператора.
- Управление внешними устройствами по RS-485.
Конструктивные особенности:
- Модульный корпус.
- Ширина корпуса 7 модулей.
- Съемные клеммники – для удобства монтажа.
- Быстрая замена батарейки.
Эксплуатация:
- 2 модификации по питанию: =24 В и ~230 В.
- Возможность питания от бортовой сети =12 В.
- Увеличение каналов ввода/вывода до 72 шт. с помощью модулей ПРМ.
- Работа в неотапливаемых помещениях: -40...+55 ºС.
- USB-порт для программирования (не требует питания при программировании).
Модули расширения ОВЕН ПРМ для ПР102
предназначены для увеличения количества входов и выходов программируемого реле ОВЕН ПР102:
- ПРМ-1 – для увеличения дискретных входов и выходов.
- ПРМ-2 – для увеличения аналоговых входов и дискретных выходов.
- ПРМ-3 – для увеличения аналоговых входов и выходов.
Подключение модулей осуществляется по внутренней шине (кабель для подключения входит в комплект поставки ПРМ). К ПР102 можно подключить до двух модулей расширения ввода/вывода. Модули имеют свое независимое питание, что повышает надежность системы. Выпускаются две модификации по питанию: 230 В и 24 В, причем можно использовать ПР102 и модули ПРМ с разным типом питания.
Примеры применения
Технические характеристики
| Наименование | Значение | |
| ПР102-230 | ПР102-24 | |
| Программирование | ||
| Среда программирования | OwenLogic | |
| Объем Retain-памяти | 1016 байт | |
| Объем памяти для сетевых переменных (режим Slave) | 128 байт | |
| Стек | Динамический | |
| Память ПЗУ | 128 кбайт | |
| Память ОЗУ | 32 кбайт | |
| Интерфейс программирования | microUSB | |
| Общие сведения | ||
| Диапазон переменного напряжения питания | 90…264 В (номинальное 230 В, при 50 Гц) | - |
| Диапазон постоянного напряжения питания | 127...373 В (номинальное 230 В) | 9...30 В (номинальное 24 В) |
| Минимальное время цикла | 1 мс (зависит от сложности программы) | |
| Часы реального времени | Есть | |
| Модули расширения ПРМ | Да, до 2 шт. | |
| Дискретные входы | ||
| Количество | До 24 | |
| Тип | Дискретный фазовый(ДФ) | Дискретный (Д) |
| Подключаемые датчики | Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики типа «сухой контакт» | |
| - | Датчики, имеющие на выходе транзистор p-n-p-типа с открытым коллектором | |
| Номинальное напряжение питания | ≈230 В | =24 В |
| Гальваническая развязка | Групповая | Отсутствует |
| Электрическая прочность изоляции | 2300 В, групповая - 1780 В | - |
| Аналоговые входы | ||
| Количество | - | 8 |
| Тип измеряемых сигналов | - | 4…20 мА, 0…10 В, Pt1000, NTC, РТС, 0…300 кОм и др. |
| Период обновления значений всех каналов, не более | - | 20 мс |
| Работа в дискретном режиме | - | Да |
| Гальваническая развязка | - | Отсуствует |
| Дискретные выходы | ||
| Количество | До 16 | |
| Тип | Релейные (нормально-разомкнутые) и транзисторные ключи (n-p-n-типа) | |
| Допустимый ток нагрузки, не более | ||
| Релейные (Р): | 5 А при напряжении не более 250 В переменного тока и cos φ >0,95 3 А при напряжении не более 30 В постоянного тока | |
| Транзиторные (К): | 0,2 А при напряжении не более 60 В постоянного тока | |
| Гальваническая развязка | Индивидуальная | |
| Электрическая прочность изоляции | ||
| Релейные (Р): | 2300 В, между выходами – 1780 В | |
| Транзиторные (К): | 740 В, между выходами – 740 В | |
| Аналоговые выходы | ||
| Количество | - | 2 |
| Тип аналогового выхода | - | Универсальный 4...20 мА / 0...10 В |
| Разрядность ЦАП | - | 12 бит |
| Гальваническая развязка | - | Индивидуальная |
| Электрическая прочность изоляции | - | 510 В |
| Коммуникационные возможности | ||
| Интерфейс RS-485 (до 2 шт-выбирается при заказе) | ||
| Протокол связи | Modbus RTU/ASCII | |
| Режим работы | Master/Slave | |
