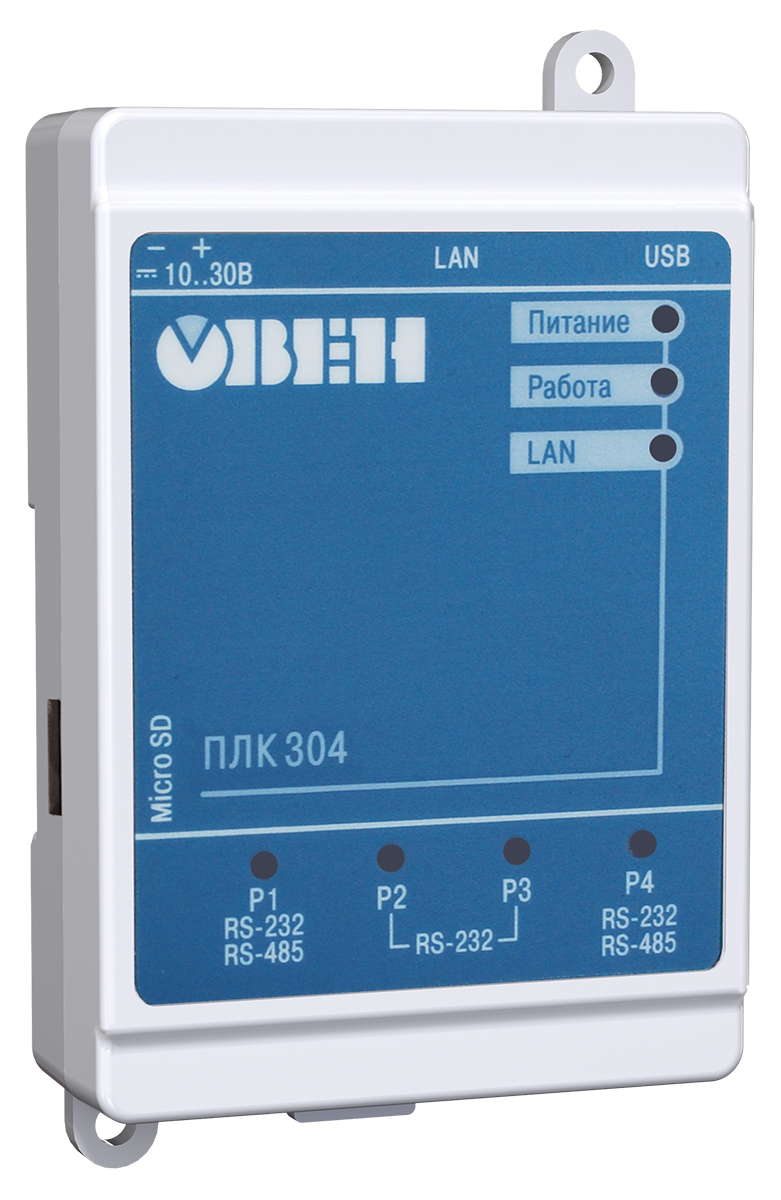

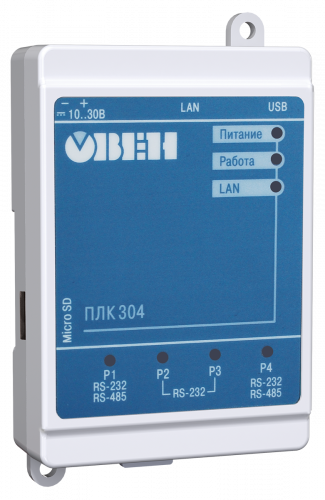

ПЛК304 контроллер для распределенных систем
К концу 2022 года планируется прекращение поставок ПЛК304. Рекомендуем в новые проекты закладывать современную линейку контроллеров ПЛК210 и СПК1хх.
С 25 февраля 2021 года в связи с изменением типа памяти обновлена заводская прошивка. В обновленной прошивке v6.0512 функционал остался без изменений, поддерживается только новый тип памяти.
Перепрошивка контроллера с версии v6.0512 на v3.949 (или v5.390) и наоборот невозможна.
Отличительные особенности
- Встроенная ОС Linux
- 1 x Ethernet
- 2 x RS-232/RS-485 и 2 x RS-232 для подключения различного оборудования
- 2 x USB для подключения внешних накопителей информации
- Наличие встроенного кардридера для подключения microSD/microSDHC карт объемом до 32-х Гб
- Наличие встроенных часов реального времени
Преимущества контроллеров ОВЕН ПЛК304
- Контроллеры имеют открытую архитектуру на основе ОС, что облегчает их встраивание в вертикально интегрированные среды разработки
- Наличие портов USB-Host позволяет подключать к контроллерам различные устройства для подключения внешних накопителей данных (USB-Flash)
- Наличие встроенного кардридера позволяет расширять энергонезависимую (DataFlash) память контроллера до 2 ГБ
- Увеличенное количество последовательных интерфейсов позволяет подключать к контроллерам большое количество оборудования от разных производителей с поддержкой различных интерфейсов/протоколов связи
- Встроенные часы реального времени
- Возможность работы по любому нестандартному протоколу по любому из интерфейсов, что позволяет подключать устройства с нестандартными протоколами (электро-, газо-, водосчетчики, считыватели штрих - кодов и т.д.)
- Программирование контроллеров в среде CODESYS v3.5, соответствующей стандарту МЭК 61131
- Набор готовых программных модулей, предоставляемых бесплатно
Функциональная схема ОВЕН ПЛК304
Технические характеристики
Общие характеристики | |
Конструктивное исполнение (ШШхВВхГГ) | Унифицированный корпус для крепления на DIN-рейку (77×130×30 мм) |
Степень защиты корпуса | IP20 со стороны передней панели, IP00 со стороны клемм |
Напряжение питания | =10...30 В (номинальное значение =24 В) |
Потребляемая мощность | Не более 4 Вт |
Индикация передней панели | Светодиодная индикация питания и состояния портов передачи данных |
Ресурсы | |
Центральный процессор | 32-x разрядный RISC-процессор 180 МГц на базе ядра ARM9 (Atmel AT91RM9200) |
Объем оперативной памяти | 64 Мб (SDRAM) |
Объем энергонезависимой | 16 Мб (DataFlash) |
Интерфейсы связи | |
Общее количество последовательных портов | 4 |
RS-232/485 (в зависимости от положения DIP-переключателей) | 2 |
RS-232 | 2 |
RS-485 | - |
Ethernet | 1 |
Слот для карты памяти (MicroSD/MicroSDHC) | 1 |
USB 2.0 | 2 (Host) |
