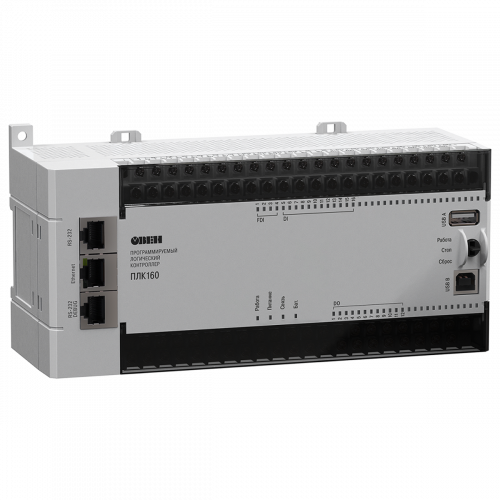

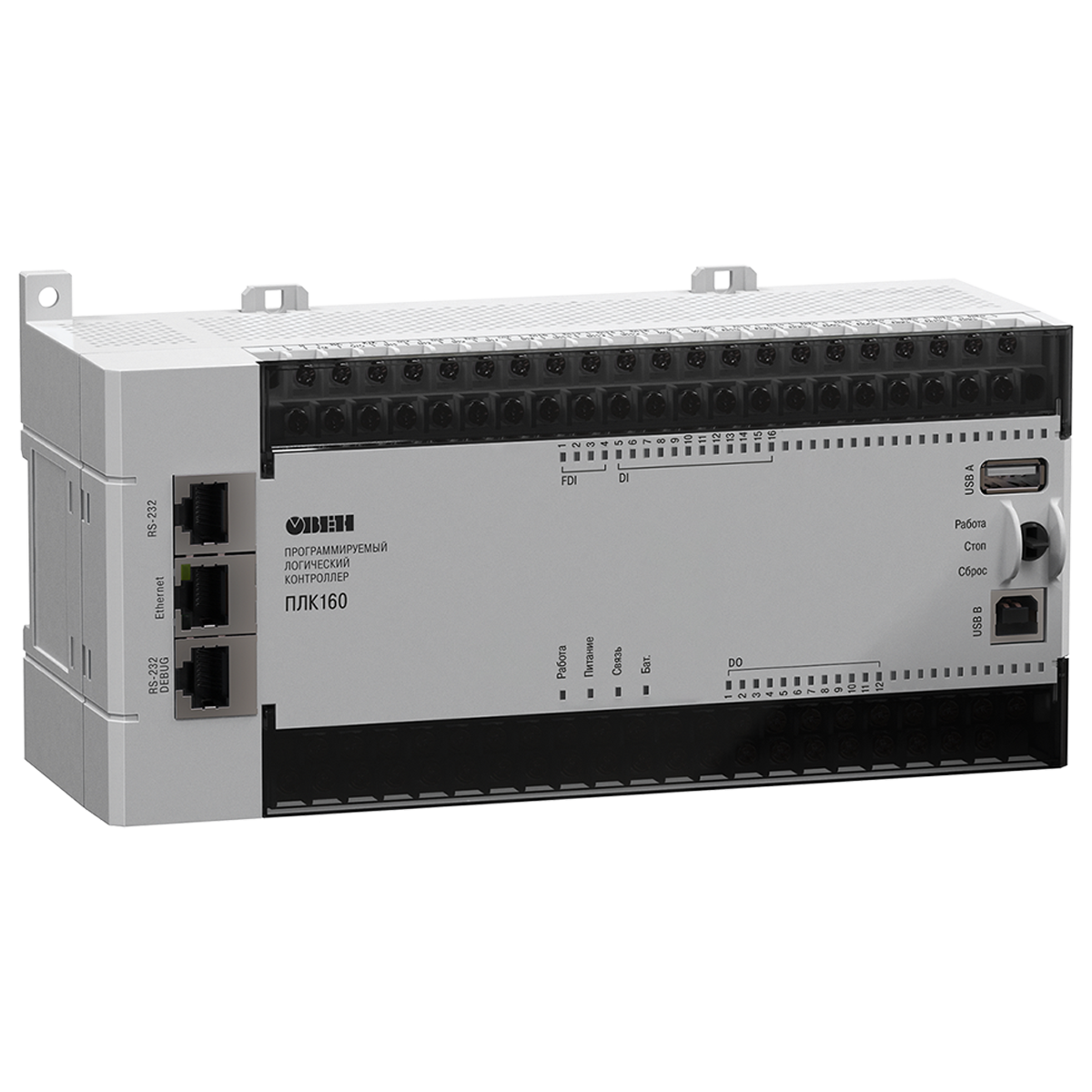

ПЛК160 [М02] контроллер для средних систем автоматизации с DI/DO/AI/AO (обновленный)
ОВЕН ПЛК160 [М02] – линейка программируемых моноблочных контроллеров с дискретными и аналоговыми входами/выходами на борту для автоматизации средних систем.
Оптимальны для построения систем автоматизации среднего уровня и распределенных систем управления.
Рекомендации к применению
Для построения распределенных систем управления и диспетчеризации с использованием как проводных, так и беспроводных технологий:
- В системах HVAC
- В сфере ЖКХ (ИТП, ЦТП)
- АСУ водоканалов
- линии по дерево- и металлообработке (распил, намотка и т.д.)
- Для управления пищеперерабатывающими и упаковочными аппаратами
- Для управления климатическим оборудованием
- Для автоматизации торгового оборудования
- В сфере производства строительных материалов
- Для управления малыми станками и механизмами
Преимущества ОВЕН ПЛК160 [М02]
- Наличие встроенных дискретных и аналоговых входов/выходов на борту.
- Скоростные входы для обработки энкодеров.
- Ведение архива работы оборудования или работа по заранее оговоренным сценариям при подключении к контроллеру USB-накопителей.
- Простое и удобное программирование в системе CODESYS V.2 через порты USB Device, Ethernet, RS-232 Debug.
- Передача данных на верхний уровень через Ethernet или GSM-сети (GPRS).
- 3 последовательных порта (RS-232, RS-485):
- увеличение количества входов-выходов;
- управление частотными преобразователями;
- подключение панелей операторов, GSM-модемов, считывателей штрих-кодов и т.д.
- Наличие двух исполнений по питанию (220 В и 24 В).
Схема применения ПЛК160 [M02]
Сравнительная таблица ПЛК160 и ПЛК160 [М02]
| ПЛК160 | ПЛК160 [М02] |
Вычислительные ресурсы | ||
Центральный процессор | RISC-процессор на базе ядра ARM-9, 32 разряда | RISC-процессор Texas Instruments Sitara AM1808 |
Частота процессора | 180 МГц | 400 МГц |
Объем энергонезависимой памяти | 4 Мб (Flash) | 6 Мб (Flash) |
Объем Retain-памяти | до 16 кБайт (SDRAM) | 16 кБайт (MRAM) |
Число циклов перезаписи | 50 000 | не ограничено |
Внешние интерфейсы | ||
USB-Host (подключение переферии и архивация на флеш-накопители) | Отсутствует | Есть |
Питание +5 В в RS-232 | Отсутствует | Есть |
Работа в мобильных сетях1 | SMS, CSD | SMS, CSD, GPRS |
Быстродействующие дискретные входы | ||
Максимальная частота входного сигнала | до 10 кГц | до 100 кГц |
Клеммник | ||
Тип клеммника | Съёмный | Съёмный с невыпадающими винтами |
Батарея/Аккумулятор | ||
Источник питания для часов реального времени | Аккумулятор LIR2466 | Батарея CR2032 |
Источник питания для Retain-памяти | Не требуется, используется MRAM | |
Способ замены | Требуется перепайка | Простая замена, без перепайки |
Условия эксплуатации | ||
Диапазон рабочих температур | -10...+55 °С | -40...+55 °С |
ПО, Библиотеки и пр. | ||
Механизм записи Retain-памяти | По событию (отключение питания) |
|
USB-драйвер для подключения ПЛК к CODESYS | Windows XP | Windows 7/8/10 |
Работа с быстрыми входами из прерывания высокочастотного таймера | Не поддерживается | Поддерживается |
1 При использовании модема ПМ01 с sim-модулем SIM800
2 Сохранение Retain из кода возможно только при использовании библиотеки RetainControlLib.lib
Функциональная схема
Технические характеристики
Параметр | Значение (свойства) | ||
ПЛК160-Х.А | ПЛК160-Х.У | ПЛК160-Х.И | |
Питание | |||
Напряжение питания: | |||
– ПЛК160-24.Х [М02] | от 9 до 30 В постоянного тока при Т > -20 °С | ||
– ПЛК160-220.Х [М02] | от 90 до 264 В переменного тока (номинальное 120/230 В) | ||
Потребляемая мощность, не более | 45 ВА | ||
Пусковой ток, не более | 10 А – при напряжении 90 В | ||
Длительность переходного процесса, не более | 3 мс – при напряжении 90 В | ||
Выходное напряжение встроенного источника питания: | |||
– для исполнения 220 В | 24±3 В, ток потребления не более 400 мА | ||
– для исполнения 24 В | пропорционально напряжению источника питания прибора | ||
Цифровые (дискретные) входы | |||
Количество входов: | 16 | ||
Тип входов по ГОСТ Р 52931-2008 | 1 и 2 | ||
Напряжение питания дискретных входов | 24 ± 3 В | ||
Максимальный входной ток дискретного входа, не более | 7 мА – при питании 24 В | ||
Сигнал «логической единицы», соответствующий состоянию «Включено», дискретных входов для постоянного напряжения, (ток в цепи) | от 15 до 30 В (ток от 3 до 15 мА) | ||
Сигнал «логического нуля», соответствующий состоянию «Выключено», дискретных входов для постоянного напряжения, (ток в цепи) | от минус 3 до 5 В (ток до 15 мА) | ||
Минимальная длительность импульса, воспринимаемого дискретным входом | 1 мс – для обычных входов | ||
Подключаемые входные | – коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т. п.) | ||
Дискретные выходы (контакты электромагнитных реле) | |||
Количество релейных выходных каналов | 12 | ||
Максимальный ток, коммутируемый контактами реле, не более | 3 А (~250 В, частотой 50 Гц и cos ᵠ > 0,4) | ||
Время переключения контактов реле из состояния «лог. 0» в «лог. 1» и обратно, не более | 50 мс (выходы DО1-DО12) | ||
Механический ресурс реле, не менее | 300 000 циклов переключений – при максимальной коммутируемой нагрузке | ||
Аналоговые входы | |||
Количество аналоговых входов | 8 | ||
Тип поддерживаемых унифицированных сигналов | Ток 0(4)…20 мА | ||
Разрядность АЦП | 14 бит | ||
Входное сопротивление, не более | В режиме измерения тока 170 Ом В режиме измерения напряжения, не менее 200 кОм | ||
Период опроса одного входа | 10 мс | ||
Предел основной приведенной погрешности преобразования | ±0,25 % | ||
Предел дополнительной приведенной погрешности преобразования на каждые 10 градусов изменения температуры | ±0,05 % | ||
Аналоговые выходы | |||
Количество аналоговых выходов | 4 | ||
Тип выходного сигнала | Универсальный: ток 4…20 мА или напряжение 0...10 В | Напряжение | Ток |
Предел основной приведенной | ± 0,5 % | ||
Разрядность ЦАП (бит) | 12 | 10 | 10 |
Минимальный период обновления выходов | 100 мс | ||
Питание аналоговых выходов, внешнее | 24±3 В | ||
Предел допускаемой дополнительной приведенной погрешности аналоговых выходов, вызванной изменением температуры окружающего воздуха от нормальной на каждые 10 °С изменения температуры | Не более 0,5 предела допускаемой основной приведенной погрешности аналоговых выходов | ||
Вычислительные ресурсы | |||
Центральный процессор | RISC-процессор Texas Instruments Sitara AM1808 | ||
Объем оперативной памяти (SDRAM) | Пользовательская программа: 1 Мб | ||
Объем энергонезависимой памяти (FLASH) | 6 Мбайт доступно для хранения файлов и архивов | ||
Размер Retain-памяти (MRAM) | 16 Кбайт | ||
Количество сокетов | 30 | ||
Время выполнения пустого цикла | Установленное по умолчанию (стабилизированное) – 1 мс | ||
Встроенное оборудование | |||
Часы реального времени с собственным батарейным питанием погрешность хода, не более | при температуре +25 °С: 5 секунд в сутки | ||
Встроенный источник выдачи звукового сигнала | |||
Трехпозиционный переключатель на передней панели контроллера | |||
Заводские сетевые настройки | |||
IP-адрес | 10.0.6.10 | ||
Маска IP-адреса | 255.255.255.0 | ||
IP-адрес шлюза | 10.0.6.1 | ||
DNS | 8.8.8.8; 8.8.4.4 | ||
Общие сведения | |||
Габаритные размеры, не более | (208×110×83) ± 1 мм | ||
Масса, не более | 1,2 кг | ||
Степень защиты корпуса по ГОСТ 14254–96 | IP20 – со стороны передней панели, IP00 – со стороны клемм | ||
Индикация на передней панели | Светодиодная | ||
Средняя наработка на отказ2 | 60 000 ч | ||
Средний срок службы | 8 лет | ||
Интерфейсы связи: | RS-485 | ||
Максимальный ток питания подключаемых устройств | До 250 мА3 (RS-232-Debug / RS-232) До 150 мА (USB-Host) |
1 В зависимости от использования ресурсов (сокеты, конфигурация и др.).
2 Не считая электромеханических переключателей и элемента питания часов реально реального времени.
3 Допускается подключение линии питания только для одного из интерфейсов: либо RS-232, либо RS-232 Debug.
