![ПЛК110-MS4 [M02] контроллер c исполнительной средой MasterSCADA 4D](/upload/iblock/43e/5jsqb8wirkthazk500whg0wmh51zy4re/plk110_masterscada_4d.png "ПЛК110-MS4 [M02] контроллер c исполнительной средой MasterSCADA 4D")

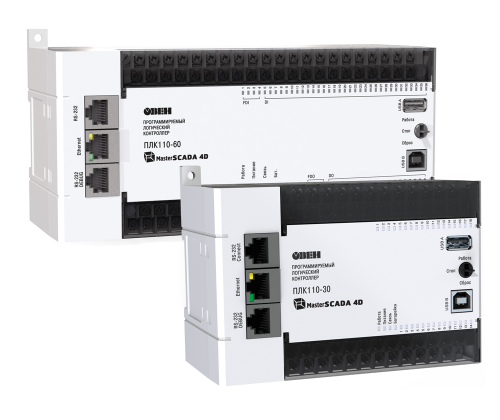

ПЛК110-MS4 [M02] контроллер c исполнительной средой MasterSCADA 4D
ОВЕН ПЛК110-MS4 [М02] – линейка программируемых моноблочных контроллеров с дискретными входами/выходами на борту для автоматизации средних систем.
Оптимальны для построения систем автоматизации среднего уровня и распределенных систем управления.
Рекомендации к применению
Для построения распределенных систем управления и диспетчеризации с использованием как проводных, так и беспроводных технологий:
- В системах HVAC
- В сфере ЖКХ (ИТП, ЦТП)
- Для управления климатическим оборудованием
- Для автоматизации торгового оборудования
MasterSCADA 4D – кросс-платформенная SCADA-система, позволяющая создавать проекты автоматизации с использованием языков стандарта МЭК61131-3 с динамическим web-интерфейсом. Масштабируемая векторная графика дает возможность с равным успехом управлять технологическим процессом с компьютера, планшета или смартфона с любыми операционными системами.
Преимущества использования MasterSCADA 4D для программирования контроллера
- Web-визуализация.
- Специализированные библиотеки.
- Набор библиотечных алгоритмов.
- Элементы визуализации, ранее доступные для отрисовки мнемосхем, теперь доступны для создания web-визуализации контроллера.
- Объемные элементы мнемосхем.
- Графический редактор.
- Редакторы FBD/SFC/LD/ST.
- OPC UA на борту контроллера.
- Поддерживается одновременная работа с несколькими контроллерами и другими устройствами системы в рамках одной среды.
- Программирование, настройка обмена и создание визуализации происходит в одном инструменте.
Линейка ПЛК110-MS4 [М02] с MasterSCADA 4D
| Параметр | ПЛК110-30-MS4 [М02] | ПЛК110-60-MS4 [М02] |
| Количество входов | 18 | 36 |
| Количество выходов | 12 | 24 |
| RS-485 | 2 | 2 |
| RS-232 | 1 | 1 |
| RS-232-Debug | 1 | 1 |
| Ethernet 100 Base-T | 1 | 1 |
| USB B - USB-RNDIS | 1 | 1 |
Функциональная схема
Лицензирование: по максимальному количеству одновременных сетевых подключений (до 3-х или до 10-ти)
Технические характеристики
| Параметр | Значение (свойства) | |
| ПЛК110-Х.30-MS4 | ПЛК110-Х.60-MS4 | |
| Питание | ||
| Напряжение питания: | ||
| ПЛК110-24.Х.Х-MS4-Х
| от 9 до 30 В постоянного тока при Т > -20 °С, от 9 до 26 В постоянного тока при -40 °С > Т > -20 °С (номинальное 12 или 24 В); | |
| ПЛК110-220.Х.Х-MS4-Х | от 90 до 264 В переменного тока, либо постоянного тока (номинальное 120/230 В) | |
| Потребляемая мощность, не более: | ||
| ПЛК110-24.Х.Х-MS4-Х, Вт | 28 | 31 |
| ПЛК110-220.Х.Х-MS4-Х, ВА | 41 | 45 |
| Параметры встроенного источника питания: | ||
| ПЛК110-24.Х.Х-MS4-Х, Вт | Выходное напряжение равно входному напряжению на клеммах питания ПЛК, ток не более 630 мА; | |
| ПЛК110-220.Х.Х-MS4-Х, ВА | Выходное напряжение 24 В ± 4 %, ток не более 400 мА | |
| Цифровые (дискретные) входы | ||
| Количество входов | 18 | 36 |
| Тип входов по ГОСТ Р 51841–2001 | 1 | |
| Напряжение «логического нуля», В | -3…5 | |
| Максимальный ток «логичес | ||
