СМИ2 светодиодный Modbus-индикатор

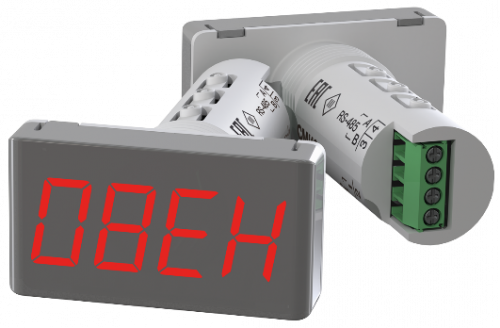

ОВЕН СМИ2 – индикатор для отображения информации оператору по протоколам Modbus RTU/ASCII и ОВЕН. Работает в сети RS-485. Яркий светодиодный дисплей и значительная высота символов (14 мм) обеспечивают видимость отображаемого значения с большого расстояния. Простой в настройке. Легкий монтаж в стандартное для светосигнальной арматуры отверстие диаметром 22,5 мм.
С 6 июня 2017 года открыты продажи ОВЕН СМИ2 в корпусе с обновлённым дизайном. Лицевая панель прибора изготовлена из серого дымчатого пластика с улучшенными светофильтрующими свойствами, обеспечивающего комфортное равномерное свечение и более качественное отображение информации. Монтажная часть корпуса выполнена из негорючего светло-серого пластика.
Основной функционал
- Вывод целочисленных значений (int, WORD), значений с плавающей точкой (float, REAL), строк текста (string).
- Наличие интерфейса RS-485 (поддержка протоколов ОВЕН и Modbus RTU/ASCII).
- Работа в качестве подчиненного (Slave) и ведущего (Master) устройства.
- Встроенная логика определения аварийных значений отображаемого параметра.
- Поддержка широковещательной команды для дублирования показаний на большое количество индикаторов.
Исполнение
- Четырёхразрядный семисегментный буквенно-цифровой индикатор.
- Компактный корпус 48×26 мм для крепления в шкаф или пульт диспетчерского управления.
- Простой монтаж (в стандартное для светосигнальной арматуры отверстие диаметром 22,5 мм).
- Расширенный диапазон температур: -40…+70 С.
- Степень защиты – IP54.
- Расширенный диапазон питания: 10,5…30 В постоянного тока.
- Гальваническая развязка.
Использование ОВЕН СМИ2 в качестве щитового индикатора
Светодиодный индикатор ОВЕН СМИ2 удобен для установки в шкафы управления. Легкий монтаж в отверстие для светосигнальной арматуры диаметром 22,5 мм значительно упрощает проектирование и сборку шкафов управления.
Использование ОВЕН СМИ2 в диспетчерских щитах
Светодиодный индикатор ОВЕН СМИ2 удобен для использования в диспетчерских щитах и мнемосхемах. Семисегментный буквенно-цифровой индикатор с высокой яркостью свечения и значительной высотой символов обеспечивает качественное отображение параметров объекта управления.
Использование ОВЕН СМИ2 в кнопочных постах
Компактный корпус и легкий монтаж в стандартное отверстие для светосигнальной арматуры диаметром 22,5 мм позволяют использовать ОВЕН СМИ2 на кнопочных постах и выносных пультах. Применение СМИ2 повышает информативность кнопочных постов. Степень защиты прибора – IP54, непроницаем для пыли и влаги.
Технические характеристики
| Наименование | Значение |
| Дисплей | |
| Индикатор | Один четырехразрядный семисегментный |
| Высота разряда, мм | 14 |
| Интерфейсы | |
| RS-485 | 1 × RS-485 - для подключения устройств и конфигурации прибора Сигналы RS-485 – A, B Гальваническая изоляция между питанием прибора и интерфейсом RS-485 составляет не менее 500 В. Поддерживаемые скорости: 2400, 4800, 9600, 19 200, 28 800, 38 400, 57 600, 115 200 бит/c Поддерживаемые протоколы: Modbus RTU (Master/Slave), Modbus ASCII (Master/Slave), ОВЕН (Slave) |
| Питание | |
| Тип питающего напряжения | Постоянное |
| Диапазон питающего напряжения, В | 10,5…30 |
| Номинальное напряжение питания, В | 24 |
| Потребляемая мощность, Вт, не более | 1,5 |
| Корпус | |
| Конструктивное исполнение | Для щитового крепления с отверстием диаметром 22,5 мм |
| Тип вентиляции | Естественная вентиляция |
| Габаритные размеры (ширина × высота × глубина), мм | (48 × 26 × 65) ± 1 |
| Степень защиты корпуса: | |
| - со стороны лицевой панели | IP54 |
| - со стороны цилиндрической части корпуса | IP20 |
| Общие характеристики | |
| Рабочая температура, °C | -40…70 |
| Рабочая влажность, %, не более | 80 (без конденсации) |
| Масса прибора, кг, не более | 0,1 |
| Средний срок службы, лет | 8 |
| Прикладное ПО | Конфигуратор СМИ2 |
