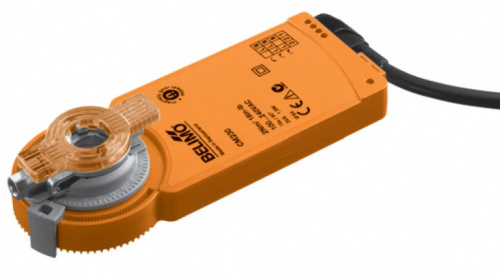

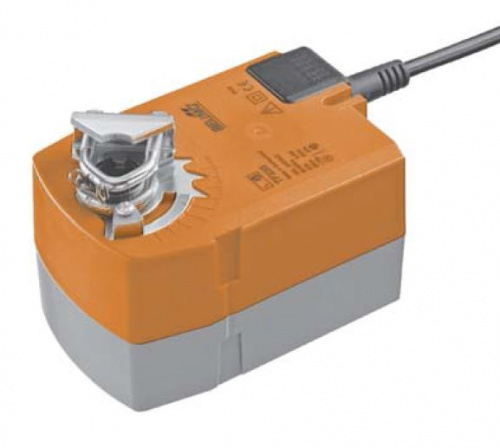

Приводы для воздушных заслонок BELIMO
Приводы для воздушных заслонок Belimo применяются совместно с контроллерами ТРМ33, ТРМ133, ТРМ133М в системах управления приточной вентиляции и кондиционирования HVAC.
При работе с водяным теплообменником рекомендуется использовать приводы с возвратной пружиной, что способствует защите от замерзания теплообменного оборудования и выхода из строя системы. При отключении электропитания привод возвращается в исходное положение "Закрыто" за счет энергии внутренней пружины.
Технические характеристики
| BELIMO | Площадь заслонки / крутящий момент | Тип управления | Напряжение питания | Маркировка | |
| Без доп. переключателей | С доп. переключателями | ||||
| Электроприводы с возвратной пружиной | 0,4 м2 / 2 Нм
| Открыто / закрыто | 24 В | TF24 | TF24-S |
| 230 В | TF230 | TF230-S | |||
| Плавное регулирование 0…10 В | 24 В | TF24-SR | |||
| 0,8 м2 / 4 Нм
| Открыто / закрыто | 24 В | LF24 | LF24-S | |
| 230 В | LF230 | LF230-S | |||
| Плавное регулирование 0…10 В | 24 В | LF24-SR | LF24-SR-S | ||
| 2 м2 / 10 Нм
| Открыто / закрыто
| 24 В | NF24A | NF24A-S2 | |
| 230 В | NF230A | NF230A-S2 | |||
| Плавное регулирование 0…10 В | 24 В | NF24A-SR | NF24A-SR-S2 | ||
| 4 м2 / 20 Нм
| Открыто / закрыто
| 24 В | SF24A | SF24A-S2 | |
| 230 В | SF230A | SF230A-S2 | |||
| Плавное регулирование 0…10 В | 24 В | SF24A-SR | SF24A-SR-S2 | ||
| Электроприводы без возвратной пружины | 0,4 м2 / 2 Нм
| Открыто / закрыто | 230 В | CM230-1… | |
| Открыто / закрыто 3-позиционное | 24 В | CM24… | |||
| 230 В | CM230… | ||||
| Плавное регулирование 0…10 В | 24 В | CM24-SR… | |||
| 1 м2 / 5 Нм | Открыто / закрыто 3-позиционное | 24 В | LM24A | LM24A-S | |
| 230 В | LM230A | LM230A-S | |||
| Плавное регулирование 0…10 В | 24 В | LM24A-SR | |||
| 230 В | LM230ASR | ||||
| 2 м2 / 10 Нм | Открыто / закрыто 3-позиционное | 24 В | NM24A | NM24A-S | |
| 230 В | NM230A | NM230A-S | |||
| Плавное регулирование 0…10 В | 24 В | NM24A-SR | |||
| 230 В | NM230ASR | ||||
| 4 м2 / 20 Нм | Открыто / закрыто 3-позиционное | 24 В | SM24A | SM24A-S | |
| 230 В | SM230A | SM230A-S | |||
| Плавное регулирование 0…10 В | 24 В | SM24A-SR | |||
| 230 В | SM230ASR | ||||
| 8 м2 / 40 Нм | Открыто / закрыто 3-позиционное | 24 В | GM24A | ||
| 230 В | GM230A | ||||
| Плавное регулирование 0…10 В | 24 В | GM24A-SR | |||
