УПП1 компактные устройства плавного пуска
Продажи временно приостановлены
Устройства плавного пуска ОВЕН УПП1 предназначены для плавного пуска и остановки 3-фазных двигателей переменного тока, снижения величины пускового тока и устранения возможных негативных последствий высокого пускового момента. Цифровое управление устройства плавного пуска позволяет произвести точную настройку и легкую установку. Благодаря регулировке пускового момента и уникальной функции «импульсный старт» устройство плавного пуска может быть использовано для широкого круга задач.
ОВЕН УПП1 рекомендуются для применения с оборудованием мощностью до 11 кВт: конвейеры, вентиляторы, насосы, компрессоры.
Преимущества ОВЕН УПП1
- Плавный пуск двигателя (0,4...10 сек).
- Плавный останов двигателя (0,4...10 сек).
- Регулировка пускового момента.
- Импульсный старт для запуска нагруженных двигателей.
- Надежный компактный корпус.
- DIN-реечное крепление.
- Широкий диапазон рабочих температур: -5…+40 °С.
Номинальные токи двигателя различных модификаций УПП1
| Тип | Максимальная мощность | Максимальный ток двигателя | Напряжение сети |
| УПП1-1К5-В | 1,5 кВт | З А | 400 – 415 В |

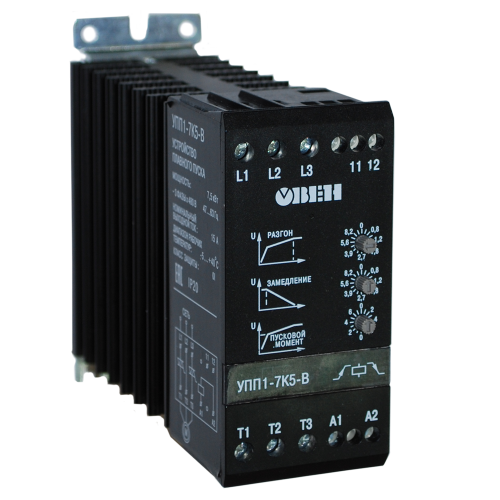

| УПП1-7К5-В | 7,5 кВт | 15 А | 400 – 480 В |

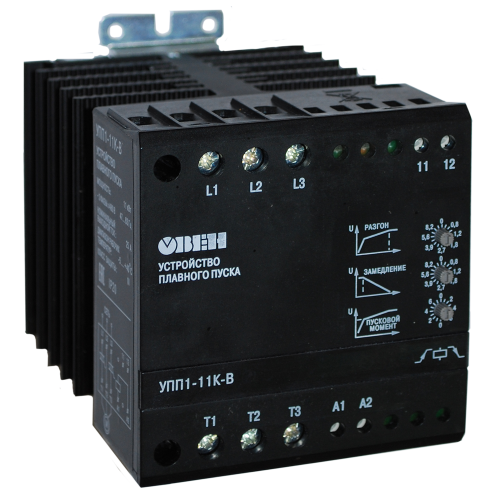

| УПП1-11К-В | 11 кВт | 25 А | 400 – 480 В |
Технические характеристики
Основные параметры
| Параметр | Значения |
| Пусковой крутящий момент | 0…85 % Мном |
| Время разгона | 0,4…10 сек |
| Время торможения | 0,4…10 сек |
| Управляющее напряжение | 24…480 В переменного/постоянного тока |
| Управляющий ток / максимальная мощность | 15 мА / 2 ВА |
| Сетевое напряжение | 480 В |
| Степень защиты | IP20 |
| Метод управления | Тиристорное по двум фазам |
| Способ настройки | Три поворотных переключателя |
Технические характеристики
| Параметр | Значение |
| Максимальный ток утечки | 5 мА |
| Минимальный рабочий ток | 50 мА |
| Цепи управления | |
| Управляющее напряжение | 24…480 В переменного/постоянного тока |
| Управляющий ток / максимальная мощность | 15 мА/2 ВА |
| Время отклика | 70 мс |
| Изоляция | |
| Напряжение испытания изоляции | 660 В переменного тока |
| Номинальное импульсное напряжение | 4 кВ |
| Категория установки | III |
| Рассеиваемая мощность макс., Вт, не более | |
| - в останове | 4 |
| - в работе: | |
| УПП1-1К5-В | 10 |
| УПП1-7К5-В | 45 |
| УПП1-11К-В | 75 |
| Диапазон температур окружающей среды | -5…+40 °С |
| Способ охлаждения | Естественная конвекция |
| Монтаж | Вертикальный + / - 30 ° |
| Температурный диапазон для хранения | -20…+80°С |
Модификации УПП1 и их характеристики
| Тип | Максимальная мощность | Максимальный ток двигателя | Напряжение сети |
| УПП1-1К5-В | 1,5 кВт | ЗА | 400 – 415 В |
| УПП1-7К5-В | 7,5 кВт | 15 А | 400 – 480 В |
| УПП1-11К-В | 11 кВт | 25 А | 400 – 480 В |
