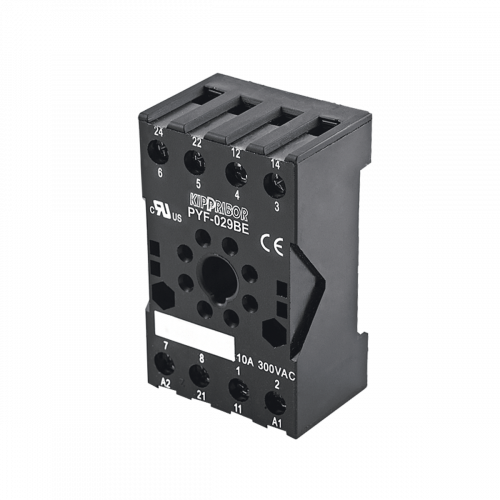

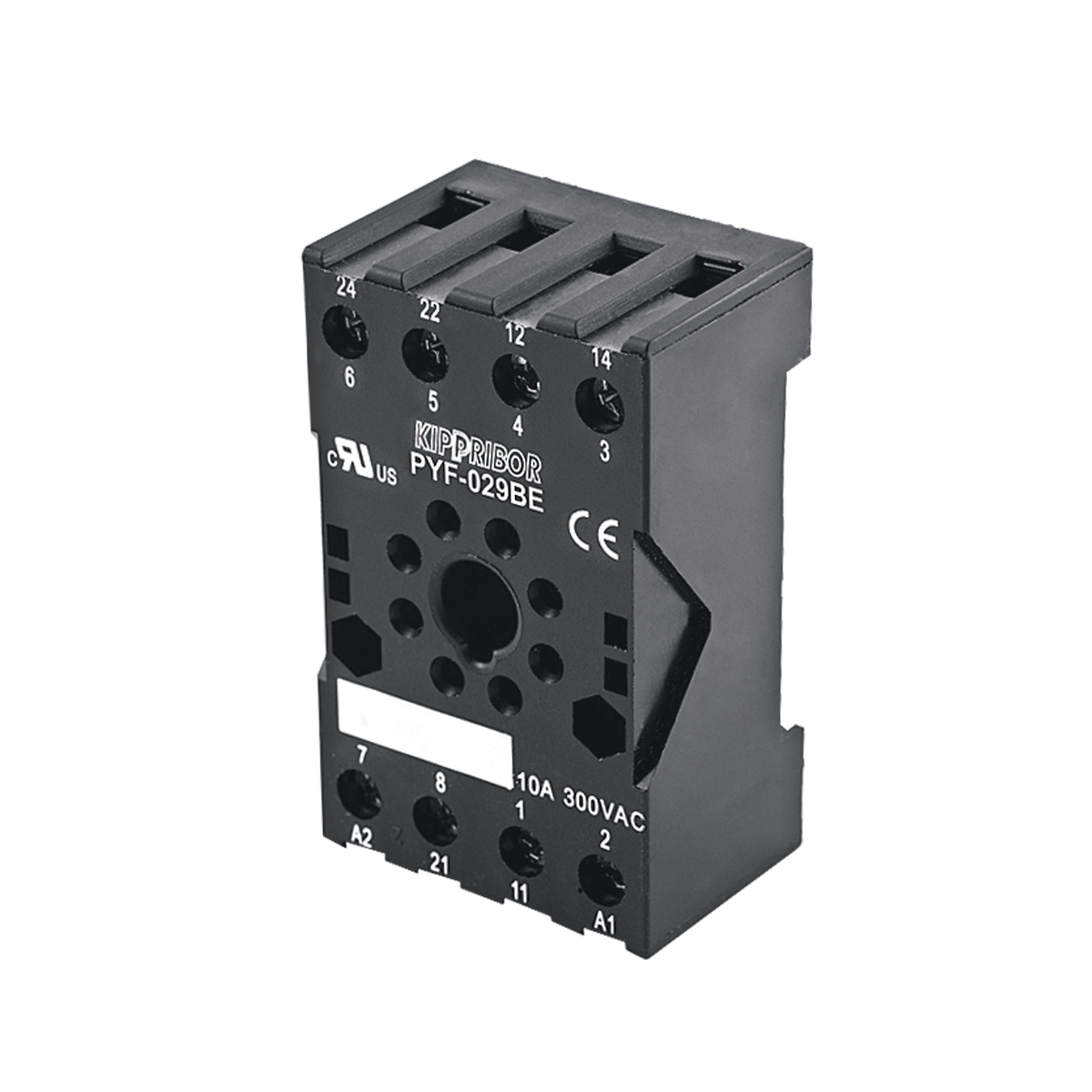

Монтажные колодки KIPPRIBOR PYF-029BE и PYF-039BE (для 2- и 3-контактных промежуточных реле серии RS)
Монтажные колодки KIPPRIBORPYF-029BE, PYF-039BE для 2- и 3-контактных промежуточных реле предназначены для установки на DIN-рейку или плоскость 2-контактных (8-штырьковых) и 3-контактных (11-штырьковых) промежуточных реле и реле времени различных производителей. Изготавливаются из негорючего, прочного и упругого материала (ПА66 + графит), устойчивого к ошибкам при монтаже и эксплуатации.
Аксессуары: в комплект поставки входит маркировочная пластина.
| PYF-029BE | PYF-029BE/М | PYF-039BE | PYF-039BE/M | |
| Внешний вид | ||||
| Схема подключения | ||||
| Описание | монтажная колодка с винтовыми клеммами для 2-контактного реле | монтажная колодка с винтовыми клеммами для 3-контактного реле | ||
| Габаритные размеры | ||||
| Цоколевка | ||||
| Номинальный ток и напряжение коммутации | 10 А при 300 VAC | |||
| Возможные варианты упаковки | - картонная коробка | - картонная коробка (10 шт. / 510 г) | - картонная коробка | - картонная коробка (10 шт. / 690 г) |
Перечень реле, совместимых с колодками KIPPRIBOR PYF-025BE, PYF-045BE
| Серия колодок | PYF-029BE | PYF-039BE |
| Производитель | Серия реле | |
| KIPPRIBOR |
| RS-3 |
| Schneider Electric | RUMC2 | RUMC3 |
| Finder | 60.12 | 60.13 |
| Relpol | R15...2C/0 | R15...3C/0 |
| Omron | MK2 | MK3 |
| Phoenix Contact | REL-OR/…2×21 | REL-OR/…3×21 |
| Goodsky | RK-2P | RK-3P |
| Idec | RR2P | RR3PA |
| TDM Electric | PB1, PB2, PB3 (таймеры) | - |
| SHRACK | MT-2 | MT-3 |
| ABB | CRU...C2L | CRU...C3L |
