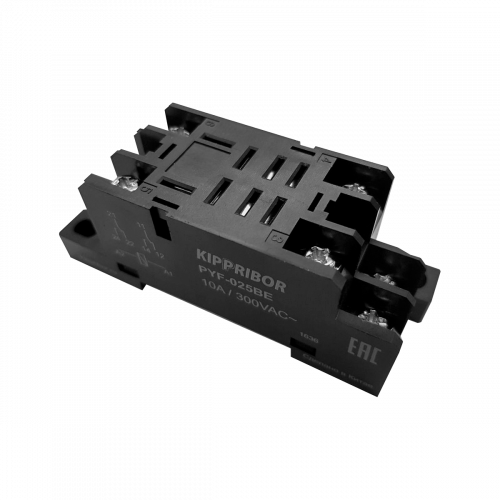

Монтажные колодки KIPPRIBOR PYF-025BE и PYF-045BE (для 2- и 4-контактных промежуточных реле серии REP)
Монтажные колодки KIPPRIBOR PYF-025BE, PYF-045BE для 2- и 4-контактных промежуточных реле предназначены для установки на DIN-рейку 2- и 4-контактных промежуточных реле KIPPRIBOR серии REP и аналогичных промежуточных реле различных производителей. Изготавливаются из негорючего, прочного и упругого материала (ПА66 + графит), устойчивого к ошибкам при монтаже и эксплуатации.
Аксессуары: стандартно маркировочной пластиной комплектуется только колодка PYF-025BE/2.
Дополнительно можно приобрести:
- Фиксирующий пластиковый зажим BS-4/36P (для фиксации реле высотой 36 мм).
- Модуль светодиодной индикации LM-EN230АС.
- Модуль светодиодной индикации и защиты LM-CF24VDC.
Дополнительные аксессуары для колодок PYF-025BE и PYF-045BE не предусмотрены.
PYF-025BE | PYF-025BE/2 | PYF-045BE | |

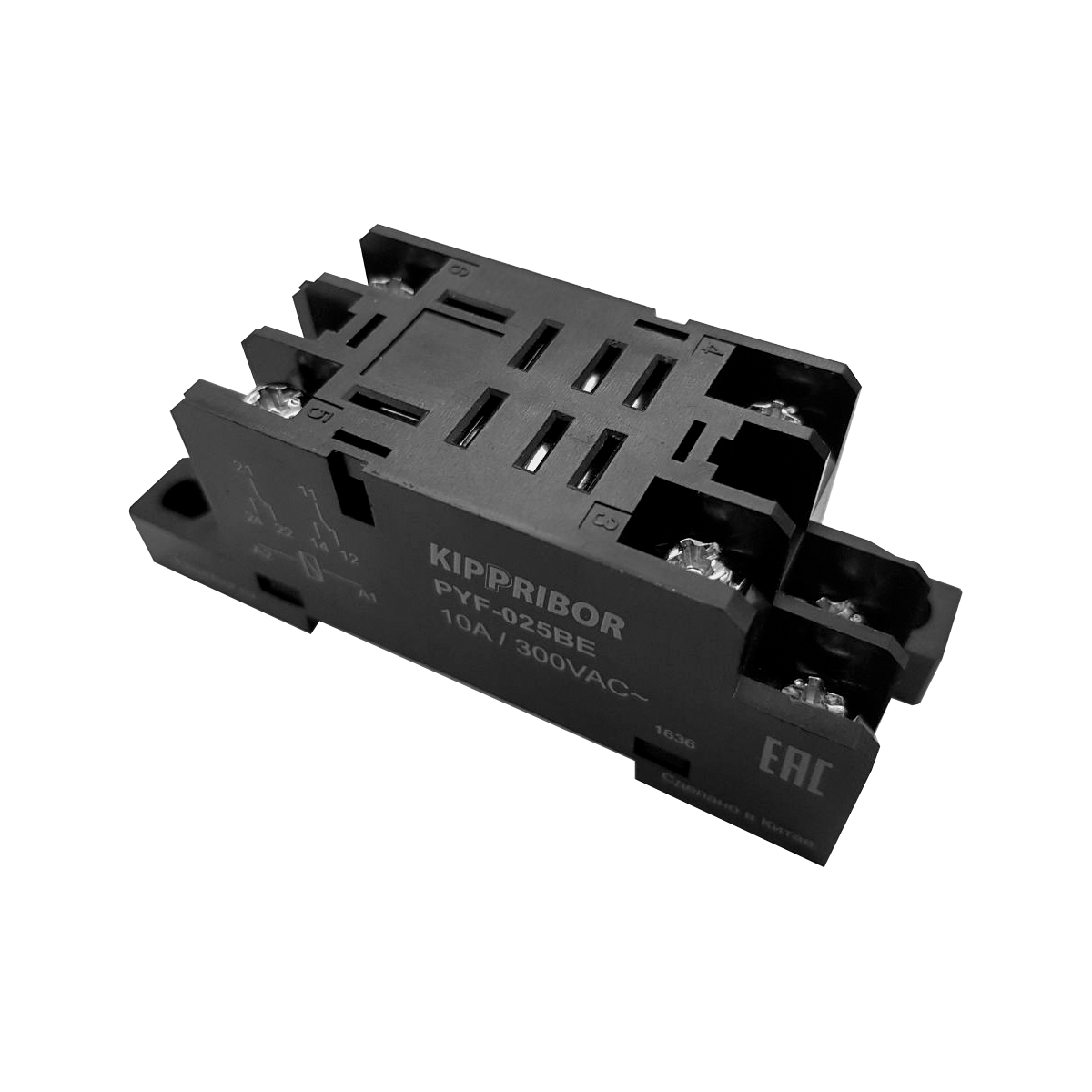

Внешний вид | |||
Схема подключения | |||
Описание | 2-ярусная монтажная колодка с винтовыми клеммами | ||
Габаритные размеры | |||
Цоколевка | |||
Номинальный ток и напряжение коммутации | 10 А при 300 VAC | 15 А при 300 VAC | 10 А при 300 VAC |
Перечень реле, совместимых с колодками KIPPRIBOR PYF-025BE, PYF-045BE
Серия колодок | PYF-025BE | PYF-045BE |
Производитель | Серия реле | |
KIPPRIBOR | REP-2 | REP-4 |
Schneider Electric | RPM 2 | RPM 4 |
Finder | 56.32 | 56.34 |
Relpol | RY2 | - |
Omron | LY2 | LY4 |
Goodsky | RET-2P | RET-4P |
Idec | RH2B | RH4B |
TDM Electric | - | РЭК77/4 |
ЭКФ | - | РП 22/4 |
ИЭК | - | РЭК78/4 |
Дополнительные элементы для монтажных колодок KIPPRIBOR серии PYF-025BE/2
Зажим пластмассовый удерживающий | Модуль LED-индикации | |
Применяется для фиксации реле и защиты от выпадения в условиях вибрации | Индикация напряжения питания Используется в AC и DC цепях 110…230 V AC/DC | Индикация напряжения питания Используется в DC цепях 6…24 V DC |
BS 4/36P (WH) Высота устанавливаемого реле 36 мм | LM-EN 230VAC (красный светодиод) | LM-CF24VDC (зелёный светодиод + диод) |
Модели совместимых колодок KIPPRIBOR: PYF-025BE/2 | ||
