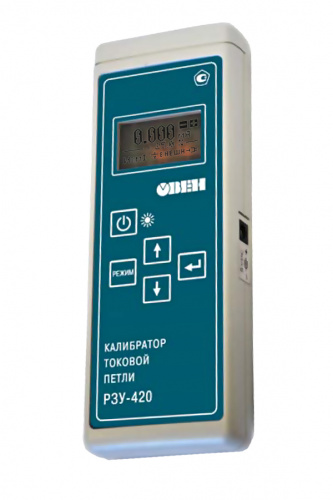

РЗУ-420 переносной задатчик сигнала 4…20 мА
Калибратор токовой петли РЗУ-420 предназначен для задания унифицированных сигналов тока 4…20 мА в процессе испытания систем автоматики, а также для контроля величины тока и напряжения. Питание токового контура может осуществляться как от испытываемой системы, так и от прибора.
Исполнение прибора – переносное, с автономным питанием от батарей. Возможно также питание прибора от сети 220 В с применением внешнего сетевого адаптера.
Прибор имеет интуитивно понятный интерфейс и прост в использовании. Широкая функциональность РЗУ-420, эргономичность и невысокая стоимость делают его незаменимым для наладчика АСУ ТП при проведении пуско-наладочных работ. Использование РЗУ-420 позволяет существенно сократить время пуско-наладки.
Калибратор токовой петли РЗУ-420 прошел всестороннее тестирование в условиях реальной работы и получил положительные оценки во всех технических проверках и тестах.
Возможности РЗУ-420
- Одновременное отображение на дисплее задания тока с точностью до тысячной доли мА и отображение выходного задания в процентах от шкалы 4…20 мА с точностью до десятой доли процента.
- Диапазон задания тока: 0…25 мА (по шкале с линейной зависимостью).
- РЗУ-420 имеет возможность измерять такие параметры токовой петли, как ток I и напряжение U.
- Прибор может работать как от внешнего источника питания, так и от встроенного. Переключение режимов производится нажатием клавиши на панели прибора с постоянным отображением выбранного режима питания на дисплее.
- Прибор позволяет производить как плавное задание тока с дискретностью 0,1 % шкалы, так и пошаговое задание тока каждые 1 мА. Также РЗУ-420 позволяет генерировать сигнал 4…20 мА в режиме функционального задания: меандр, пила, треугольник, синусоида. Переключение режима задания производится клавишей на лицевой панели прибора с постоянным отображением выбранного режима на дисплее.
- Прибор имеет индикацию обрыва токовой петли. При обрыве токовой петли загорается сообщение «обрыв» на ЖК-индикаторе.
- Прибор имеет индикацию состояния батареи питания, постоянно отображаемую на дисплее, что позволяет рассчитать предполагаемое время работы от данного комплекта батарей.
- Дисплей прибора оснащен подсветкой для возможности работы в условиях с недостаточной освещенностью.
- Максимальная основная погрешность задания/измерения составляет всего ±0,1 %.
- Корпус прибора выполнен из ударопрочного пластика с уровнем пылевлагозащиты IP20.
- Имеется сертификат средства измерения.
Технические характеристики
Диапазон формируемых токов контура | |
- полный | 0,2…25 мА |
- стандартный | 4…20 мА |
Диапазон допустимых внешних напряжений питания контура | 12…30 В |
Диапазон напряжений питания контура, формируемый прибором | 22…24 В |
Максимальная основная погрешность | ±0.1% |
Форма токового сигнала в режиме функционального задания | Меандр, пила, треугольник, синусоида |
Диапазон измеряемых напряжений | 0,5…30 В |
Входное сопротивление в режиме измерения напряжения | Не менее 50 кОм |
Диапазон напряжений питания от 3-х элементов питания размера АА | 3,3…4,8 В |
Допустимый диапазон температур окружающей среды:
- Рабочий: 0…+50 °С
- Хранения: -40…+85 °С
- Уровень пылевлагозащиты изделия - IP20
