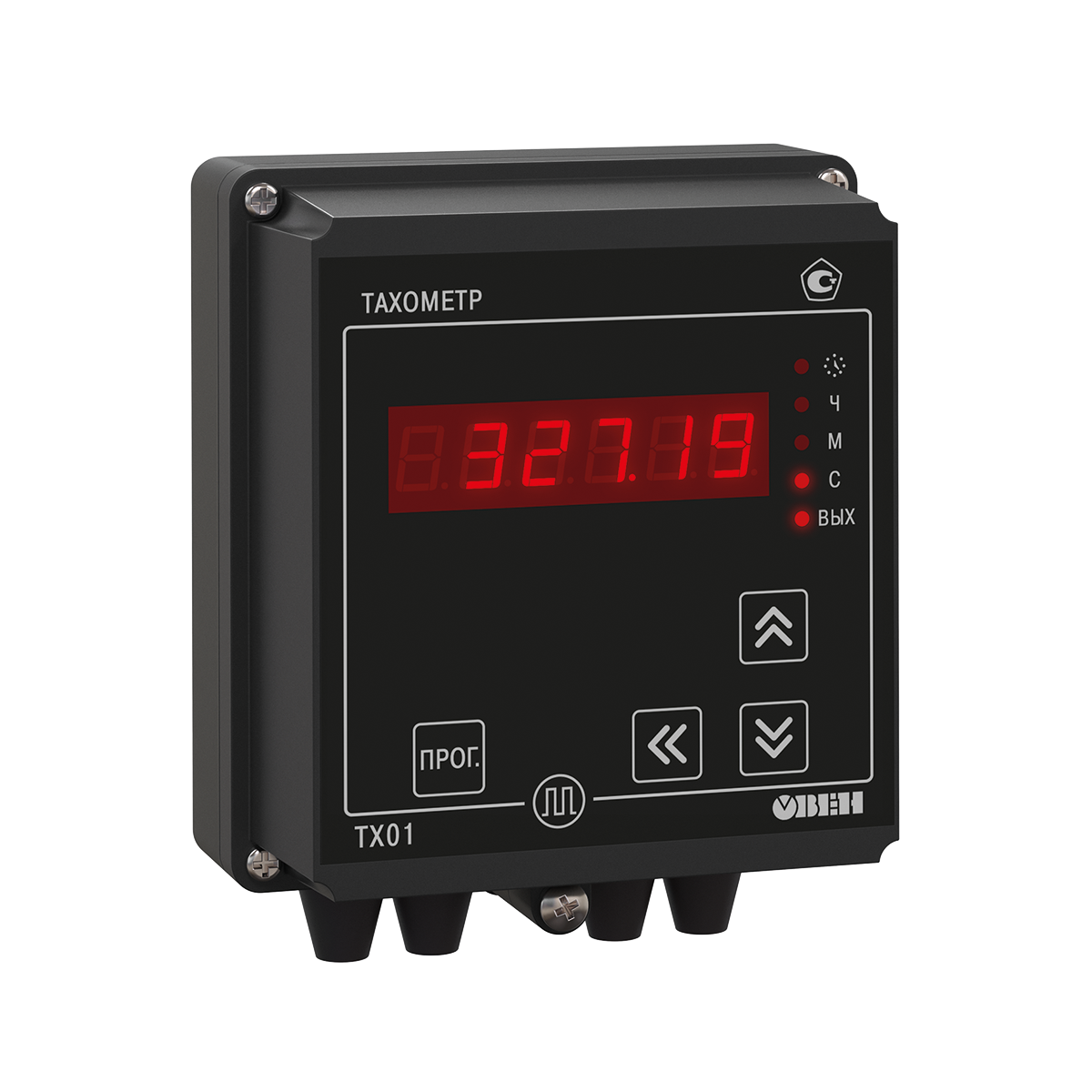

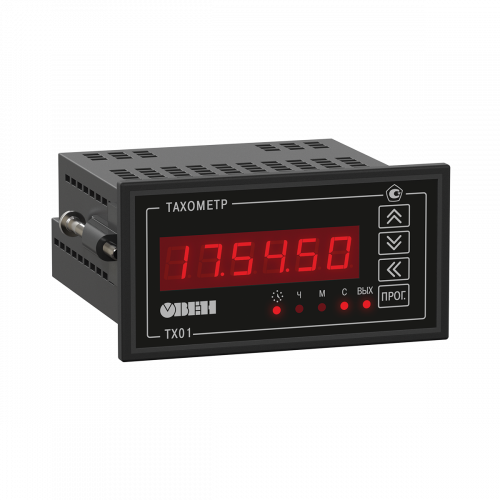

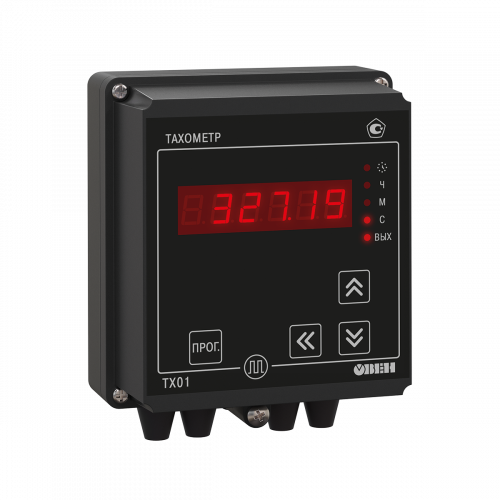

ТХ01-RS тахометр с RS-485

Цены

Тахометр ТХ01-RS предназначен для измерения частоты вращения вала, линейной скорости перемещения конвейера, времени наработки агрегатов.

Измерение скорости вращения и времени наработки.
Масштаб отображения: об/с, об/мин, об/ч, пользовательские единицы.
2 модификации по напряжению питания:
- универсальный источник питания (~110 В, ~230 В и =24 В);
- питание от бортовой сети или аккумулятора (=12 В и =24 В).
Подключение датчиков n-p-n и p-n-p-типа, герконов.
Интерфейс RS-485 (Modbus RTU/ASCII).
Выходные элементы: э/м реле, ток 4…20 мА, напряжение 0…10 В.
Защита настроек паролем.
Сохранение настроек и результатов при отключении питания.
Работа при низких температурах: -20…+70 °С.

Госреестр средств измерений РФ, Белоруссии.
Свидетельство о типовом одобрении (Морской регистр).
Дискретный выход (Р) – устройство сравнения (компаратор): падение/повышение частоты, сигнализация достижения времени наработки и т.п.
Аналоговый выход (И, У) – 2 режима работы:
- П-регулятор (управляющий сигнал выдается в зависимости от рассогласования).
- Регистратор (сигнал изменяется в зависимости от частоты).
Каждая модификация имеет в базе:
- интерфейс RS-485 с поддержкой Modbus RTU/ASCII.
- питание от =24 В.
- релейный выход (8 А, ~220 В).

Диапазон переменного напряжения ТХ01-Х.Х.ХР-RS
- напряжение, В	от 90 до 264 (номинальные значения 110, 220 или 240)
- частота, Гц	от 47 до 63 (номинальные значения 50 и 60 Гц)
Диапазон напряжения постоянного тока ТХ01-224.Х.ХР-RS, В	от 20 до 34 (номинальное значение 24)
Диапазон напряжения постоянного тока ТХ01-24.Х. ХР-RS, В	от 10,5 до 30 (номинальные значения 12 и 24)
Максимальная потребляемая мощность:
- ТХ01-24.Х. ХР-RS, Вт, не более	не более 8
- ТХ01-224.Х. ХР-RS, ВА, не более	не более 10

Параметр	Значение
Частота входного сигнала, Гц	от 2,5 до 2500
Диапазон измерения, об/мин	от 12 до 150 000
Подключаемые датчики	p-n-p-, n-p-n–типа с открытым коллекторным выходом, «сухой контакт» (герконы)
Максимальный входной ток, мА	10
Входной ток при активном уровне сигнала, мА, не менее	4,5
Максимальное входное напряжение, В	30
Длительность импульса на счетном входе, мкс, не менее	10
Длительность сигнала на входе «Счет наработки», мс, не менее	300

Диапазон измерения

от 1 с до 9999 суток 23 ч

Номинальное выходное постоянное напряжение	24 ± 3 В
Максимальный выходной ток	50 мА

Тип ВУ	Технические характеристики	Значение
Реле электромагнитное (Р)	Номинальный ток нагрузки, А	8
	Номинальное напряжение нагрузки переменного тока с частотой 50 Гц и cos φ >0,4, В	220
	Максимальное напряжение нагрузки постоянного тока, В	30
	Электрическая прочность контактов, В, не менее	1000
ЦАП «параметр-ток» (И)	Выходной сигнал постоянного тока, мА Сопротивление нагрузки, Ом Номинальное сопротивление нагрузки Напряжение питания ЦАП, В Основная приведенная погрешность выходов ЦАП, %, не более	от 4 до 20 от 0 до 1300 700 Ом от 10 до 36 0,5
ЦАП «параметр-напряжение» (У)	Выходной сигнал постоянного напряжения Сопротивление нагрузки, не менее Напряжение питания ЦАП Основная приведенная погрешность выходов ЦАП, %, не более	от 0 до 10 В 5 кОм от 15 до 36 В 0,5

Параметр	Значение
Предел допускаемой приведенной погрешности измерений, %, не более	±0,5
Интервал между поверками, лет	2
Средний срок службы, лет	12

Интерфейс	RS-485
Протоколы передачи данных	Modbus RTU/ASCII

Температура окружающего воздуха	-20...+70 °С
Атмосферное давление	84...106,7 кПа
Относительная влажность воздуха (при 35 °С)	не более 95 %
