ТРМ212 ПИД-регулятор с универсальным входом для задвижек с RS-485
Аналог ОВЕН ТРМ12 с дополнительным входом и интерфейсом RS-485.
Рекомендуется для управления клапанами и задвижками с электроприводом:
- в системах ГВС, газового и парового отопления;
- в теплообменных аппаратах (пастеризаторах);
- при подаче охлаждающей жидкости в контурах водяных охладителей;
- при регулировании соотношения газ/воздух,
а также в другом технологическом оборудовании, где используются запорно-регулирующие или трехходовые клапаны и задвижки с электроприводом.
Класс точности 0,5 (термопары)/0,25 (другие типы сигналов).

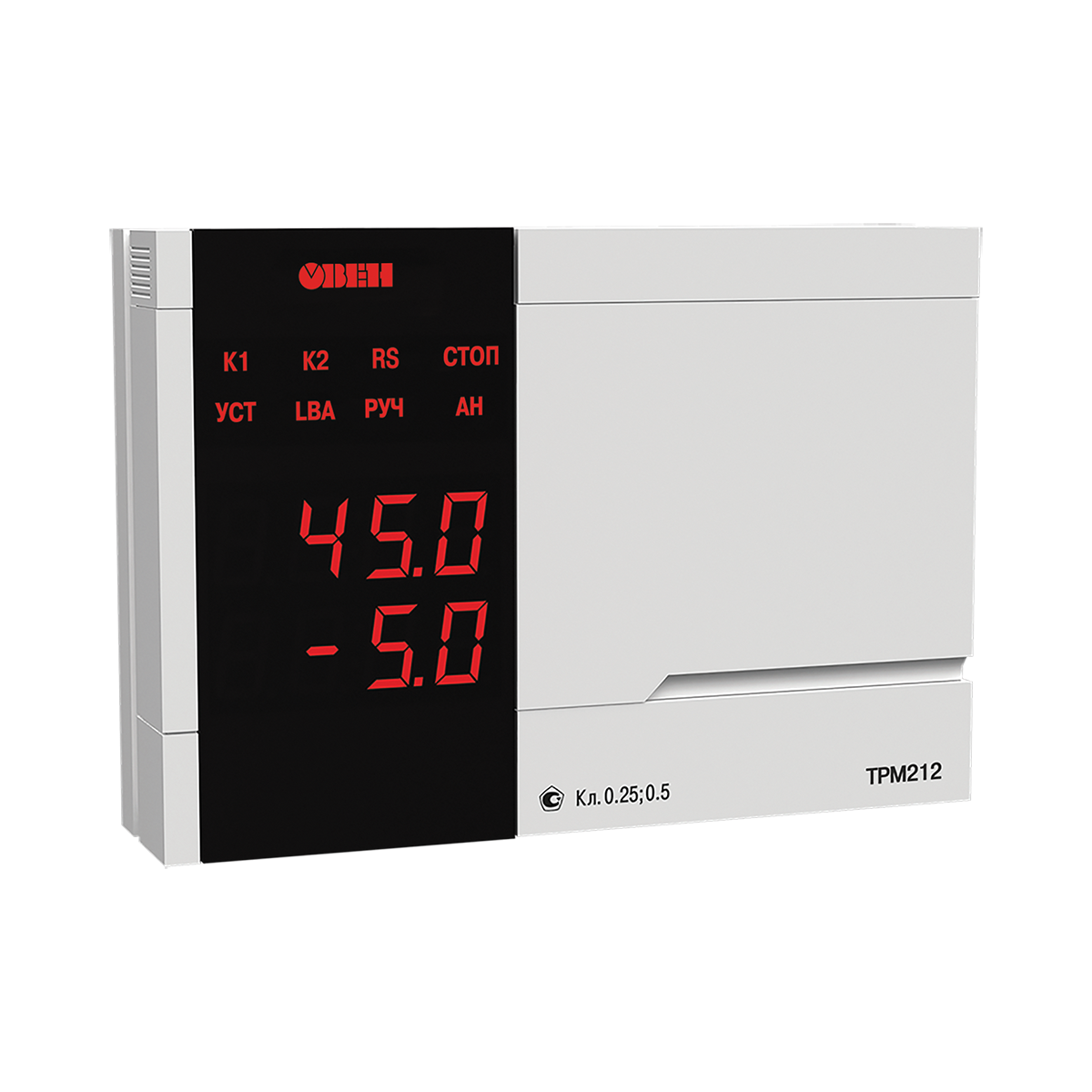

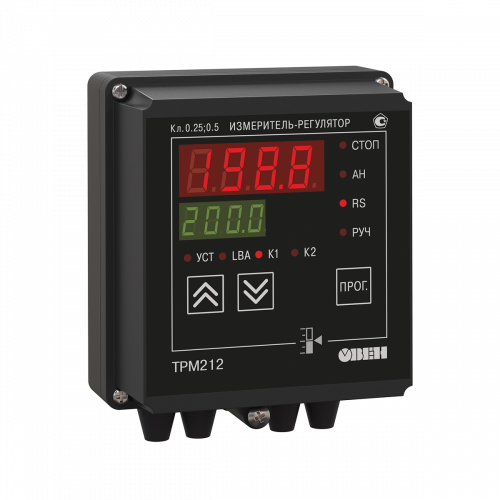

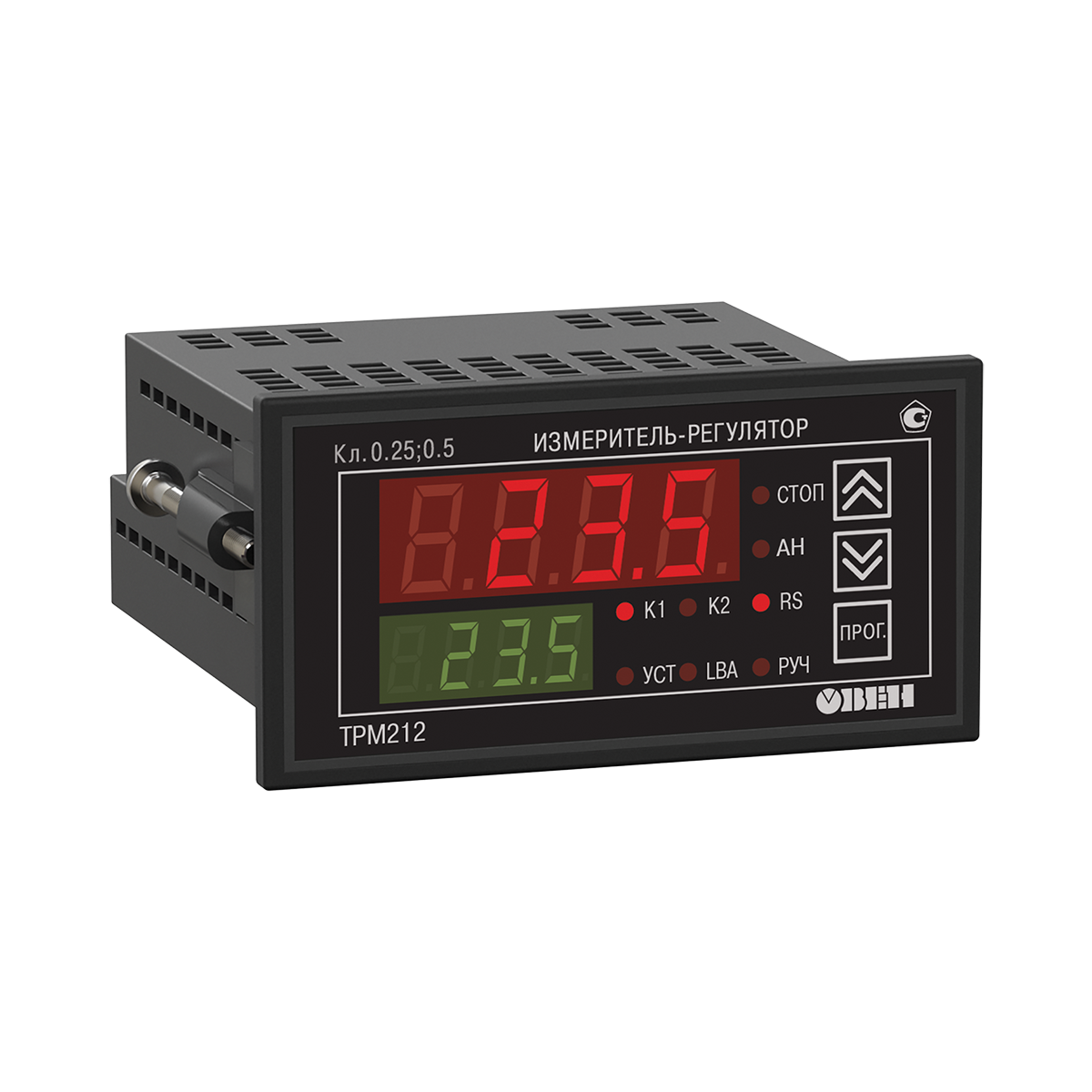

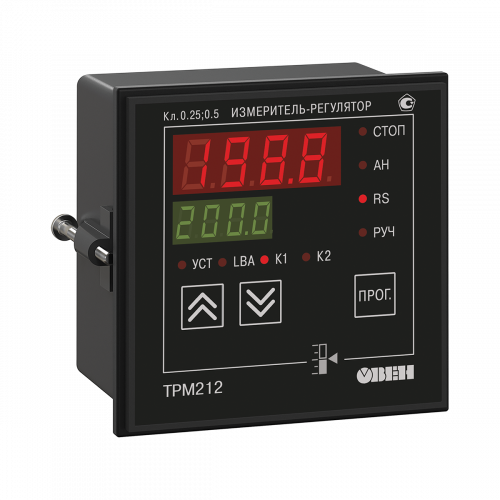

Прибор выпускается в 4-х типах корпусов: настенном Н, щитовых Щ1, Щ2 и новом эргономичном корпусе Н2
Основные функции прибора ОВЕН ТРМ212
- Два универсальных входа для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т. п.
- Возможность работы с датчиками, имеющими квадратичную характеристику
- Вычисление разности, суммы, отношения и корня из разности двух измеряемых величин
- Измерение и регулирование расхода по перепаду давления на стандартных сужающих устройствах (диафрагма, сопло и трубка Вентури) без применения диф. манометра
- ПИД-регулирование измеренной или вычисленной величины с использованием:
- электропривода запорно-регулирующего (КЗР) или трехходового клапана
- задвижки с аналоговым входом 4…20 мА или 0…10 В в автоматическом, ручном и дистанционном режимах.
- Автонастройка ПИД-регулятора по современному эффективному алгоритму, оптимизация выхода на уставку
- Подключение датчика положения задвижки ко входу 2
- График коррекции уставки регулятора по величине, измеренной на втором входе
- Дистанционный пуск и остановка ПИД-регулятора
- Сигнализация об обрыве в цепи регулирования (LBA)
- Встроенный интерфейс RS'485 (протокол ОВЕН, Modbus ASCI/RTU)
- Конфигурирование на ПК или с лицевой панели прибора
- Уровни защиты настроек для разных групп специалистов
Вы можете скачать бесплатно ПО для прибора ОВЕН ТРМ212: , ;
Возможные обозначения при заказе:
ТРМ212-Н.РР – это прибор в настенном корпусе, с универсальным входом, предназначенный для управления задвижкой с электромеханическим приводом с релейным управлением "больше/меньше", 220 В (1й выход – реле "больше", 2й выход – реле "меньше").
ТРМ212-Н.УР – это прибор в настенном корпусе, с универсальным входом, предназначенный для управления задвижкой с сигналом управлния 0...10 В (1й выход – 0...10 В, 2й выход – реле для сигнализации).
Технические характеристики
Питание
| Напряжение питания | 90…245 В переменного тока |
| Частота напряжения питания | 47...63 Гц |
Функции входов
| Количество универсальных входов | 2 |
| Функции входа 1 | измерительный |
| Функции входа 2 | измерительный (в т.ч. датчик положения) |
| дополнительный (дистанционный пуск/остановка регулирования) |
Универсальные измерительные входы
| Типы входных датчиков и сигналов, подключаемых к измерительным входам | см. таблицу «Характеристики измерительных датчиков» |
| Время опроса входа | не более 1 с |
| Входное сопротивление при подключении источника сигнала: | |
| – тока | 100 Ом ± 0,1 % (при подключении внешнего резистора) |
| – напряжения | не менее 100 кОм |
| Предел допустимой основной погрешности: | |
| – для термометров сопротивления | ±0,25 % |
| – для остальных видов сигналов | ±0,5 % |
Дополнительный вход (вход 2)
| Сопротивление внешнего ключа: | |
| – в состоянии «замкнуто» | менее 1 кОм |
| – в состоянии «разомкнуто» | более 100 кОм |
Выходы
| Количество выходных устройств | 2 |
Интерфейс связи
| Тип интерфейса | RS-485 |
| Скорость передачи данных | 2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с |
| Тип кабеля | экранированная витая пара |
| Протокол передачи данных | ОВЕН, Modbus RTU, Modbus ASCII |
Корпус
| Габаритные размеры и степень защиты корпуса | |
| Щитовой Щ1 | 96×96×70 мм, IP54* |
| Щитовой Щ2 | 96×48×100 мм, IP54* |
| Настенный Н | 130×105×65 мм, IP44 |
| Настенный Н2 | 150×105×35 мм, IP20 |
| * со стороны передней панели | |
Характеристики выходных устройств
| Обозначения | Тип выходного устройства (ВУ) | Электрические характеристики |
| Р | электромагнитное реле | 1 А при 220 В 50...60 Гц, cos |
| К | транзисторная оптопара структуры n–p–n типа | 200 мА при 40 В пост. тока |
| С | симисторная оптопара | 50 мА при 240 В (в импульсном режиме до 0,5 А) |
| И | цифроаналоговый преобразователь «параметр–ток 4…20 мА» | нагрузка 0…1000 Ом, напряжение питания 15...32 В пост. тока |
| У | цифроаналоговый преобразователь «параметр–напряжение 0…10 В» | нагрузка не менее 2 кОм, напряжение питания 15...32 В |
| Т | выход для управления | выходное напряжение 4...6 В |
φ > 0,4 или 30 В пост. токаХарактеристики датчиков и входных сигналов
| Тип датчика | Диапазон измерений |
| ТСП50 W100 = 1.385 | –200…+750 °С |
| ТСП100 W100 = 1.385 (Pt 100) | –200…+750 °С |
| ТСП50 W100 = 1.391 | –200…+750 °С |
| ТСП100 W100 = 1.391 | –200…+750 °С |
| ТСП гр. 21 (R0=46 Oм, W100 = 1.391) | –200…+750 °С |
| ТСМ50 W100 = 1.426 | –50…+200 °С |
| ТСМ100 W100 = 1.426 | –50…+200 °С |
| ТСМ гр. 23 (R0=53 Ом, W100 = 1.426) | –50…+200 °С |
| ТСМ50 W100 = 1.428 | –190…+200 °С |
| ТСМ100 W100 = 1.428 | –190…+200 °С |
| термопара ТВР (А-1) | 0…+2500 °С |
| термопара ТВР (А-2) | 0…+1800 °C |
| термопара ТВР (А-3) | 0…+1800 °C |
| термопара ТПР (В) | +200…+1800 °C |
| термопара ТЖК (J) | –200…+1200 °С |
| термопара ТХА (K) | –200…+1300 °С |
| термопара ТХК (L) | –200…+800 °С |
| термопара ТНН (N) | –200…+1300 °С |
| термопара ТПП (R) | 0…+1750 °C |
| термопара ТПП (S) | 0…+1750 °C |
| термопара ТМК (Т) | –200…+400 °C |
| ток 0…5 мА | 0…100 % |
| ток 0…20 мA | 0…100 % |
| ток 4…20 мА | 0…100 % |
| напряжение –50…+50 мВ | 0…100 % |
| напряжение 0…1 В | 0…100 % |
| датчик положения задвижки резистивный до 2 кОм | 0…100 % |
| датчик положения задвижки токовый 0...20 мА | 0…100 % |
Условия эксплуатации
| Температура воздуха, окружающего корпус прибора | +1…+50 °C |
| Атмосферное давление | 84...106,7 кПа |
| Относительная влажность воздуха (при 35 °C) | 30...80 % |
