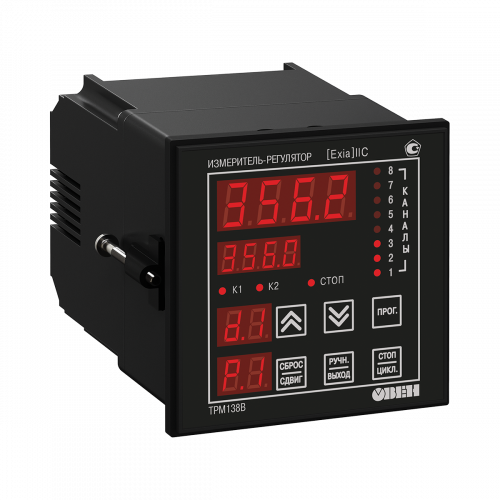

ТРМ138В восьмиканальный регулятор для взрывоопасных зон с RS-485
Аналог ТРМ138 со встроенными барьерами искрозащиты.
Может применяться в пищевой, медицинской, химической, нефтеперерабатывающей промышленности. Предназначен для подключения датчиков, находящихся во взрывоопасных зонах.
Может быть использован в качестве многозонного регулятора, многопороговой сигнализации, а также как восьмиканальный активный барьер искрозащиты.

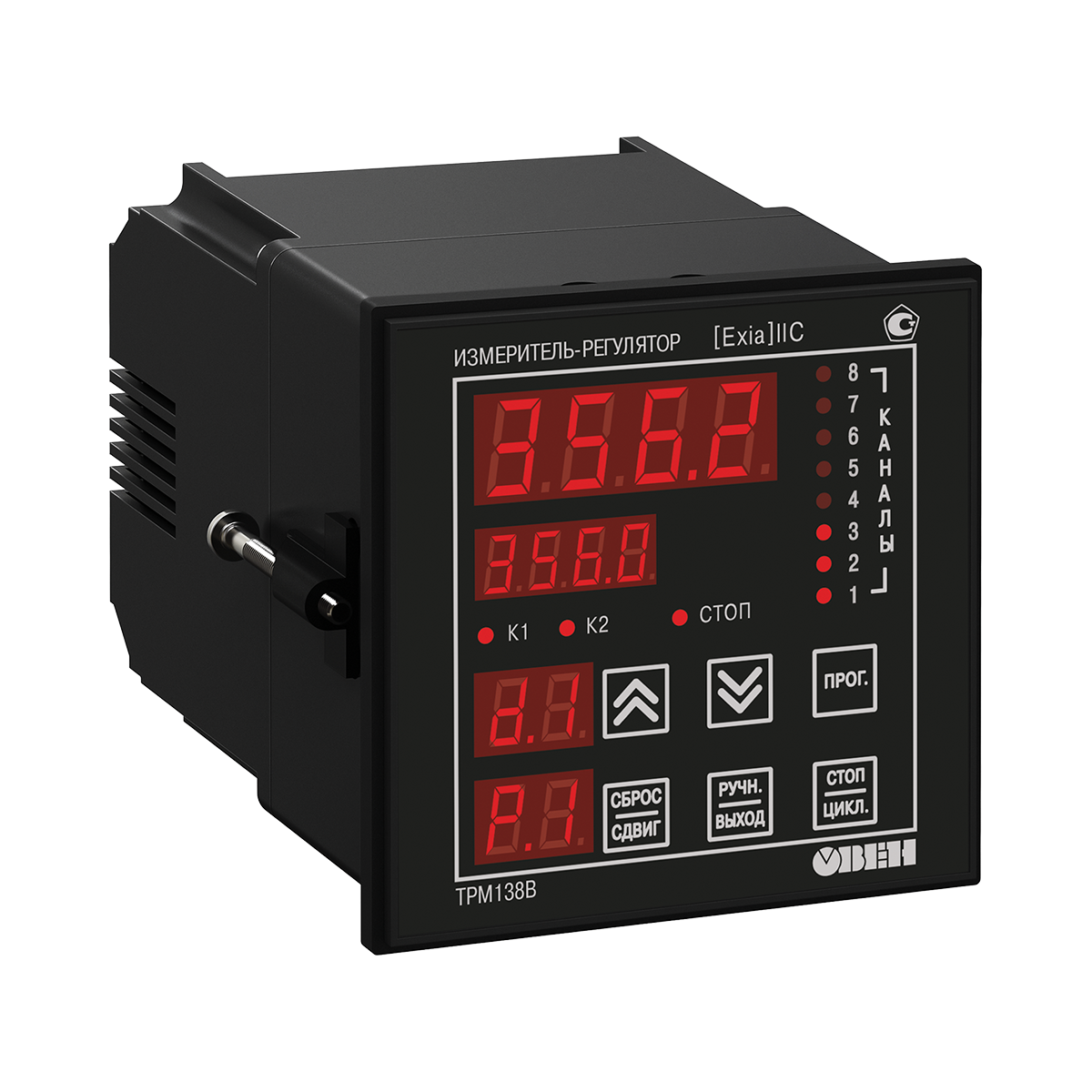

Прибор выпускается в щитовом корпусе типа Щ4
Функциональные возможности регулятора ОВЕН ТРМ138В
- Восемь универсальных входов для подключения от 1 до 8 датчиков разного типа в любых комбинациях, что позволяет одновременно измерять и контролировать несколько различных физических величин (температуру, влажность, давление и др.)
- Встроенный барьер искрозащиты для линий связи прибора с датчиками (маркировка взрывозащиты [Exia]IIC)
- Вычисление дополнительных величин:
- средних значений от 2 до 8 измеренных величин
- разностей измеренных величин
- скорости изменения измеряемой величины.
- До восьми каналов регулирования по двухпозиционному закону (для каналов с ВУ типа Р,К,С) или регистрации на токовом выходе 4...20 мА.
- Восемь встроенных выходных УСТРОЙСТВ различных типов в выбранной пользователем комбинации
- Возможность работы в качестве восьмиканального активного барьера искрозащиты в модификации с токовыми выходами
- Режим ручного управления выходными устройствами
- Конфигурирование функциональной схемы и установка параметров на ПК или кнопками на лицевой панели прибора
- Набор стандартных конфигураций
- Встроенный интерфейс RS-485 (протокол ОВЕН, Modbus ASCII/RTU)
Маркировка взрывозащиты [Exia]IIC
![Маркировка взрывозащиты [Exia]IIC](https://owen.ru/uploads/10/markirovka_vzryvozashhity_exia.gif "Маркировка взрывозащиты [Exia]IIC") | Искробезопасные цепи уровня ia (особовзрывобезопасные). |
| Принадлежность к группе IIC, что позволяет использовать подключенные датчики в наиболее взрывоопасных нерудничных средах (водород, метан, ацетилен). |
* Для измерения давления, влажности, расхода и др. величин используются датчики с унифицированным выходным сигналом тока 0...5 мА, 0(4)...20 мА или напряжения 0...50 мВ, 0...1 В.
Бесплатно: ОРС-сервер, драйвер для работы со SCADA-системой TRACE MODE; библиотеки DLL.
Технические характеристики
| Напряжение питания | 90…245 В частотой 47...63 Гц |
| Количество универсальных входов | 8 |
| Входное сопротивление при подключении источника сигнала: | |
| – тока | 100 Ом ± 0,1 % (при подключении внешнего резистора) |
| – напряжения | не менее 100 кОм |
| Предел допустимой основной погрешности измерения входного параметра: | |
| – при использовании термопары | ±0,5 % |
| – при использовании других первичных преобразователей | ±0,25 % |
| Время опроса одного входа | не более 1 с |
| Напряжение питания активных датчиков | 20...28 В постоянного тока |
| Максимально допустимый ток | 150 мА |
| Количество выходных устройств | 8 |
| Протокол передачи данных | ОВЕН, Modbus RTU, Modbus ASCII |
| Тип интерфейса связи с ПК | RS-485 |
| Скорость передачи данных | 2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с |
| Тип кабеля | экранированная витая пара |
| Тип и габаритные размеры корпуса | щитовой Щ4, 96×96×145 мм |
| Степень защиты корпуса | IP54 со стороны передней панели |
| Вид взрывозащиты для линий связи | «искробезопасная электрическая цепь» уровня «ia» |
Характеристики выходных устройств
| Обозн. | Тип выходного устройства | Электрические характеристики |
| Р | электромагнитное реле | 4 А при 230 В |
| К | транзисторная оптопара структуры n–p–n типа | 400 мА при 60 В |
| С | симисторная оптопара | 50 мА при 300 В(пост. откр. симистор) или 0,5 А (симистор вкл. с частотой не более 50 Гц и tимп. = 5 мс) |
| И | цифроаналоговый преобразователь «параметр–ток 4…20 мА» | сопротивление нагрузки 0…800 Ом |
Характеристики измерительных датчиков
| Тип датчика | Диапазон измерений | Разрешающая способность |
| ТСМ 50М W100 = 1.426 | –50…+200 °С | 0,1 °С |
| ТСМ 50М W100 = 1.428 | –190…+200 °С | 0,1 °С |
| ТСМ 100М W100 = 1.426 | –50…+200 °С | 0,1 °С |
| ТСМ 100М W100 = 1.428 | –190…+200 °С | 0,1 °С |
| ТСП 50П W100 = 1.385 | –200…+750 °С | 0,1 °С |
| ТСП 50П W100 = 1.391 | –200…+750 °С | 0,1 °С |
| ТСП 100П W100 = 1.385 (Pt 100) | –200…+750 °С | 0,1 °С |
| ТСП 100П W100 = 1.391 | –200…+750 °С | 0,1 °С |
| ТСМ гр. 23 (R0=53 Ом, W100 = 1.426) | –50…+200 °С | 0,1 °С |
| термопара ТХК (L) | –50…+750 °С | 0,1 °С |
| термопара ТЖК (J) | –50…+900 °С | 0,1 °С |
| термопара ТНН (N) | –50…+1300 °С | 1 °С |
| термопара ТХА (K) | –50…+1300 °С | 1 °С |
| термопара ТПП (S) | 0…+1750 °C | 1 °С |
| термопара ТПП (R) | 0…+1750 °C | 1 °С |
| термопара ТВР (А-1) | 0…+2500 °С | 1 °С |
| ток 0…5 мА | 0…100 % | 0,1 °С |
| ток 0…20 мA | 0…100 % | 0,1 °С |
| ток 4…20 мА | 0…100 % | 0,1 °С |
| напряжение 0…50 мВ | 0…100 % | 0,1 °С |
| напряжение 0…1 В | 0…100 % | 0,1 °С |
Параметры искробезопасных цепей
| Параметр | Входы 1...8 | Выходы 1...4 |
| Напряжение холостого хода U0 | 5,9 В | 28,4 В |
| Ток короткого замыкания I0 | 500 мА | 100 мА |
| Максимальная суммарная емкость С0 | 0,2 мкФ | 0,04 мкФ |
| Максимальная суммарная индуктивность L0 | 1 мГн | 1 мГн |
Условия эксплуатации
| Температура окружающего воздуха | +1...+50 °С |
| Атмосферное давление | 86...106,7 кПа |
| Отн. влажность воздуха (при +25 °С и ниже б/конд. влаги) | не более 80 % |
