ТРМ12 обновленный ПИД-регулятор для задвижек с RS-485
ТРМ12 – промышленный ПИД-регулятор, предназначенный для управления трехходовыми или запорно-регулирующими клапанами и задвижками с электроприводом. Прибор зарегистрирован в Государственном реестре средств измерений и может применяться на промышленных объектах, подконтрольных Ростехнадзору.
| ТРМ12 в корпусе для крепления в щит Щ1, Щ2, Щ5 и на DIN-рейку | Уже в продаже |
| ТРМ12 в корпусе для крепления на стену Н | Старт продаж – II квартал 2022 года. |
Возможности регулятора
- Измерение и регулирование различных физических величин (расход, давление, температура и т.д.);
- Дискретное или аналоговое управление клапаном по ПИД закону;
- Контроль обрыва связи с исполнительным механизмом(LBA);
- Сигнализация о выходе измеряемой величины за заданные пределы;
- Ручной режим управления исполнительными механизмами;
- Дистанционный пуск и останов регулирования;
- Погодозависимое регулирование;
- Интеграция в систему диспетчеризации.
Преимущества
от -40 до + 50 ⁰С.
Сравнительная таблица линеек
| Отличительный критерий | ТРМ12.У | ТРМ12.У2 |
| Корпус |
|
|
| Цифровой индикатор | Один | Два |
| Кнопки управления | Три | Четыре |
| Клеммная колодка | Лепестковая | Лифтовая |
| Высота индикатора | 14 мм | 20 мм |
| Монтаж в щит | Одна плоскость, штыревой зацеп | Одна или две плоскости, «трещетка» |
| Шунт для входных сигналов тока | Внешний | Встроенный |
| RS-485 | Отсутствует | По заказу |
| Уплотнитель для обеспечения IP | Съемный | Встроенный |
| Корпусное исполнение Щ5, 48х48мм | Нет | Есть |
| Ручной режим управления | Нет | Есть |
| Контроль аварии LBA | Нет | Есть |
| Исполнение на -40°С | Заказная позиция | Стандартная позиция |
| Встроенный источник питания 24 В | Есть | Есть (только для исполнения без RS-485) |
Технические характеристики
| Параметр | Значение | |||
| Напряжение питания переменного тока | ~90…264В (номинальное 230В) | |||
| Напряжениепостоянного тока | ="21...120 В (номинальное 24В) | |||
| Частота напряжения питания | 50, 60 Гц | |||
| Потребляемая мощность | не более 10 ВА | |||
| Напряжение встроенного источника питания нормирующих преобразователей | 24 ± 2,4 В (только для исполнения без RS-485) | |||
| Максимально допустимый ток источника питания | 50 мА | |||
| Универсальные входы | ||||
| Количество универсальных входов | 2 | |||
| Функции входа 1 | Измерительный | |||
| Функции входа 2 | Измерительный (в том числе датчик положения) | |||
| Дополнительный (дистанционный пуск и останов регулирования) | ||||
| Типы входных датчиков и сигналов | см. таблицу «Характеристики измерительных датчиков» | |||
| Время опроса входа: | Не более 1 секунды | |||
| Предел основной приведенной погрешности измерения: |
| |||
| - для термоэлектрических преобразователей с включенной компенсацией холодного спая | ±0,5 % | |||
| - для остальных видов датчиков | ±0,25 % | |||
| Выходные устройства | ||||
| Количество выходных устройств | 2 | |||
| Типы выходных устройств | Р, К, С, Т, И, У | |||
| Корпус | ||||

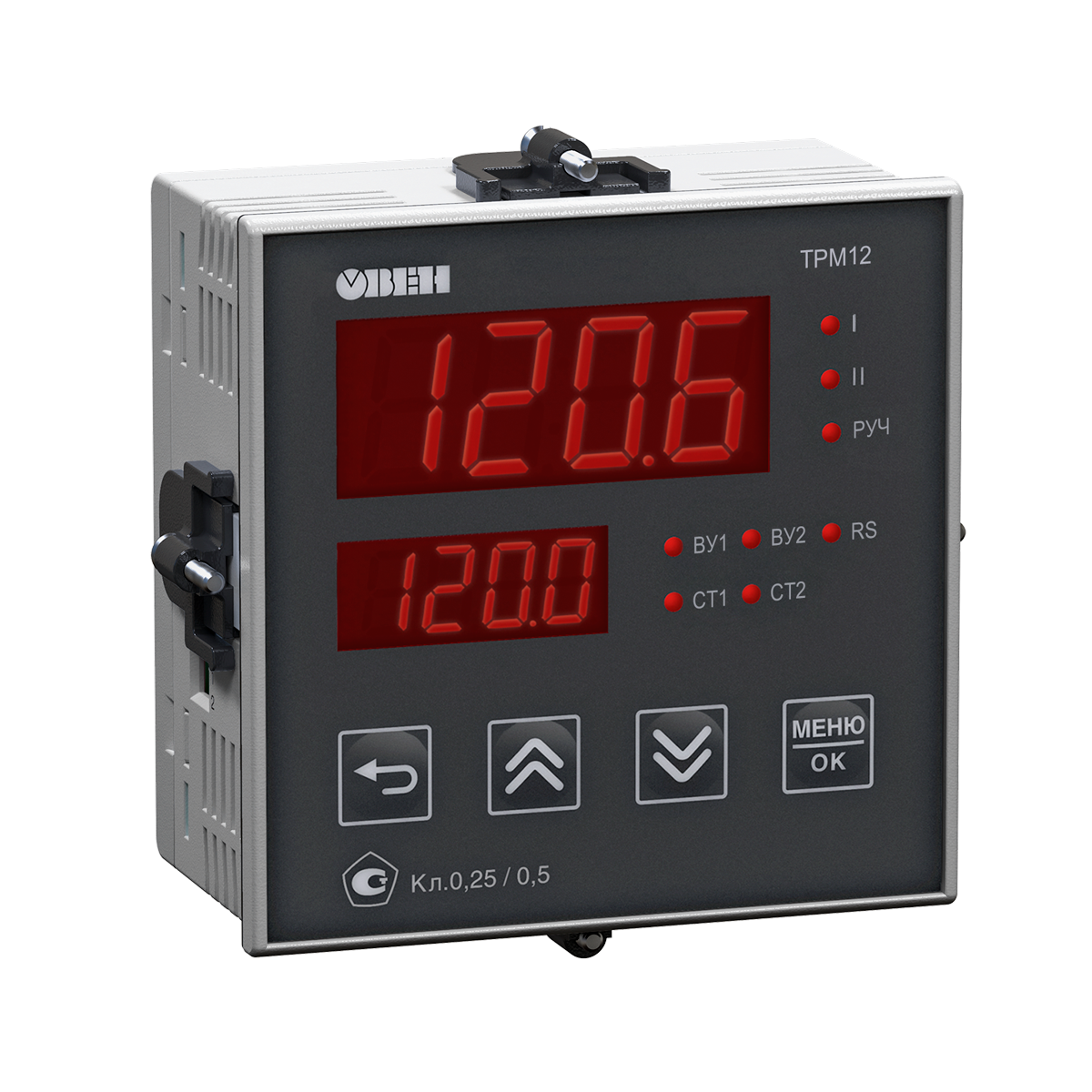

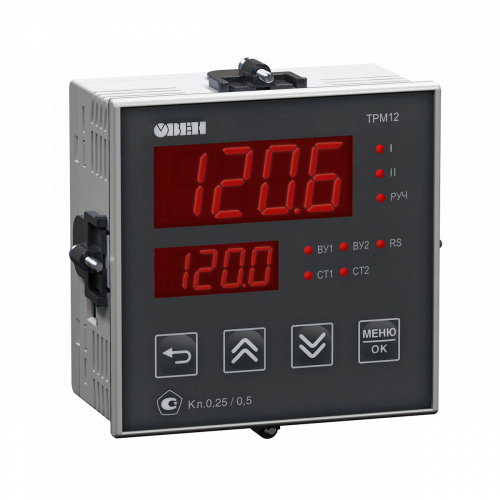

| Щитовой Щ1 | 96×96×53 мм, IP54* | |||

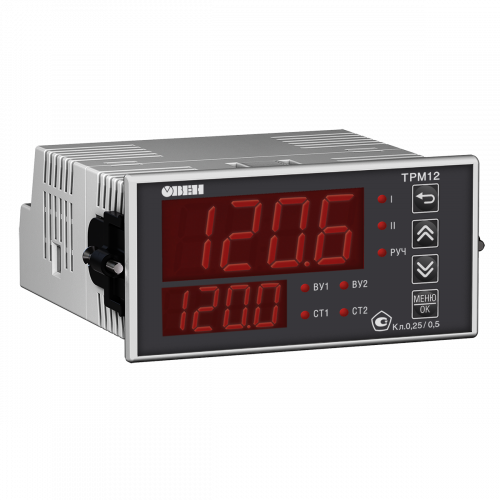

| Щитовой Щ2 | 96×48×100 мм, IP54* | |||

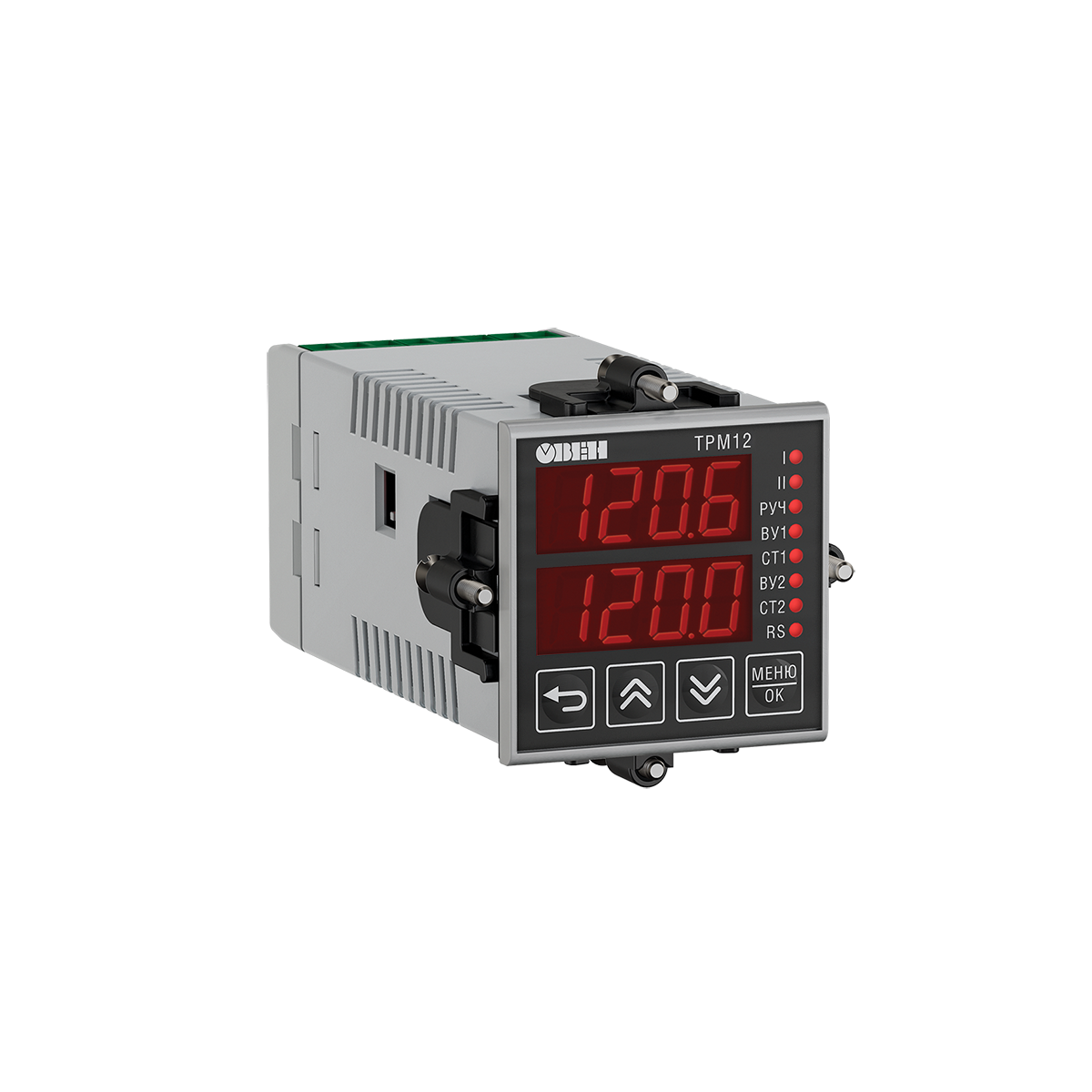

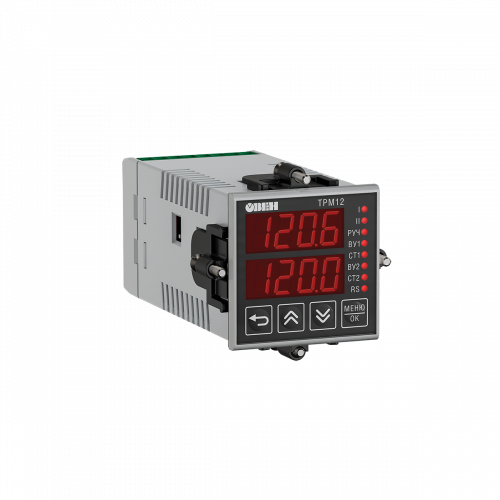

| Щитовой Щ5 | 48×48×103 мм, IP54* | |||
| Настенный Н | 105×130×65 мм, IP44 | |||

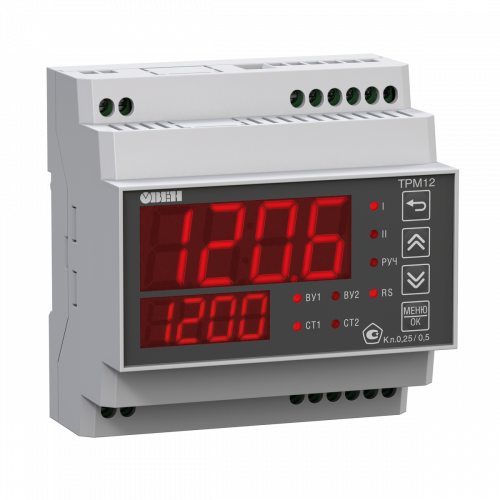

| DIN-реечный | 72×90×58 мм, IP20 | |||
* со стороны передней панели
| Условия эксплуатации | ||||
| Температура окружающего воздуха | –40...+50 °С | |||
| Атмосферное давление | 84...106,7 кПа | |||
| Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги) | Не более 85 % | |||
| Характеристики измерительных датчиков | ||||
| Обозначение | Тип датчика | Диапазон измерений | Разрешающая способность | |
| Термопреобразователи сопротивления | ||||
| C 50 | ТСМ (Cu50) W100=1.426 | –50…+200 °С | 0,1 °С | |
| 50 C | ТСМ (50М) W100=1.428 | –180…+200 °С | 0,1 °С | |
| P 50 | ТСП (Pt50) W100=1.385 | –200…+850 °С | 0,1 °С | |
| 50 P | ТСП (50П) W100=1.391 | –200…+850 °С | 0,1 °С | |
| C100 | ТСМ (Cu100) W100=1.426 | –50…+200 °С | 0,1 °С | |
| 100C | ТСМ (100М) W100=1.428 | –180…+200 °С | 0,1 °С | |
| P100 | ТСП (Pt100) W100=1.385 | –200…+850 °С | 0,1 °С | |
| 100P | ТСП (100П) W100=1.391 | –200…+850 °С | 0,1 °С | |
| 100n | ТСН (100Н) W100=1.617 | –60…+180 °С | 0,1 °С | |
| C500 | ТСМ (Cu500) W100=1.426 | –50…+200 °С | 0,1 °С | |
| 500C | ТСМ (500М) W100=1.428 | –180…+200 °С | 0,1 °С | |
| P500 | ТСП (Pt500) W100=1.385 | –200…+850 °С | 0,1 °С | |
| 500P | ТСП (500П) W100=1.391 | –200…+850 °С | 0,1 °С | |
| 500n | ТСН (500Н) W100=1.617 | –60…+180 °С | 0,1 °С | |
| C 1.0 | ТСМ (Cu1000) W100=1.426 | –50…+200 °С | 0,1 °С | |
| 1.0 C | ТСМ (1000М) W100=1.428 | –180…+200 °С | 0,1 °С | |
| P 1.0 | ТСП (Pt1000) W100=1.385 | –200…+850 °С | 0,1 °С | |
| 1.0 P | ТСП (1000П) W100=1.391" | –200…+850 °С | 0,1 °С | |
| 1.0 n | ТСН (1000Н) W100=1.617 | –60…+180 °С | 0,1 °С | |
| C 53 | ТСМ (53М) W100=1.426 (гр. 23) | –50…+200 °С | 0,1 °С | |
| Термоэлектрические преобразователи | ||||
| tC. L | термопара ТХК (L) | –200…+800 °С | 0,1 °С | |
| tC. J | термопара ТЖК (J) | 0…+900 °С | 0,1 °С | |
| tC. n | термопара ТНН (N) | –200…+1300 °С | 0,2 °С | |
| tC.HA | термопара ТХА (K) | –200…+1300 °С | 0,2 °С | |
| tC. S | термопара ТПП (S) | 0…+1600 °C | 0,2 °С | |
| tC. r | термопара ТПП (R) | 0…+1600 °C | 0,2 °С | |
| tC. b | термопара ТПР (В) | +600…+1800 °C | 0,2 °С | |
| tC.A1 | термопара ТВР (А-1) | +1000…+2500 °С | 0,4 °С | |
| tC.A2 | термопара ТВР (А-2) | +1000…+1800 °C | 0,2 °С | |
| tC.A3 | термопара ТВР (А-3) | +1000…+1800 °C | 0,2 °С | |
| tC. t | термопара ТМК (Т) | –200…+400 °С | 0,1 °С | |
| tC.dL | Typ.L (DIN 43710)* | 0…+900 °С | 0,1 °С | |
| tC. E | ТХКн (Е) | -200...+900 °С | 0,1 °С | |
| Пирометры | ||||
| Plr.1 | Пирометр РК-15 | +400… +1500 °С | 0,1 °С | |
| Plr.2 | Пирометр РК-20 | +600… +2000 °С | 0,1 °С | |
| Plr.3 | Пирометр РС-20 | +900… +2000 °С | 0,1 °С | |
| Plr.4 | Пирометр РС-25 | +1200… +2500 °С | 0,1 °С | |
| Унифицированные сигналы | ||||
| i 0.5 | ток 0…5 мА | 0…100 % | 0,01 мА | |
| i 0.20 | ток 0…20 мA | 0…100 % | 0,01 мА | |
| i 4.20 | ток 4…20 мА | 0…100 % | 0,01 мА | |
| U -5.5 | напряжение –50…+50 мВ | 0…100 % | 0,01 мВ | |
| U 0.1 | напряжение 0…1 В | 0…100 % | 0,1 мВ | |
* С учетом компенсации температуры от ДХС
| Характеристики выходных устройств | ||||
| Обозначение | Тип выходного устройства (ВУ) | Электрические характеристики | ||
| Р | электромагнитное реле | Ток не более 8 А при переменном напряжении не более 250 В и cos φ > 0,4. Ток не более 3 А при постоянном напряжении не более 30 В | ||
| К | транзисторная оптопара n-p-n типа | Постоянный ток не более 400 мА при постоянном напряжении не более 60 В | ||
| С | симисторная оптопара | Ток не более 50 мА при переменном напряжении не более 250 В (50 Гц). Ток в импульсном режиме не более 500 мА (tимп. не более 5 мс). Максимальное коммутируемое напряжение не более 600 В | ||
| И | цифроаналоговый преобразователь «параметр–ток 4…20 мА» | Постоянный ток 4...20 мА на внешней нагрузке не более 1 кОм, напряжение питания 12...30 В рассчитывается в зависимости от сопротивления нагрузки | ||
| У | цифроаналоговый преобразователь «параметр–напряжение 0…10 В» | Постоянное напряжение 0…10 В на внешней нагрузке более 2 кОм, напряжение питания 16…30 В | ||
| Т | выход для управления твердотельным реле | Выходной ток не более 40 мА. Выходное напряжение высокого уровня – 4…6 В. Выходное напряжение низкого уровня – 0…0,7 В | ||
