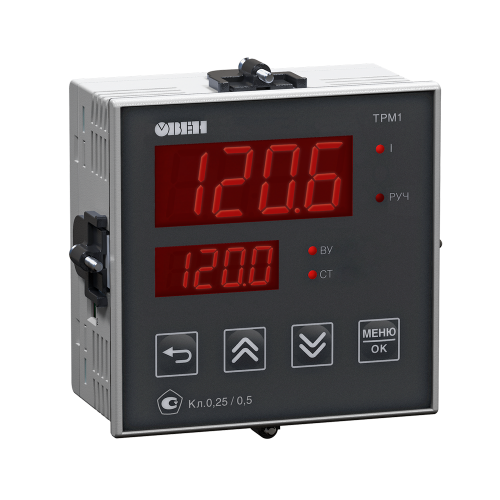

ТРМ1 обновленный одноканальный измеритель-регулятор с RS-485
ТРМ1 – промышленный терморегулятор, предназначенный для измерения, регистрации или автоматического регулирования температуры и других физических параметров по одному каналу.
Прибор зарегистрирован в Государственном реестре средств измерений и может применяться на промышленных объектах, подконтрольных Ростехнадзору.
План выхода в продажу нового ТРМ1-Х.У2:
| ТРМ1 в корпусе для крепления в щит Щ1, Щ2, Щ5 и на DIN-рейку | Уже в продаже |
| ТРМ1 в корпусе для крепления на стену Н | Старт продаж II квартал 2022 года. |
Возможности регулятора
- Измерение и регулирование физических величин по одному каналу.
- Контроль обрыва связи с исполнительными механизмами.
- Регистрация и управление исполнительными механизмами сигналом 4…20 мА или 0...10 В.
- Сигнализация о выходе измеряемой величины за заданные пределы.
- Ручной режим управления исполнительными механизмами.
- Интеграция в систему диспетчеризации.
Преимущества
Сравнительная таблица линеек
| Отличительный критерий | ТРМ1.У | ТРМ1.У2 |
| Корпус |  |  |
| Цифровой индикатор | Один | Два |
| Кнопки управления | Три | Четыре |
| Клеммная колодка | Лепестковая | Лифтовая |
| Высота индикатора | 14 мм | 20 мм |
| Монтаж в щит | Одна плоскость, штыревой зацеп | Одна или две плоскости, «трещетка» |
| Шунт для входных сигналов тока | Внешний | Встроенный |
| RS-485 | Отсутствует | По заказу |
| Уплотнитель для обеспечения IP | Съемный | Встроенный |
| Корпусное исполнение Щ5, 48×48 мм | Нет | Есть |
| Ручной режим управления | Нет | Есть |
| Контроль аварии LBA | Нет | Есть |
| Исполнение на -40°С | Заказная позиция | Стандартная позиция |
| Встроенный источник питания 24 В | Есть | Есть (только для исполнения без RS-485) |
Технические характеристики
| Напряжение питания переменного тока | ~90…264 В (номинальное 230 В) | |||
| Напряжение постоянного тока | =21...120 В (номинальное 24 В) | |||
| Частота напряжения питания | 50, 60 Гц | |||
| Потребляемая мощность | не более 10 ВА | |||
| Напряжение встроенного источника питания нормирующих преобразователей | 24 ± 2,4 В (только для исполнения без RS-485) | |||
| Максимально допустимый ток источника питания | 50 мА | |||
| Универсальный вход | ||||
| Количество универсальных входов | 1 | |||
| Типы входных датчиков и сигналов | см. таблицу «Характеристики измерительных датчиков» | |||
| Время опроса входа: | Не более 1 секунды | |||
| Предел основной приведенной погрешности измерения: | ||||
| - для термоэлектрических преобразователей с включенной компенсацией холодного спая | ±0,5 % | |||
| - для остальных видов датчиков | ±0,25 % | |||
| Выходные устройства | ||||
| Количество выходных устройств | 1 | |||
| Типы выходных устройств | Р, К, С, Т, И, У | |||
| Корпус | ||||
| Щитовой Щ1 | 96×96×53, IP54* | |||

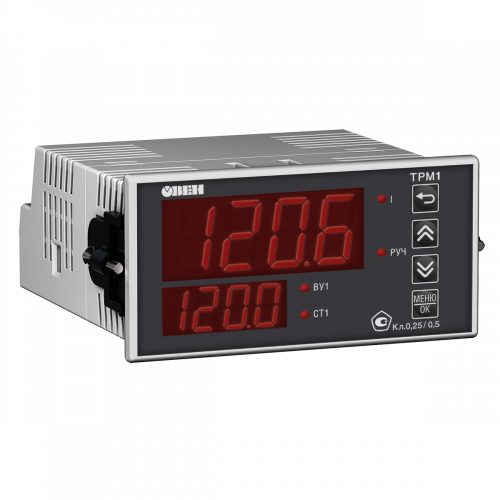

| Щитовой Щ2 | 96×48×100, IP54* | |||

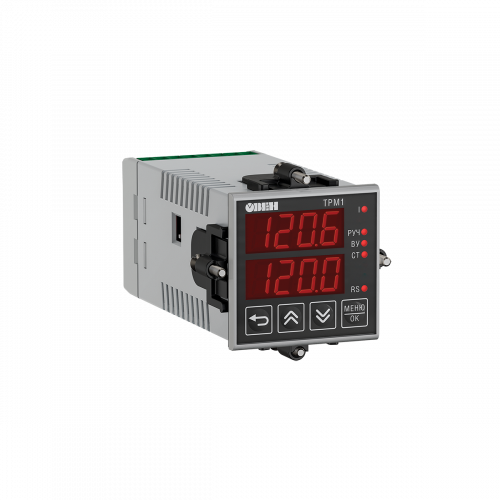

| Щитовой Щ5 (Начало продаж – IV квартал 2021 года) | 48×48×103, IP54* | |||
| Настенный Н (начало продаж – II квартал 2022 года) | 105×130×65, IP44 | |||

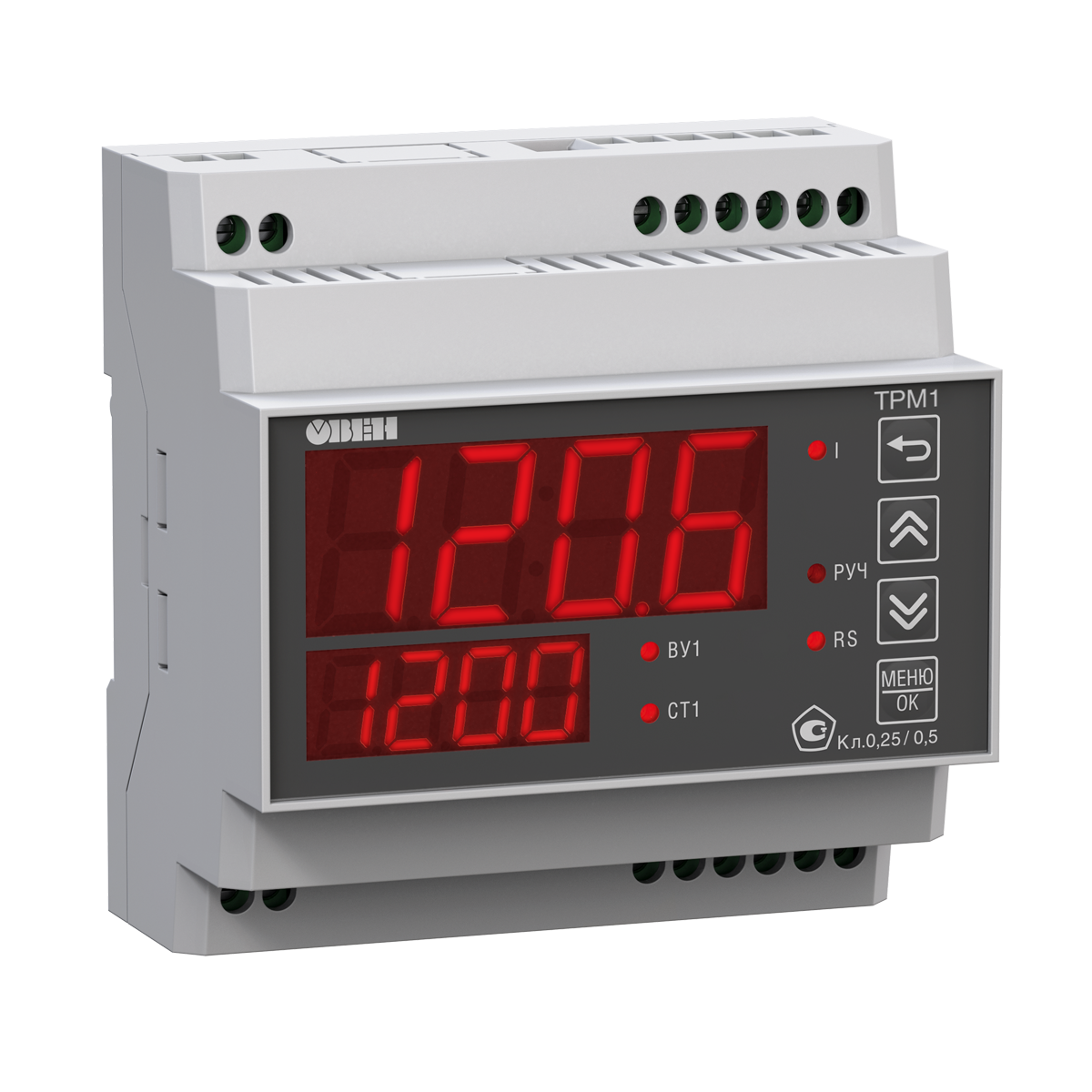

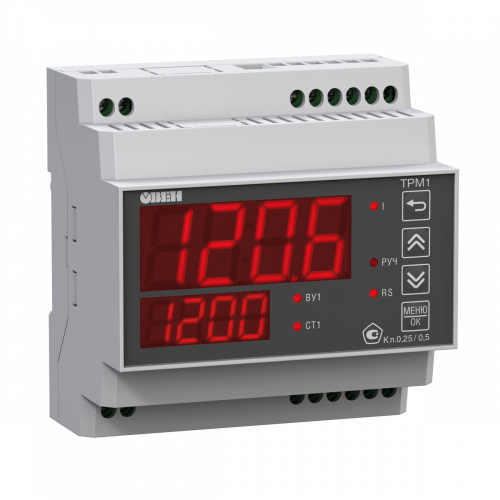

| DIN-реечный (начало продаж – IV квартал 2021 года) | 72×90×58, IP20 | |||
| * со стороны передней панели | ||||
| Условия эксплуатации | ||||
| Температура окружающего воздуха | –40...+50 °С | |||
| Атмосферное давление | 84...106,7 кПа | |||
| Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги) | Не более 85 % | |||
Характеристики измерительных датчиков
| Обозначение | Тип датчика | Диапазон измерений | Разрешающая способность | |
| Термопреобразователи сопротивления | ||||
| C 50 | ТСМ (Cu50) W100=1.426 | –50…+200 °С | 0,1 °С | |
| 50 C | ТСМ (50М) W100=1.428 | –180…+200 °С | 0,1 °С | |
| P 50 | ТСП (Pt50) W100=1.385 | –200…+850 °С | 0,1 °С | |
| 50 P | ТСП (50П) W100=1.391 | –200…+850 °С | 0,1 °С | |
| C100 | ТСМ (Cu100) W100=1.426 | –50…+200 °С | 0,1 °С | |
| 100C | ТСМ (100М) W100=1.428 | –180…+200 °С | 0,1 °С | |
| P100 | ТСП (Pt100) W100=1.385 | –200…+850 °С | 0,1 °С | |
| 100P | ТСП (100П) W100=1.391 | –200…+850 °С | 0,1 °С | |
| 100n | ТСН (100Н) W100=1.617 | –60…+180 °С | 0,1 °С | |
| C500 | ТСМ (Cu500) W100=1.426 | –50…+200 °С | 0,1 °С | |
| 500C | ТСМ (500М) W100=1.428 | –180…+200 °С | 0,1 °С | |
| P500 | ТСП (Pt500) W100=1.385 | –200…+850 °С | 0,1 °С | |
| 500P | ТСП (500П) W100=1.391 | –200…+850 °С | 0,1 °С | |
| 500n | ТСН (500Н) W100=1.617 | –60…+180 °С | 0,1 °С | |
| C 1.0 | ТСМ (Cu1000) W100=1.426 | –50…+200 °С | 0,1 °С | |
| 1.0 C | ТСМ (1000М) W100=1.428 | –180…+200 °С | 0,1 °С | |
| P 1.0 | ТСП (Pt1000) W100=1.385 | –200…+850 °С | 0,1 °С | |
| 1.0 P | ТСП (1000П) W100=1.391 | –200…+850 °С | 0,1 °С | |
| 1.0 n | ТСН (1000Н) W100=1.617 | –60…+180 °С | 0,1 °С | |
| C 53 | ТСМ (53М) W100=1.426 (гр. 23) | –50…+200 °С | 0,1 °С | |
| Термоэлектрические преобразователи | ||||
| tC. L | термопара ТХК (L) | –200…+800 °С | 0,1 °С | |
| tC. J | термопара ТЖК (J) | 0…+900 °С | 0,1 °С | |
| tC. n | термопара ТНН (N) | –200…+1300 °С | 0,2 °С | |
| tC.HA | термопара ТХА (K) | –200…+1300 °С | 0,2 °С | |
| tC. S | термопара ТПП (S) | 0…+1600 °C | 0,2 °С | |
| tC. r | термопара ТПП (R) | 0…+1600 °C | 0,2 °С | |
| tC. b | термопара ТПР (В) | +600…+1800 °C | 0,2 °С | |
| tC.A1 | термопара ТВР (А-1) | +1000…+2500 °С | 0,4 °С | |
| tC.A2 | термопара ТВР (А-2) | +1000…+1800 °C | 0,2 °С | |
| tC.A3 | термопара ТВР (А-3) | +1000…+1800 °C | 0,2 °С | |
| tC. t | термопара ТМК (Т) | –200…+400 °С | 0,1 °С | |
| tC.dL | Typ.L (DIN 43710)* | 0…+900 °С | 0,1 °С | |
| tC. E | ТХКн (Е) | –200…+900 °С | 0,1 °С | |
| Пирометры | ||||
| Plr.1 | Пирометр РК-15 | +400…+1500 °С | 0,1 °С | |
| Plr.2 | Пирометр РК-20 | +600…+2000 °С | 0,1 °С | |
| Plr.3 | Пирометр РС-20 | +900…+2000 °С | 0,1 °С | |
| Plr.4 | Пирометр РС-25 | +1200…+2500 °С | 0,1 °С | |
| Унифицированные сигналы | ||||
| i 0.5 | ток 0…5 мА | 0…100 % | 0,01 мА | |
| i 0.20 | ток 0…20 мA | 0…100 % | 0,01 мА | |
| i 4.20 | ток 4…20 мА | 0…100 % | 0,01 мА | |
| U -5.5 | напряжение –50…+50 мВ | 0…100 % | 0,01 мВ | |
| U 0.1 | напряжение 0…1 В | 0…100 % | 0,1 мВ | |
| * С учетом компенсации температуры от ДХС | ||||
Характеристики выходных устройств
| Обозначение | Тип выходного устройства (ВУ) | Электрические характеристики | ||
| Р | электромагнитное реле | Ток не более 8 А при переменном напряжении не более 250 В и cos φ > 0,4. Ток не более 3 А при постоянном напряжении не более 30 В | ||
| К | транзисторная оптопара n-p-n типа | Постоянный ток не более 400 мА при постоянном напряжении не более 60 В | ||
| С | симисторная оптопара | Ток не более 50 мА при переменном напряжении не более 250 В (50 Гц). Ток в импульсном режиме не более 500 мА (tимп. не более 5 мс). Максимальное коммутируемое напряжение не более 600 В | ||
| И | цифроаналоговый преобразователь «параметр–ток 4…20 мА» | Постоянный ток 4...20 мА на внешней нагрузке не более 1 кОм, напряжение питания 12...30 В рассчитывается в зависимости от сопротивления нагрузки | ||
| У | цифроаналоговый преобразователь «параметр–напряжение 0…10 В» | Постоянное напряжение 0…10 В на внешней нагрузке более 2 кОм, напряжение питания 16…30 В | ||
| Т | выход для управления твердотельным реле | Выходной ток не более 40 мА. Выходное напряжение высокого уровня – 4…6 В. Выходное напряжение низкого уровня – 0…0,7 В | ||
