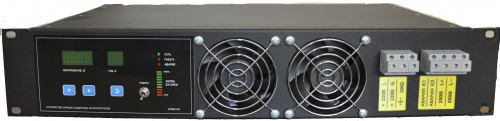

УЗПА-220/10
Устройство заряда-подзаряда аккумуляторов УЗПА-220/10
НАЗНАЧЕНИЕ1. Устройство заряда-подзаряда аккумуляторов УЗПА-220/10 состоит из источника питания, помещенного в защищенный корпус, и предназначено для заряда и подзаряда аккумуляторных батарей, параллельной работы на нагрузку, а также для питания других потребителей.
2. Устройство обеспечивает:
- преобразование входного напряжения 220В переменного тока в выходное стабилизированное регулируемое напряжение постоянного тока;
- ограничение и стабилизацию уровня выходного тока;
- защиту элементов преобразователя от критических режимов работы;
- защиту от неправильного подключения аккумуляторной батареи и критического снижения напряжения на батарее;
- заряд и подзаряд аккумуляторных батарей;
- параллельную работу с аккумуляторной батареей на нагрузку;
- допускается параллельная работа нескольких устройств УЗПА-220/10.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Основные технические характеристики устройства:
|
Наименование |
Значение |
|
Параметры питающей сети, (L1,N; L1,L2) |
Однофазная, 220В -15/+20%, 50Гц, специсполнение на входное напряжение до 315В. |
|
Выходное напряжение |
Регулируемое, 170,0…250,0 В дискретность задания 0,1В |
|
Выходной ток |
Регулируемый, 0,5…10,0 А дискретность задания 0,1А |
|
Допустимые отклонения выходного напряжения в режиме стабилизации напряжения |
≤0,5% |
|
Допустимые отклонения выходного тока в режиме стабилизации тока |
≤1% |
|
Максимальный уровень пульсаций (размах) выходного напряжения на холостом ходу и при номинальной активной нагрузке (без АБ) |
≤0,5% |
|
КПД устройства |
≥91% |
|
Коэффициент мощности, |
≥0,82 |
|
Реле сигнализации «АВАРИЯ» |
Н.З. 6А 250 В 50 Гц, cos φ ≥ 0,4 |
|
Температура воздуха, окружающего корпус устройства |
-20...+45 °С |
|
Высота над уровнем моря |
≤1000 м |
|
Относительная влажность воздуха (при температуре +30°С) |
30...80% |
|
Корпус |
RACK 2U (483x256x88 мм) |
2. Устройство изготавливается в климатическом исполнении УХЛ категории размещения 4 по ГОСТ 15150-69.
3. Окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях разрушающих металл и изоляцию, не насыщенная водяными парами и токопроводящей пылью.
4. Место установки - в закрытых помещениях, исключающих непосредственное воздействие солнечной радиации.
5. Рабочее положение - горизонтальное; допускается отклонение от горизонтального положения не более 5° в любую сторону.
6. Охлаждение принудительное с помощью встроенного вентилятора.
