РСТМ 81

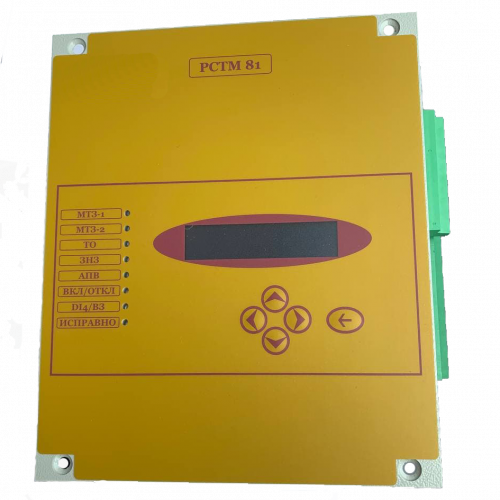

Реле статическое токовое микропроцессорное РСТМ 81

Назначение

Микропроцессорное устройство защиты РСТМ 81, предназначено для выполнения функций релейной защиты, автоматики и управления присоединений напряжением 6-35 кВ.
Устройство может применяться как самостоятельно, так и совместно с другими  устройствами РЗА (дуговая защита, газовая защита и др.)
Устройство предназначено для установки в релейных отсеках КСО, КРУ, КРУН  электрических станций и подстанций, а также на панелях, в шкафах управления, расположенных в релейных залах и пультах управления.

Устройством реализуются следующие функции:
- 3-х ступенчатая двух или трехфазная (в зависимости от модификации) ненаправленная максимально-токовая защита (МТЗ) с независимой или зависимой выдержкой времени и возможностью блокировки от броска намагничивающего тока (БНТ) по второй гармонике контролируемого тока;
- ненаправленная/направленная защита от замыканий на землю (ЗНЗ) по току (3Io) и напряжению (опция) нулевой последовательности (3Uo);
-однократное автоматическое повторное включение (АПВ);
- АЧР/ЧАПВ – автоматическая частотная разгрузка/частотное АПВ (по дискретному входу DI3 от внешнего реле частоты);
- ускорение МТЗ при включении выключателя;
- дистанционное управление выключателем (включение, отключение), в том числе по интерфейсу связи RS-485;
-внешняя блокировка защиты ввода и СВ от устройств РЗА отходящих линий (логическая защита шин - ЛЗШ);
-измерение и отображение текущих значений контролируемых параметров (токов фаз, тока 3Io и напряжения 3Uo (опция);
- шунтирование-дешунтирование токовых расцепителей выключателя (опция);
-запись параметров срабатывания защит в журнале аварий на 30 событий (циклическая);
- цифровое осциллографирование параметров аварийных событий.

Характеристики
Размер (ВхШхГ), см — 183х152х98
Вес, кг — 2
