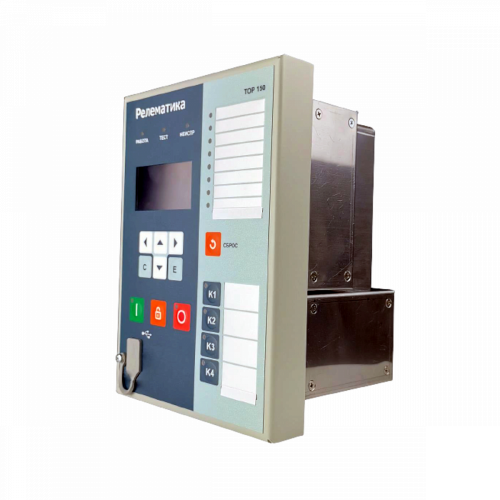

ТОР 150 - Компактное устройство РЗА 6(10)-35 кВ

Назначение

Терминалы серии «ТОР 150» предназначены, в первую очередь для использования на реконструируемых и вновь возводимых объектах энергетики класса напряжения 6(10)-35 кВ. На модернизируемых объектах «ТОР 150» применяется для замены электромеханических реле/панелей защит и автоматики, а также выработавших срок эксплуатации микропроцессорных терминалов РЗА.

В своём ценовом диапазоне устройство «ТОР 150» имеет неоспоримые преимущества с необходимым функционалом для построения схем защит на ПС промышленных предприятий и сетей. Для удаленного управления и мониторинга используются современные интерфейсы и протоколы связи. Преимущество «ТОР 150» - простота и однотипность оборудования: применяются всего два типа терминала «ТОР 150 Т» и «ТОР 150 Н», при этом потребности в РЗА закрывается на 100%, обеспечивая все присоединения необходимыми защитами, а секции шин автоматикой АВР/ВНР. Встроенный осциллограф и регистратор событий имеют те же характеристики, что и у старших линеек терминалов «ТОР 200-16К», «ТОР 200-16» и «ТОР 300».

Особенности и достоинства

Вариант исполнения с и без OLED дисплея.
Корпус из нержавеющей стали, малая масса и габариты (205х150х119мм).
Широкий температурный диапазон работы (от -40С до +55С).
Питание через USB В порт, от ИТТ, = / ̴ 110/220 В.
Наличие функциональных кнопок на лицевой панели.
Свободная логика с редактором.
Интеграция в АСУ (Modbus, МЭК 60870-5-103/104, МЭК 61850 (MMS)).
Поддержка стандарта МЭК 61850 (MMS, GOOSE).
Высокая помехоустойчивость (ст.ж. не ниже 4, класс А).
Цифровой осциллограф (частота - 1000 и 2000 Гц, длительность до 400 секунд).
Параметры дискретных входов соответствуют СТО ПАО «Россети».

Конструктивное исполнение и аппаратная база

Конструктивно устройство «ТОР 150» представляет собой набор блоков, объединенных в нержавеющем металлическом корпусе. В устройстве использована только проверенная элементная база, применяемая в современных МП РЗА 6-750 кВ серии «ТОР 200-16К», «ТОР 200-16» и «ТОР 300».

Схема питания

От цепей оперативного напряжения (= / ̴ 110/220 В):
- диапазоны входного напряжения: = / ̴ 88÷264 В.
От цепей ИТТ:
- минимальный ток надёжной работы - 4 А в однофазном режиме, 2 А в двухфазном режиме;
- время готовности к отключению не более 0,25 с при токе ≥ 5 А.
От встроенного буферного накопителя:
- допустимые перерывы питания не менее 10 с;
- время заряда не более 60 с;
- возможность заряда от порта USB (тип В)/цепей ИТТ/цепей оперативного напряжения;
- мгновенная готовность к отключению;
- возможность управления выходными реле без оперативного питания.
От порта USB (тип В).

Типовые исполнения

Терминал защиты и автоматики с токовыми защитами «ТОР 150 Т».
Предусмотрен полный функциональный набор для ОЛ, ВВ и СВ.
Терминал с защитами по напряжению «ТОР 150 Н».
Реализован АВР секции шин, ЗМН, ЗПН, групповая ЗОЗЗ по 3U0.
