БПК-02

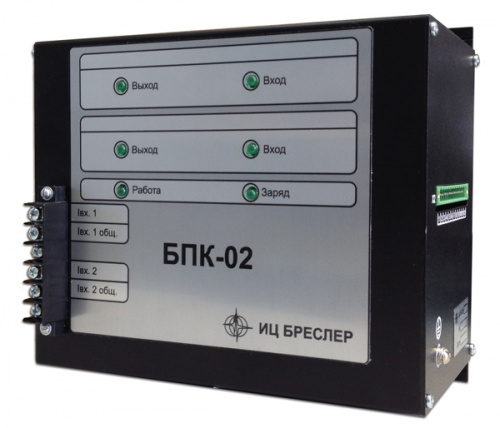

БПК-02 - Блок питания комбинированный
Назначение
Блок предназначен для применения в схемах вторичной коммутации распределительных устройств 6-110 кВ с переменным оперативным током и обеспечивает гарантированное напряжение питания устройств МП РЗА и цепей отключения высоковольтных выключателей.Общие сведения
Блок обеспечивает питание устройств МП РЗА и цепей отключения высоковольтных выключателей в следующих режимах:
- нормальном – при наличии переменного оперативного напряжения;
- аварийном – при протекании тока КЗ защищаемого присоединения.
Подключение к цепям напряжения осуществляется по двум независимым входам – основному и резервному. При этом, как правило, основной вход используется для подключения к трансформатору собственных нужд (ТСН), а резервный – к измерительному трансформатору напряжения (ТН).
Входы являются универсальными - любой из них может быть подключен к внешнему источнику как переменного, так и постоянного (выпрямленного переменного) напряжения.
Для работы в режимах глубокой просадки напряжения при близких КЗ, либо при неисправностях в цепях оперативного напряжения блок питания комбинированный содержит гальванически изолированные преобразователи переменного тока. Подключение к токовым цепям осуществляется через трансформаторы тока для каждой из фаз А и С. Для устранения увеличения выходного напряжения при значительных токах КЗ имеется схема регулирования, не позволяющая выходному напряжению возрастать свыше 240В. Имеется возможность работы блока при полном отсутствии переменного оперативного напряжения и наличии тока достаточной величины, протекающего через измерительные трансформаторы защищаемого присоединения.
В нормальном режиме БПК-02 потребляет мощность только от входа основного питания. Резервный канал при этом находится в ждущем режиме. В случае снижения напряжения на входе основного питания до 60В происходит автоматическое включение резервного канала питания. Также обеспечивается автоматический возврат к исходной схеме питания при восстановлении напряжения на основном входе.
В случае применения блока на объектах с загрязненной атмосферой, существенным наличием в ней агрессивных примесей, а также на объектах подверженных воздействию высокой влажности и значительным периодическим колебаниям температуры возможна поставка исполнения с выходным знакопеременным напряжением. При этом существенно снижается износ вторичных цепей, подключаемых к выходам блока, из-за снижения скорости старения вследствие электрохимической коррозии.
Технические данные и характеристики
|
Наименование параметра |
Значение |
|
Номинальный переменный ток |
5 А |
|
Термическая стойкость цепей переменного тока: – кратковременно в течение 1 с / 4 с – длительно |
500 А / 100 А 20 А |
|
Номинальное входное напряжение |
220 В пост./перемен. |
|
Допустимый диапазон изменения входного напряжения |
60-285В перемен 80-400В пост. |
|
Номинальное выходное напряжение выходов 1 и 2 (знакопеременное/постоянное * – оговаривается при заказе) |
220 В |
|
Рабочий диапазон выходного напряжения выходов 1 и 2 |
200-240 В |
|
Выходная мощность блока при питании от цепей тока: – двухфазный режим, ток 1 А – двухфазный режим, ток 5 А, длительно/1 с |
не менее 6 Вт не менее 17 Вт / 50 Вт |
|
Выходная мощность при питании от цепей напряжения: – входное напряжение 110 В – входное напряжение 220 В – кратковременно в течение 1 минуты |
20 Вт 40 Вт 60 Вт |
|
Потребляемая мощность по цепям тока при двухфазном питании: – при токе 2 А в каждой фазе и нагрузке 6 Вт – при токе 5 А в каждой фазе и нагрузке 50 Вт |
не более 5 ВА на фазу не более 35 ВА на фазу |
|
Потребляемая мощность по цепям напряжения – при нагрузке 6 Вт по выходу 1 – при нагрузке 6 Вт по выходу 1 и 50 Вт по выходу 2 |
не более 7,5 ВА не более 70 ВА |
|
Пиковая потребляемая мощность по цепям напряжения при нагрузке 6 Вт по выходу 1 и разряженной батарее конденсаторов (исполнение БПК-02-х3) |
не более 80 ВА в течение не более 200 мс |
|
Время установления напряжения выхода 1 при нагрузке 6 Вт – при подаче напряжения – при подаче в одну фазу тока величиной 2 А / 5 А |
не более 40 мс не более 100 мс / 60 мс |
|
Длительность провала выходного напряжения во время переключения с основного на резервный канал |
не более 20 мс |
|
Время установления напряжения выхода 2 при разряженной батарее конденсаторов (исполнение БПК-02-х3) – при подаче напряжения – при подаче в две фазы тока величиной 2 А |
не более 7 с не более 10 с |
|
Ёмкость батареи конденсаторов (исполнение БПК-02-х3) |
не менее 500 мкФ |
|
Срок службы батареи конденсаторов при температуре не более плюс 40°С (исполнение БПК-02-х3) |
не менее 25 лет |
|
Порог срабатывания схемы защиты от перегрузки и короткого замыкания по выходу |
0,5А |
|
Время срабатывания схемы защиты от перегрузки и короткого замыкания по выходу |
50 мс |
Структурные схемы «БПК-02»
БПК-02-10
БПК-02-13
