НТР-В-03

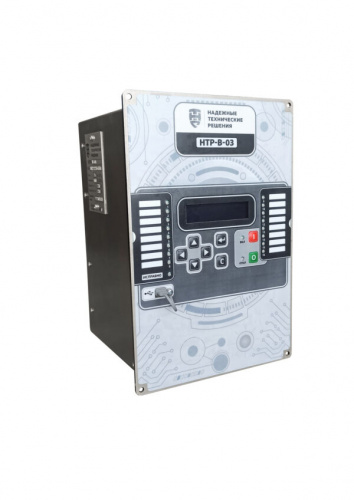

НТР-В-03 УСТРОЙСТВО ЗАЩИТЫ И АВТОМАТИКИ ДВИГАТЕЛЯ С ДИФФЕРЕНЦИАЛЬНОЙ ЗАЩИТОЙ
Назначение:
- Защита и автоматика линий 35 кВ.
- Защита и автоматика вводов и СВ 35 кВ.
- Резервная защита силового трансформатора 35 (110) кВ, автоматика и управление вводным выключателем ВН
| Наименование функции | Число ступеней |
| Основная защита (ОЗ), каждая из ступеней которой может назначаться как дистанционная (ДЗ) с разными видами характеристик или направленная максимальная токовая защита (МТЗ) с вольтметровой блокировкой | 7 |
| Отдельная ступень ДЗ с пониженными уставками по сопротивлению | 1 |
| Отстройка от нагрузки | + |
| Отдельные ступени направленной МТЗ с вольт — метровой блокировкой и зависимыми ампер — секундными характеристиками | 2 |
| Направленная защита от замыканий на землю (ЗНЗ) по 3Iо или Zо | 4 |
| Земляная защита для компенсированных сетей по высшим гармоникам 3Iо | 2 |
| Защиты по напряжению (ЗМН Uф, ЗМН Uл, ЗПНUл, ЗПН 3Uо, ЗМН U1, ЗПН U2) | 4 |
| Блокировка при неисправности цепей напряжения (БНН) | + |
| Защита по току обратной последовательности I2, I2/I1 (ОБР) | 2 |
| Автоматическое повторное включение (АПВ) | 2 |
| АЧР по частоте с возможностью блокировки или пуска по ССЧ | 2 |
| ЧАПВ по частоте с возможностью блокировки по СПЧ | 2 |
| АЧР-ЧАПВ (по дискретному входу) | 1/1 |
| УРОВ | 2 |
| Определение места повреждения (ОМП) | + |
| Автоматика управления выключателем (АУВ) | 1 |
| Контроль синхронизма (КС) | + |
| Учет ресурса выключателя | + |
| Измерение тока, напряжения, мощности, cos ф | + |
| Технический учет энергии | + |
| Питание по цепям тока | Опционально |
| Дешунтирование электромагнитов отключения выключателя | Опционально |
| Встроенный предварительно заряженный конденсатор для электромагнитов отключения типа MiTOP | Опционально |
| Группы уставок | 2 |
| Интерфейсы Ethernet, протоколы МЭК60870-5-104, МЭК61850-8-1 (GOOSE, MMS) | Опционально |
| Интерфейсы RS-485, протоколы Modbus-RTU, МЭК60870-5-103 | 1-2 |
| Интерфейс USB, сервисный, протокол Modbus-RTU | 1 |
* Функция КАМ может использоваться для блокировки МТЗ по мощности, как защита от потери нагрузки и как защита обратной мощности от подпитки места КЗ двигателем.
Основные технические характеристики устройства
| Наименование параметра | Значение |
| Номинальный ток, А | 5 |
| Номинальное напряжение цепей измерения, В | 100 |
| Диапазон уставок ДЗ, Ом | 0.1-500, 0,025-125 |
| Диапазон уставок МТЗ и ЗНЗ по расчетному току, А (вторичных) | 0,1-125 |
| Диапазон уставок ЗНЗ по измеренному току 3Iо, А | 0,004-5 |
| Диапазон уставок ЗНЗ по измеренному сопротивлению Zо, Ом | 25-25000 |
| Диапазон уставок ЗНЗвг для компенсированных сетей по сумме высших гармоник, А | 0,002-1 |
| Время срабатывания защит при питании от токовых цепей может возрастать на, не более, с | 0,15 |
| Диапазон рабочих температур, °С | от — 40 до +70 |
| Количество дискретных входов, шт | 4, 15, 26 |
| Количество выходных реле, шт | 5, 15 |
Особенности устройства
Уникальное сочетание функциональности и характеристик устройства РЗА присоединений распредсетей 6-35 кВ с возможностями для реализации цифровой подстанции с поддержкой стандарта МЭК 61850-8-1 (GOOSE и MMS).
- Универсальность ступеней ДЗ с разными видами характеристик на комплексной плоскости, реагирующих с одинаковой чувствительностью на разные виды КЗ, с блокировкой при неисправности цепей напряжения, блокировкой от качаний, отстройкой от нагрузки, обеспечением правильной работы по направлению мощности при близких КЗ по памяти.
- Универсальность ступеней МТЗ по фазным или линейным токам, с возможностями ввода/вывода направленности и разных видов пуска по напряжению, разными ампер-секундными характеристиками.
- Разнообразие возможностей использования ступеней ЗНЗ по 3Iо, Zо, 3Uо, дополненных зависимыми Ампер — секундными и Ом — секундными характеристиками, и наличие ступеней с работой по высшим гармоникам для сетей с компенсированной нейтралью.
- Возможность выполнения ступеней ЗМН и ЗПН с блокировкой при неисправности цепей напряжения и со специфическими решениями, облегчающими их использование в составе распределенной системы АВР.
- Возможность выполнения включения с контролем синхронизма, особенно актуальная на присоединениях с источниками собственной генерации.
- Облегчение и повышение оперативности работы с устройством за счет наличия на лицевой панели кнопок перехода на местное/дистанционное управление (М/Д), входа в журнал аварий (ЖА) и журнал событий (ЖС), квитирования (К).
- Расширенный диапазон питающих напряжений: 80-420 В (до 5 минут).
- Расширенный диапазон рабочих температур, от — 40°С до +70°С.
- Высокая степень защиты устройств по лицевой панели, IP54.
- Встроенное питание по цепям тока и дешунтирование или питание электромагнита отключения от встроенного предварительно заряженного конденсатора для электромагнитов отключения типа MiTOP.
- Встроенный источник для гарантированного питания дискретных входов.
- Высокая ремонтопригодность за счет модульной конструкции с легко заменяемыми унифицированными модулями для устройств разного назначения.
- Определение места повреждения.
- Учет ресурса выключателя.
- Измерение мощности по присоединению и технический учет электроэнергии.
- Программируемая логика.
