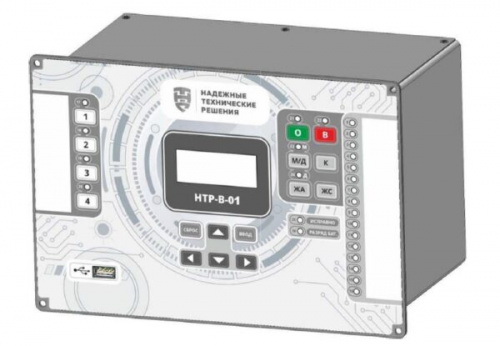

НТР-В-01
НТР-В-01 УСТРОЙСТВО НАПРАВЛЕННОЙ МАКСИМАЛЬНОЙ ТОКОВОЙ ЗАЩИТЫ
Устройство отвечает требованиям действующих нормативных документов, имеет необходимые интерфейсы связи с поддержкой стандарта МЭК 61850-8-1 и может использоваться в составе проекта цифровой подстанции.
Функции защиты и автоматики
Наименование функции | Количество |
Максимальная токовая защита (МТЗ) | 5 |
Направленная защита от замыканий на землю (ЗНЗ) по 3Iо или Zо | 4 |
Земляная защита для компенсированных сетей по высшим гармоникам 3Iо | 2 |
Защита по току обратной последовательности I2, I2/I1 (ОБР) | 2 |
Логическая защита шин (ЛЗШ) | 2 |
Оптическая дуговая защита | 3 |
Логика АЧР-ЧАПВ по дискретному входу | 1 |
УРОВ | 2 |
АПВ | 1 |
АВР-ВНР | + |
Определение места повреждения (ОМП) по току КЗ | + |
Управление выключателем (АУВ) | + |
Контроль цепей тока | + |
Контроль ресурса выключателя | + |
Измерение фазных токов, 3Io, 3Uo | + |
Питание по цепям тока | Опционально |
Дешунтирование электромагнитов отключения выключателя | Опционально |
Встроенный предварительно заряженный конденсатор для электромагнитов отключения типа MiTOP | Опционально |
Группы уставок | 2 |
Интерфейсы Ethernet, протокол МЭК61850-8-1 | Опционально, 2 |
Интерфейсы RS-485, протоколы Modbus-RTU, МЭК60870-5-103 | 2 |
Интерфейс USB, сервисный | 1 |
Основные технические характеристики устройства
Наименование параметра | Значение |
Номинальный ток, А | 5 |
Номинальное напряжение цепей измерения, В | 110 |
Диапазон уставок МТЗ и ЗНЗ по расчетному току, А (вторичных) | 0,1-125 |
Диапазон уставок ЗНЗ по измеренному току 3Iо, А | 0,004-5 |
Диапазон уставок ЗНЗ по измеренному сопротивлению Zо, Ом | 25-25000 |
Время готовности при питании от токовых цепей, не более, мс | 200 |
Диапазон рабочих температур, °С | от — 40 до +70 |
Количество дискретных входов, шт | 15 |
Количество выходных реле | 15 |
Особенности и преимущества устройства
- Уникальное сочетание функциональности и характеристик устройства РЗА присоединений распредсетей 6-35 кВ с возможностями для реализации цифровой подстанции с поддержкой GOOSE и MMS.
- Универсальность ступеней МТЗ по фазным или линейным токам, с возможностями ввода/вывода направленности и разных видов пуска по напряжению, разными ампер-секундными характеристиками.
- Разнообразие возможностей использования ступеней ЗНЗ по 3Iо, Zо, 3Uо и наличие ступеней с работой по высшим гармоникам для сетей с компенсированной нейтралью.
- Возможность выполнения ступеней ЗМН и ЗПН с блокировкой при неисправности цепей напряжения и со специфическими блокировками, облегчающими их использование в составе распределенной системы АВР.
- Облегчение и повышение оперативности работы с устройством за счет наличия на лицевой панели кнопок перехода на местное/дистанционное управление (М/Д), входа в журнал аварий (ЖА) и журнал событий (ЖС), квитирования (К).
- Расширенный диапазон питающих напряжений: 80-420 В.
- Расширенный диапазон рабочих температур, от — 40°С до +70°С.
- Высокая степень защиты устройств по лицевой панели, IP54.
- Встроенное питание по цепям тока и дешунтирование или питание электромагнита отключения от встроенного предварительно заряженного конденсатора для электромагнитов отключения типа MiTOP.
- Встроенный источник для гарантированного питания дискретных входов.
- Высокая ремонтопригодность за счет модульной конструкции с легко заменяемыми унифицированными модулями для устройств разного назначения.
- Определение места повреждения.
- Учет ресурса выключателя.
- Измерение мощности по присоединению и технический учет электроэнергии.
- Программируемая логика.
