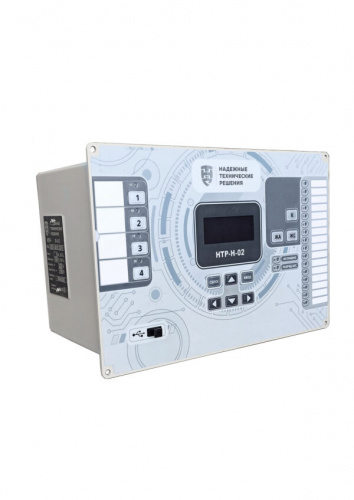

НТР-Н-02 УСТРОЙСТВО КОНТРОЛЯ ЦЕПЕЙ НАПРЯЖЕНИЯ И ЗАЩИТЫ ПО НАПРЯЖЕНИЮ

Устройство отвечает требованиям действующих нормативных документов, имеет необходимые интерфейсы связи с поддержкой стандарта МЭК 61850-8-1 и может использоваться в составе проекта цифровой подстанции.

Назначение:

• Защиты по напряжению и автоматика секции шин 6-35 кВ, в том числе АЧР-ЧАПВ.
• Контроль цепей напряжения ТН 6-35 кВ

Функции защиты и автоматики

Наименование функции	Количество
Защиты по напряжению (ЗМН Uф, ЗМН Uл, ЗПН Uл, ЗПН 3U0, ЗМН U1, ЗПН U2)	8
АЧР по частоте сети	4
ЧАПВ по частоте сети	4
Блокировка при неисправности цепей напряжения (БНН)	+
Измерение напряжений	+
Группы уставок	2
Интерфейсы Ethernet, протокол МЭК61850-8-1	Опционально, 2
Интерфейсы  RS-485, протоколы Modbus-RTU, МЭК60870-5-103	2
Интерфейс USB, сервисный	1

Основные технические характеристики устройства

Наименование параметра	Значение
Номинальное напряжение цепей измерения, В	100
Диапазон уставок защит по напряжению, В	1-150
Диапазон уставок очередей АЧР, Гц	45-51
Диапазон уставок очередей ЧАПВ, Гц	49-55
Диапазон рабочих температур, °С	от — 40 до +70
Количество дискретных входов, шт	15
Количество выходных реле	15

Особенности устройства

• Уникальное сочетание функциональности и характеристик устройства РЗА присоединений распредсетей 6-35 кВ с возможностями для реализации цифровой подстанции с поддержкой GOOSE и MMS.
• Универсальность и разнообразие видов защит по напряжению с назначением ЗМН на работу по фазным и линейным напряжениям, с возможностями блокировок при неисправности цепей напряжения (БНН).
• Широкие возможности организации АЧР и ЧАПВ с контролем скорости снижения и повышения частоты.
• Облегчение и повышение оперативности работы с устройством за счет наличия на лицевой панели кнопок входа в журнал аварий (ЖА) и журнал событий (ЖС), квитирования (К).
• Расширенный диапазон питающих напряжений: 80-420 В.
• Расширенный диапазон рабочих температур, от — 40°С до +70°С.
• Высокая степень защиты устройств по лицевой панели, IP54.
• Высокая ремонтопригодность за счет модульной конструкции с легко заменяемыми унифицированными модулями для устройств разного назначения.
• Программируемая логика.
