НТР-М-01

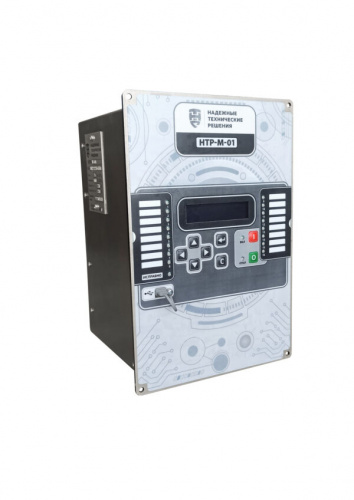

НТР-М-01 УСТРОЙСТВО ЗАЩИТЫ И АВТОМАТИКИ ДВИГАТЕЛЯ БЕЗ ДИФФЕРЕНЦИАЛЬНОЙ ЗАЩИТЫ
Функции защиты и автоматики
| Наименование функции | Число ступеней |
| Направленная/ненаправленная МТЗ с пуском минимального напряжения и возможностью его вывода, с зависимыми ампер-секундными характеристиками, с возможностью блокировки по КАМ и при групповом пуске | 4 |
| Контроль активной мощности (КАМ) по величине и направлению* | 3 |
| Направленная/ненаправленная защита от замыканий на землю (ЗНЗ) по отдельному входу 3I0 | 3 |
| Защита по току обратной последовательности (ОБР) с пуском по I2 или I2/I1 | 2 |
| Защиты по напряжению (ЗН: ЗМНф, ЗМНл, U1мin, ЗПН, U2мах, 3U0мах) | 5 |
| Блокировка при неисправности цепей напряжения БНН | + |
| Защита по частоте (ЗЧ) на повышение или понижение с возможностью блокировки режимом пуска двигателя | 2 |
| Защита от выпадения из синхронизма ЗВС (по снижению cos ϕ) | 1 |
| Защита от обратного вращения (ОБВ) | 1 |
| Защита минимального тока (ЗМТ) | 1 |
| Защита от несимметричных режимов по относительной разнице токов (ЗНР) | 1 |
| Защита от затяжного пуска (ЗЗП) и блокировки ротора (ЗБР) | 1 |
| Идентификация пуска двигателя (ИПД) | + |
| Защита от частых пусков (ЗЧП) | 1 |
| Защита от перегрева на основании тепловой модели (ТЗ) | 2 |
| Дополнительные функции (ДФ) | 8 |
| Автоматическое повторное включение (АПВ) | 1 |
| УРОВ | 1 |
| Автоматика и управление выключателем | 1 |
| Группы уставок | 2 |
| Интерфейсы Ethernet, RS-485, USB | + |
* Функция КАМ может использоваться для блокировки МТЗ по мощности, как защита от потери нагрузки и как защита обратной мощности от подпитки места КЗ двигателем.
Основные технические характеристики устройства
| Наименование параметра | Значение |
| Номинальный ток, А | 5 |
| Номинальное напряжение цепей измерения, В | 100 |
| Номинальная частота сети, Гц | 50 |
| Диапазон уставок по току МТЗ, А | 0,1-125 |
| Время возврата блокировки МТЗ при групповом пуске, с | 0,2-1 |
|
Диапазоны уставок КАМ:
-по верхней границе мощности, Вт -по нижней границе мощности, Вт -минимального порога контроля мощности, Вт -по направлению мощности |
0-99990-9999
0-100 Вперед/назад |
| Диапазон уставок ЗНЗ по току 3I0, А | 0,004-5 |
|
Диапазоны уставок ОБР:
-по I2, А -по I2/I1, о.е. |
0,2-200,02-1 |
| Диапазон уставок по напряжению ЗН, В | 1-150 |
|
Диапазоны уставок ЗЧ:
-по частоте срабатывания, Гц -по частоте возврата (отличие от срабатывания), Гц -по напряжению ограничения расчета частоты, В |
45-550,1-0,5
10-150 |
| Диапазон уставок ЗВС по снижению cosϕ | 0,1-0,9 |
| Диапазон уставок ОБВ по времени до полной остановки, с | 1-7200 |
|
Диапазоны уставок ЗМТ:
-по току нижнего порога, А -по току верхнего порога, А |
0,1-1250,1-125 |
|
Диапазоны уставок ЗНР:
-по относительной разности токов, % -по нижнему порогу, А |
1-1000,1-150 |
|
Диапазоны уставок ЗЗП и ЗБР:
-по пусковому току, А -по времени пуска двигателя, с -по времени блокировки ротора, с |
0,1-1250,1-120
0,1-120 |
|
Диапазоны уставок ИПД:
-по току нижней границы, А -по току верхней границы, А -по времени контроля пускового тока, мс -по длительности пуска, мс |
0,1-1250,1-125
10-1000 100-200000 |
|
Диапазоны уставок ЗЧП:
-по общему числу пусков -по числу горячих пусков -по числу холодных пусков -по времени контроля общего числа пусков, мин -по минимальному времени пауз между пусками, мин |
1-101-10
1-10 1-1440 1-300 |
|
Диапазоны уставок защиты от перегрева на основании тепловой модели:
-постоянной времени включенного двигателя Твкл, с -постоянной времени отключенного двигателя Тоткл, с -по перегреву аварийного отключения Еоткл, % -по перегреву деблокировки включения, Евозвр, % По перегреву предупредительной сигнализации, % |
100-10000100-10000
50-100 50-100 50-100 |
| Рабочий диапазон питающего напряжения устройства, длительно ~/ =, В | 80-264 |
| Допустимое повышение питающего напряжения на время до 5 минут, В | 420 |
| Потребление по цепям питания при не срабатывании выходных реле, Вт | 10 |
| Увеличение потребления при срабатывании реле, Вт/реле | 0,25 |
| Диапазон рабочих температур, °С | от -40 до +70 |
| Количество дискретных входов* | 11/22/33/(44) |
| Количество выходных реле* | 10/20/30/(40) |
*Общее количество блоков дискретных входов (11DI) и выходных реле (10RL) не должно превышать 4.
Особенности устройства
- Устройство содержит достаточный объем функции, необходимых для защиты как асинхронных, так и синхронных двигателей, не требующих применения дифференциальной защиты.
- Любая из ступеней МТЗ может иметь блокировку при групповом пуске двигателей для отстройки от этого режима и блокировку по активной мощности через функцию КАМ для отстройки от мощности нагрузки.
- ЗНЗ кроме собственно чувствительной защиты от замыканий на землю имеет уствку нуля фазного напряжения и функциональность, позволяющую определять поврежденную фазу.
- ОБР может использоваться как защита от несимметричных междуфазных КЗ в обмотках статора и как эффективная защита от неполнофазных режимов. При этом назначение на работу по отношению I2/I1 позволяет дополнительно повысить чувствительность защиты от неполнофазных режимов при малой нагрузке двигателя.
- Защита по току обратной последовательности (ОБР) с учетом пониженного значения сопротивления обратной последовательности двигателя по сравнению с сопротивлением прямой позволяет эффективней защищать двигатель от неполнофазных режимов, чем защита по напряжению обратной последовательности, причем такая защита выявляет повреждение режима питания двигателя даже в кабеле между точкой установки защиты и двигателем.
- Наличие защиты от перегрева на основе тепловой модели
Преимущества
- Универсальное устройство защиты асинхронного или синхронного двигателя с полным комплексом защит двигателя когда отсутствует необходимость дифференциальной защиты.
- Выполнение защиты от перегрева на основе тепловой модели без специальных датчиков, позволяет ее использовать на любых типах двигателей без их дооснащения датчиками.
- Достаточные возможности программируемой логики при простой ее реализации.
- Расширенный диапазон допустимых питающих напряжений ~/ = от 80 до 420 В (до 5 мин).
- Расширенный диапазон рабочих температур от -40°С до +70°С.
- Невысокое энергопотребление, от 10 Вт.
- Высокая степень защиты устройств по лицевой панели, IP54.
- Высокая ремонтопригодность за счет модульной конструкции с легко заменяемыми унифицированными модулями для устройств разного назначения.
- Укомплектованность устройства большим объемом сопроводительной документации (РЭ, рекомендации по выбору уставок, методические указания по наладке и пр.).
