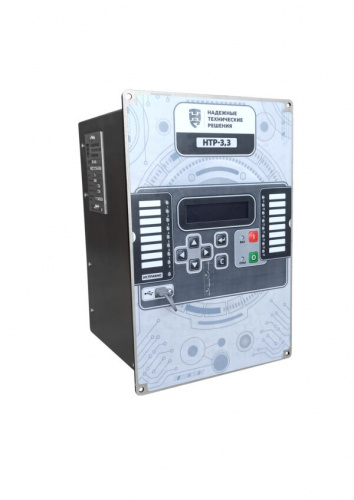

НТР-3,3
НТР-3,3 КОМПЛЕКС ЗАЩИТЫ ФИДЕРА КОНТАКТНОЙ СЕТИ ПОСТОЯННОГО ТОКА
ОПИСАНИЕ
Состав и особенности подключения комплекса
Комплекс состоит из блока измерительного НТР-3,3-БИ и блока релейного НТР-3,3-БР. Подключение блока НТР-3,3-БР к первичному току и первичным напряжениям контактной сети 3,3кВ осуществляется через блок измерительный НТР-3,3-БИ. Информационная связь между блоками НТР-3,3-БИ и НТР-3,3-БР осуществляется с гальванической развязкой в цифровом виде через оптический кабель.
Комплекс контролирует (через НТР-3,3-БИ):
— первичный ток в диапазоне от минус 20,5 до плюс 20,5кА;
-первичное напряжение для работы защиты в диапазоне от минус 6141 до плюс 6141В;
-два первичных напряжения на контактах выключателя в диапазоне от минус 12 до плюс 12кВ.
Схемы подключения первичного тока и первичных напряжений к НТР-3,3-БИ в зависимости от взаимного расположения контактов быстродействующего выключателя БВ1, БВ2 и шунта для измерения тока приведены в руководстве по эксплуатации устройства и доступны по ссылке из настоящего документа.
Функции защиты и автоматики
| Наименование функции | Количество |
| Максимальная токовая защита (МТЗ прямо-обратно) | 2 |
| Защита по приращению тока (ЗПТ) | 1 |
| Дистанционная защита (ДЗ) | 2 |
| Защита по скорости нарастания тока (ЗСНТ) | 2 |
| Защита минимального напряжения (ЗМН) | 1 |
| Защита максимального напряжения (ЗПН) | 1 |
| Время токовая защита (ВТЗ) | 1 |
| Защита по напряжению холостого хода (ЗНХХ) | 1 |
| УРОВ | 1 |
| АЧР-ЧАПВ (по дискретному входу) | 2/2 |
| Двукратное автоматическое повторное включение (АПВ) | 1 |
| Дополнительные функции (ДФ) | 8 |
| Осциллограф | До 4 сек. |
| Учет ресурса выключателя | + |
| Автоматика и управление выключателем (АУВ) с двумя БВ1 и БВ2 | + |
| Автоматика управления линейным разъединителем (АУЛР) | + |
| Группы уставок | 2 |
| Интерфейсы Ethernet (модуль СОМ), протоколы МЭК60870-5-104, МЭК61850-8-1 | 2 |
| Интерфейсы RS-485 (модуль PW -1, модуль СОМ -2), протоколы Modbus-RTU, МЭК60870-5-103 | До 3 |
| Интерфейс USB (лицевая панель), протокол Modbus-RTU | 1 |
| Наименование параметра | Значение |
| Диапазон уставок МТЗ, А | 500-8000 |
| Диапазон уставок ЗПТ по приращению тока, А | 100-6000 |
| Диапазон уставок по интервалу времени контроля приращения тока, мс | 0-1000 |
| Диапазон уставок ДЗ, Ом (первичных) | 0,1-5 |
| Диапазон уставок ЗСНТ по скорости нарастания тока, А/мс | 20-2000 |
| Диапазон уставок ЗМН, В | 500-3000 |
| Диапазон уставок ЗПН, В | 3000-6000 |
| Диапазон уставок по току ВТЗ, А | 100-5000 |
| Диапазон уставок по времени ВТЗ, мин | 0-120 |
| Диапазон уставок ЗНХХ, В | 3000-6000 |
| Диапазон рабочих температур, °С | от — 40 до +70 |
| Количество дискретных входов по исполнениям, шт | 11-33* |
| Количество выходных реле по исполнениям, шт | 10-30* |
*Общее количество блоков дискретных входов (11 DI) и блоков выходных реле (10 KL) – 4 шт.
Особенности и преимущества устройства
- Подключение непосредственно к первичному току и первичным напряжениям контактной сети постоянного тока 3,3кВ через комплектуемый блок НТР-3,3-БИ и задание уставок в первичных единицах.
- Реализация полного комплекта специфических функций релейной защиты и автоматики фидера, востребованных в контактных сетях постоянного тока.
- Учет особенностей организации первичной схемы питания фидера контактной сети с двумя или одним контактом быстродействующих выключателей и разными местами включения шунта для измерения тока.
- Реализация характерных для контактных сетей схем управления быстродействующими выключателями и линейным разъединителем с контролем исправности цепей включения/отключения и неодновременности работы выключателей.
- Расширенные возможности по реализуемым интерфейсам связи и поддерживаемым протоколам обмена.
- Сочетание функциональности и характеристик устройства РЗА фидера контактной сети постоянного тока с возможностями для реализации цифровой подстанции по архитектуре II типа с поддержкой GOOSE и MMS.
- Расширенный диапазон питающих напряжений: 80-420 В.
- Расширенный диапазон рабочих температур, от — 40°С до +70°С.
- Высокая степень защиты устройств по лицевой панели, IP54.
- Высокая ремонтопригодность за счет модульной конструкции с легко заменяемыми унифицированными модулями для устройства защиты фидера контактной сети постоянного тока и подстанционных устройств разного назначения.
- Учет ресурса выключателя.
- Программируемая логика.
