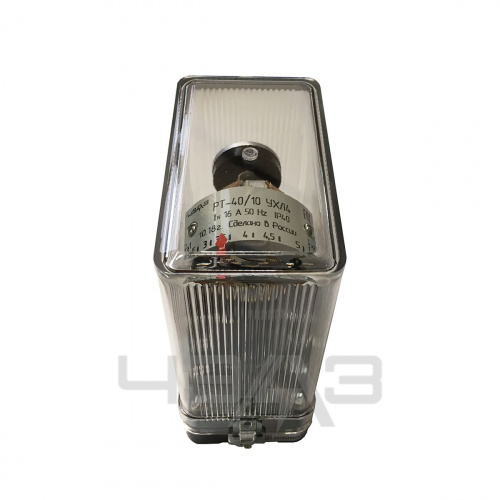

Реле максимального тока РТ 40, 140
Назначение
Реле предназначены для применения в схемах релейной защиты и автоматики энергетических систем в качестве органа, реагирующего на повышение тока.
Типоисполнения
|
Типоисполнение реле |
Пределы уставки на ток срабатывания реле, А |
Номинальный ток, А |
Потребляемая мощность при токе минимальной уставки, VА, не более |
Номенклатурный номер |
||
|
соединение катушек |
соединение катушек |
|||||
|
последоват. 1 диапазон |
параллельное 2 диапазон |
последоват. 1 диапазон |
параллельное 2 диапазон |
|||
|
РТ 40/0,2 |
0,05-0,1 |
0,1-0,2 |
0,4 |
1,0 |
0,2 |
21 040 001 7 * |
|
РТ 40/0,6 |
0,15-0,3 |
0,3-0,6 |
1,6 |
2,5 |
0,2 |
21 040 002 7 |
|
РТ 40/2 |
0,5 –1,0 |
1,0-2,0 |
2,5 |
6,3 |
0,2 |
21 040 003 7 |
|
РТ 40/6 |
1,5 –3,0 |
3,0-6,0 |
10 |
16 |
0,5 |
21 040 004 7 |
|
РТ 40/10 |
2,5 –5,0 |
5,0-10,0 |
16 |
16 |
0,5 |
21 040 005 7 |
|
РТ 40/20 |
5 ,0 -10,0 |
10,0-20,0 |
16 |
16 |
0,5 |
21 040 007 7 |
|
РТ 40/50 |
12,5-25,0 |
25,0-50,0 |
16 |
16 |
0,8 |
21 040 008 7 |
|
РТ 40/100 |
25,0-50,0 |
50,0-100,0 |
16 |
16 |
1,8 |
21 040 009 7 |
|
РТ 40/200 |
50,0-100,0 |
100,0-200,0 |
16 |
16 |
8 |
21 040 010 7 |
|
РТ 140/0,2 |
0,05-0,1 |
0,1-0,2 |
0,4 |
1,0 |
0,2 |
21 140 001 N |
|
РТ 140/0,6 |
0,15-0,3 |
0,3-0,6 |
1,6 |
2,5 |
0,2 |
21 140 002 N |
|
РТ 140/2 |
0,5 –1,0 |
1,0-2,0 |
2,5 |
6,3 |
0,2 |
21 140 003 N |
|
РТ 140/6 |
1,5 –3,0 |
3,0-6,0 |
10 |
16 |
0,5 |
21 140 004 N |
|
РТ 140/10 |
2,5 –5,0 |
5,0-10,0 |
16 |
16 |
0,5 |
21 140 005 N |
|
РТ 140/20 |
5 ,0 -10,0 |
10,0-20,0 |
16 |
16 |
0,5 |
21 140 007 N |
|
РТ 140/50 |
12,5-25,0 |
25,0-50,0 |
16 |
16 |
0,8 |
21 140 008 N |
|
РТ 140/100 |
25,0-50,0 |
50,0-100,0 |
16 |
16 |
1,8 |
21 140 009 N |
|
РТ 140/200 |
50,0-100,0 |
100,0-200,0 |
16 |
16 |
8 |
21 140 010 N |
Структура условного обозначения
РТ Х40/ХХ Х4
- РТ - реле тока;
- Х - наличие цифры 1 обозначает реле в унифицированной оболочке;
- 40 - номер разработки;
- ХХ - ток максимальной уставки, А: 0,2; 0,6; 2; 6; 10; 20; 50; 100; 200;
- Х4 - климатическое исполнение (УХЛ, 0) и категория размещения (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.
ПРИ ЗАКАЗЕ НЕОБХОДИМО УКАЗАТЬ:
- обозначение типа реле;
- климатическое исполнение и категорию размещения (УХЛ4 или О4);
- вид присоединения внешних проводников: переднее или заднее винтом – для РТ 140;
- номер технических условий.
Технические сведения
| Наименование | Значение |
|---|---|
| Номинальная частота, Hz | 50 |
| Количество контактов | |
| - замыкающих | 1 |
| - размыкающих | 1 |
| Класс точности | 5 |
| Коэффициент возврата, не менее: | |
| - на минимальной уставке шкалы | 0,85 |
| - на оcтальных уставках шкалы | 0,8 |
| Время замыкания замыкающего контакта, s, не более: | |
| при отношении входного тока к току срабатывания, равном: | |
| - 1,2 | 0,1 |
| - 3,0 | 0,03 |
| Длительно допустимый ток на обмотках катушек, А | 1,1 Iн |
| Коммутационная способность контактов реле при напряжении от 24 до 250 V или токе не более 2 А: | |
| - в цепях постоянного тока с постоянной времени не более 0,005 s, W | 60 |
| - в цепях переменного тока с коэффициентом мощности не менее 0,5, VА | 300 |
| Коммутационная износостойкость, циклы ВО | 2500 |
| Конструктивное исполнение по способу присоединения внешних проводников | переднее, заднее (винтом или шпилькой) |
| Габаритные размеры, mm, не более: | 67 х 128 х 158 |
| Масса, кg, не более: | 0,7 |
Условия эксплуатации
Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69. Диапазон рабочих температур окружающего воздуха от -20 до +55°С для исполнения УХЛ4 и от -10 до +55°С для исполнения О4. Группа механического исполнения М39 по ГОСТ 17516.1-90. Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-6.
Конструкция

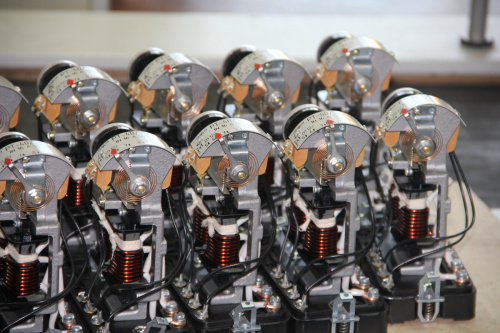

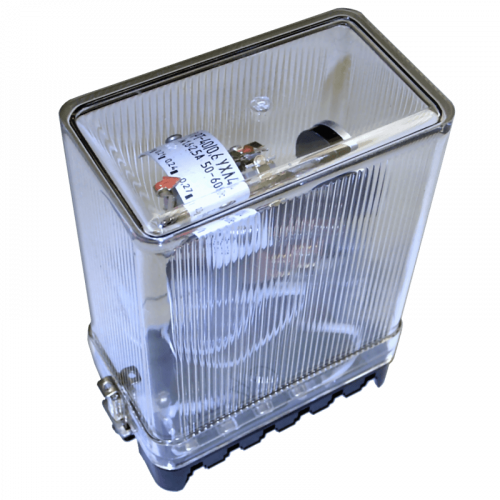

Все элементы схемы реле смонтированы внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха.
