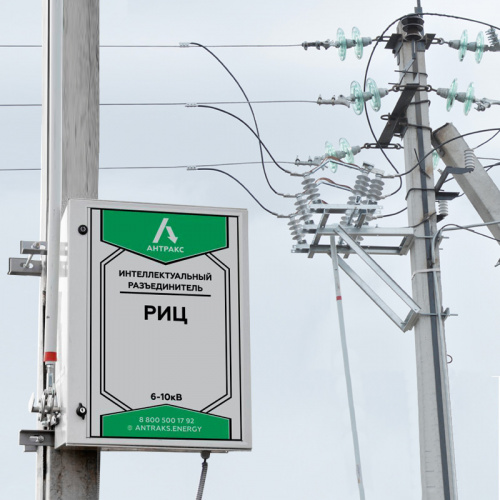

РИЦ
Интеллектуальный цифровой
управляемый разъединитель
РИЦ
Интеллектуальный трехполюсный разъединитель РИЦ предназначен для оперативного дистанционного секционирования воздушных линий электропередачи 6-10 кВ и определения устойчивых и неустойчивых аварийных процессов, включая все виды замыканий на землю.
- Включение РИЦ в систему автоматизации позволит построить эффективную и недорогую систему секционирования линии.
- Оперативные переключения участков электрической цепи выполняются с помощью автоматизированного привода, размещенного в шкафу управления разъединителя.
- Состояние разъединителя отображается на пульте управления диспетчера и непосредственно на блоке управления РИЦ.
Основные функциональные возможности РИЦ:
- определение типа аварии (КЗ, ОЗЗ) на линии;
- определение направления аварии при ОЗЗ (модель ИКЗ-В34Л);
- селективное определение всех типов аварийных ситуаций, включая ОЗЗ с низкими токами и неустойчивые аварийные процессы;
- автоматическое отключение поврежденного участка ВЛ во время бестоковой паузы цикла АПВ;
- наблюдаемость каждого участка сети за счёт использования ИКЗ с функционалом определения направления протекания аварийных токов;
- блокировка управления разъединителем при наличии напряжения и/или тока;
- дистанционное управление участками сети;
- интеграция в SCADA-систему пользователя;
- совмещение двух устройств в одном: разъединитель и индикатор поврежденного участка;
- резервная батарея – 12 В;
- время работы от батареи – 24 часа (не менее 50 циклов включения/отключения разъединителя);
- возможна комплектация заземляющими ножами;
- блокировка включения при включенном положении заземлителя.
Назначение РИЦ:
- дистанционное отключение линии или контролируемого участка в бестоковую паузу;
- создание видимого разрыва в цепи;
- определение места аварии;
- наблюдение работы каждого участка линии при взаимосвязанной работе с индикаторами короткого замыкания серии ИКЗ-ВхЛ.
Установка РИЦ:
• в местах секционирования воздушной линии;
• вместо коммутационных аппаратов, переключаемых вручную.
Оперативные переключения (включения/ отключения) под напряжением обесточенных участков электрической цепи выполняются с помощью автоматизированного привода, размещенного в шкафу управления разъединителя.
Состояние разъединителя (включен/ отключен) отображается на пульте управления диспетчера и непосредственно на блоке управления разъединителя (механический флажок и индикаторные лампы).
Виды управления приводом | Описание | |
Дистанционный | Удаленное отключение, включение разъединителя с пульта управления диспетчера выполняется по команде с помощью управляющих сигналов через SCADA-систему по протоколу МЭК-60870-5-104 | На пульт диспетчера выводятся сигналы состояния привода и состояния индикаторов ИКЗ |
Местный режим |
Управление осуществляется с кнопок на дверце внутреннего шкафа блока управления. На дверце внутреннего шкафа размещены: - индикаторы состояния привода разъединителя; - органы управления привода: кнопки управления приводом, кнопка аварийной остановки. В режиме «Местный» блок управления приводом блокирует команды с ПУ диспетчера |
|
Ручной режим |
Управление приводом происходит путем удержания кнопок - при отпущенной кнопке привод останавливается; - при механическом разъединении муфты, соединяющей привод с разъединителем, управление становится возможным напрямую с помощью рычага без участия привода |
Разъединитель, его привод, блок управления размещаются на опоре линии электропередач 6-10 кВ.
Конструкция разъединителя с приводом:
- обеспечивает фиксацию как в отключенном, так и включенном положениях;
- исключает самопроизвольное включение и отключение под действием:
- силы тяжести;
- вибраций;
- ударов умеренной силы или случайного прикосновения к соединительным тягам приводов;
- электродинамических усилий тока короткого замыкания.
- снабжена элементами для установки запирающих устройств;
- снабжена блокировкой при наличии напряжения и тока на ВЛ.
Комплектация интеллектуального разъединителя РИЦ:
• разъединитель наружной установки;
• индикаторы короткого замыкания для воздушных линий электропередачи линейки ИКЗ-В3хЛ производства ООО МНПП «АНТРАКС». Комплекты на основе модификаций ИКЗ-В3хЛ оснащены радиоканалом ближней связи стандарта Bluetooth Low Energy (BLE) 2,4 ГГц, получение информации и настройка приборов может осуществляться с помощью переносного пульта: Android-смартфона, поддерживающего протокол Bluetooth, с установленным специальным ПО ППИ-3;
• шкаф управления, включающий в себя привод, органы местного управления и средства информационного обмена с центром диспетчерского управления;
• трансформатор собственных нужд типа ОЛ с ограничителями перенапряжений;
• монтажные комплекты.
Функциональная структура РИЦ:
• КСПД – контроллер сбора и передачи информации в штатном режиме функционирования поддерживает непрерывный обмен информацией по протоколу BLE с ИКЗ для получения текущих значений замеренных характеристик в линии электропередачи;
• GSM-модем – оператор сотовой связи выдаёт модему фиксированный IP-адрес, привязанный к номеру SIM-карты. Модем открывает по этому адресу порт для приёма соединения по протоколу МЭК-60870-5-104;
• SCADA-система активирует соединение по протоколу и опрашивает устройства. В случае возникновения аварии на линии, индикаторы фиксируют его, и передают информацию на КСПД, а КСПД передает через GSM-модем в SCADA-систему спорадический сигнал об изменении состояния индикации ИКЗ
• Контроллер привода:
- получает управляющие сигналы от диспетчера, приходящие в GSM-модем по протоколу МЭК-60870-5-104, откуда сигналы передаются по протоколу Modbus в Контроллер привода;
- передает информацию о состоянии привода и собственное состояние по Modbus в GSM-модем
Индикаторы ИКЗ-В34:
Индикаторы ИКЗ-В34Л закрепляются непосредственно на проводах линии электропередачи. Для монтажа/демонтажа индикатора предусмотрен специальный инструмент, устанавливающийся на монтажную штангу и позволяющий производить работы без отключения линии.
• Комплект ИКЗ-В34Л состоит из трёх индикаторов ИКЗ-В34Л, обеспечивает совместную обработку данных, каждый индикатор измеряет токи и напряжения в конкретном проводе:
- фиксируют межфазные замыкания и однофазные замыкания на землю (ОЗЗ) от 0,5 А;
- определяют направление аварии (ОЗЗ)
• Индикатор ИКЗ-В34Л передаёт информацию об аварийных ситуациях по радиоканалу ближней связи;
• Блок КСПД проводит в свою очередь анализ параметров, полученных от всех индикаторов ИКЗ-В34Л, в случае превышения уставок определяет тип аварии на основе полученных данных и передает информацию об аварии через GSM-модем в SCADA-систему пользователя по протоколу МЭК-60870-5-104;
• Состояние комплектов возможно определить:
- при обходе линии:
- визуально. В случае фиксации аварии в нижней части корпуса ИКЗ-В34Л начинают вспыхивать свeрхъяркие светодиоды;
- по радиоканалу ближней связи с помощью переносного пульта;
- дистанционно состояние комплекта определяется с помощью GSM-модуля, позволяющего передавать данные напрямую в SCADA-систему
Технические характеристики привода разъединителя ПРА
Параметры | Значение |
Типы разъединителей управляемые ПРА | линейные качающегося и рубящего типа наружной установки |
Комплектация индикаторами ИКЗ-В3хЛ | + |
Управление разъединителем |
- дистанционное управление с пульта диспетчера; - автоматизированное местное управление; - ручное управления |
Основное питание | трансформатор собственных нужд типа ОЛ 230 В |
Автономное питание | Аккумулятор (24 часа) |
Напряжение и ёмкость аккумулятора | 12 В/28 А*ч |
Количество циклов включения/отключения разъединителя от АКБ | не менее 5 |
Максимальное усилие перемещения, создаваемое приводом | 4500 Н |
Габариты | 800х711х350 мм |
Масса | не более 60 кг |
Время открытия/закрытия разъединителя | 3 сек |
Датчик открытия двери наружного шкафа управления | + |
Общее описание приборов | |
Класс напряжения воздушных линий | 6-10 кВ |
Частота сети | 50 Гц |
Интеграция со SCADA системами: | поддержка протокола передачи данных по ГОСТ Р МЭК 60870-5-104 |
Локальная связь (пульт) | Bluetooth |
Дальняя связь | GSM/GPRS модем |
Исполнение | |
Место установки | На опору ВЛ с помощью монтажного комплекта |
Температурный диапазон | Стандартный от – 40°С до +60°С |
Степень защиты устройств |
Наружный шкаф управления: IP 54 по ГОСТ 14254 Внутренний шкаф модуля управления: IP 66 по ГОСТ 14254 |
Воздействие климатических факторов внешней среды | Соответствуют исполнению УХЛ категории размещения 1 по ГОСТ 15150-69 |
Технические параметры разъединителей типа РЛК-10
Параметры | Значение |
Номинальное напряжение (Uном), кВ | 10 |
Наибольшее рабочее напряжение (U н.р.), кВ | 12 |
Номинальный ток (Iном), А | 400 |
Номинальный кратковременный выдерживаемый ток (термическая стойкость) (Iт,), кА | 10 при времени действия для главных ножей в течение 3 сек. |
Наибольший пик номинального кратковременного тока (электродинамическая стойкость) (Iд,), кА | 25 |
Время протекания номинального кратковременного выдерживаемого тока, с | 3 |
Напряжение питания привода (Uп. ном), В |
Для переменного тока частоты 50 Гц – 230. Примечание – номинальные напряжения вспомогательных цепей могут отличаться от номинального напряжения цепей управления и электродвигателей приводов зависимого действия |
Допустимые механические нагрузки на выводы с учетом влияния ветра и гололеда, Н, не менее | 200 |
Номинальная частота, Гц | 50 |
