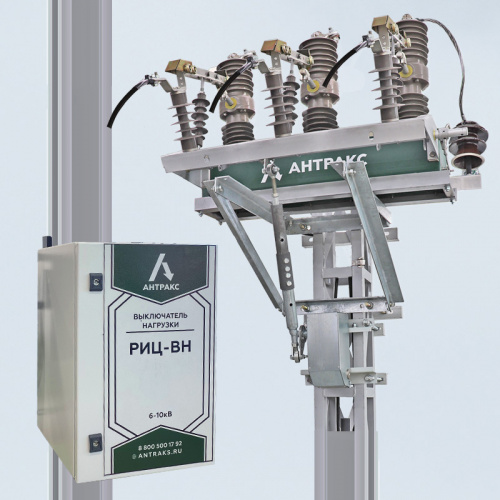

Выключатель нагрузки
РИЦ-ВН

Выключатель нагрузки РИЦ-ВН  предназначен для оперативного дистанционного секционирования воздушных линий и селективного определения устойчивых и неустойчивых аварийных процессов, включая все виды замыканий на землю.

Выключатель нагрузки позволяет производить коммутацию линии в нормальных условиях с токами до 1000 А. Таким образом возможно отключение нагрузки и секционирование линии без отключения вышестоящих выключателей или реклоузеров.

Выключатель нагрузки создает видимый разрыв в цепи между оборудованием, которое выведено в ремонт, и оборудованием, которое находится под рабочим напряжением.

Возможности РИЦ-ВН:

• селективное определение всех типов аварийных ситуаций в сетях с компенсированной, изолированной, резистивной и глухозаземлённой нейтралью;
• фиксация направления протекания аварийного тока — к питающей подстанции/от питающей подстанции;
• оперативная беспроводная передача информации о текущем состоянии ВЛ и ВН;
• автоматическое (в цикле АПВ), либо по команде диспетчера, отключение поврежденного участка линии;
• автоматическое отключение и выделение поврежденного участка воздушной линии с сохранением напряжения на неповрежденных участках при работе в комплексе устройств с нашей системой КОМОРСАН (ПТК FLISR) ;
• оперативное переключение в распределительной сети в нормальном и послеаварийных режимах работы ;
• контроль исправности сети после завершения ремонтных работ и восстановления напряжения;
• выполнение функции сетевого АВР при кольцевании ВЛ;
• возможность отключения нагрузки и секционирование линии без отключения вышестоящих выключателей или реклоузеров.

Преимущества РИЦ-ВН:

• Сокращение числа отключённых пользователей:
  Высокая селективность выключателя нагрузки РИЦ-ВН в комплексе с КОМОРСАН выделяет участок с местом повреждения.
• Оптимизация восстановительных работ:
  Более чем в 8 раз сокращается время поиска точного места аварии.
• Информационный обмен:
  РИЦ-ВН поддерживает все используемые в настоящее время протоколы обмена данными (МЭК 60870-5-104).
• Уникальная и надежная конструкция:
  Сочетает в устройстве РИЦ-ВН индикаторы ИКЗ-В3, вакуумный выключатель, разъединитель.
• Простота коммуникации:
  РИЦ-ВН легко управляется  с помощью модуля программного обеспечения КОМОРСАН.
• Бесперебойная работа:
  На одном заряде аккумулятора РИЦ-ВН обеспечивает 48 часов бесперебойной работы (20 циклов). После восстановления питания в линии происходит подзарядка аккумулятора.
• Работа в любых климатических условиях:
  От -40°С* до +60°С, в том числе при соляном тумане и неоднократных переходах через «точку росы» в течение недели.
• Видимый разрыв и безопасность ремонтных работ.
• Определение ОЗЗ с высокой точностью.
• Направленное определение ОЗЗ.
• Дополнительные опоры не требуются.
• РИЦ-ВН полностью совместим с ИКЗ-В производства АНТРАКС.

Комплектация РИЦ-ВН:

• Выключатель нагрузки;
• Шкаф управления;
• Комплект ИКЗ-В3х.

Выключатель нагрузки имеет в своем составе вакуумный выключатель, позволяющий отключать токи нагрузки и разъединитель, создающий видимый разрыв.

Работа выключателя возможна как в автоматическом, так и в ручном режиме.

Передача данных и управление идет по GSM каналу связи по протоколу IEC 60870-5-104.

Технические характеристики выключателя нагрузки РИЦ-ВН
