УП-4

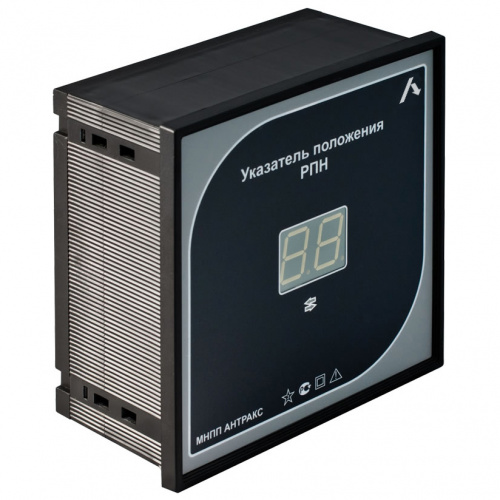

Указатель положения привода УП-4
УП-4 -указатель с датчиком, имеющим аналоговый выход «Токовая петля»Двухразрядные цифровые указатели положения привода РПН (логометры) УП 4 разработаны для работы с приводами MR, ED-S, а также c любыми другими приводами с резистивными датчиками, имеющими аналоговый выход типа «токовая петля» 0-5 мА, 0-20 мА, 4-20 мА.Возможна установка на приводы MZ-2, MZ-4 производства Болгарии с заменой штатного резистивного датчика на цифровой датчик положения привода ДП-4 производства компании «АНТРАКС», оснащен аналоговым выходом «Токовая петля».
Также возможна работа с отечественными приводами, рассчитанными на сельсин-датчик (типа РНТ-13, ПДП-4 и т.д.) с заменой сельсин-датчика датчиком положения привода ДП-3 производства компании «АНТРАКС» с аналоговым выходом типа «токова петля 0-5 мА, 0-20 мА, 4-20 мА.
Вся линейка УП 4х оснащена цифровыми выходами RS-485/ RS-232 (корпус Е только RS-485):
- для передачи информации о ступени привода в АСУ ТП или ТМ;
- для подключения к ПК и настройки прибора с помощью специального программного обеспечения.
Указатели УП 4 выпускаются в корпусах типоразмеров от Б до Е (кроме настенного варианта).
|
Подключаемые типы датчиков |
|
|
Возможные цифровые выходы |
|
|
Тип корпуса |
Б, В, Г, Д, Е |
|
Напряжение питания: |
|
|
для указателей в корпусах Б, В, Г, Д, Е |
90 – 370 В |
|
входное напряжение переменного тока |
85 – 264 В |
|
входное напряжение постоянного тока |
120 – 370 В |
|
Потребляемая мощность, не более |
5 Вт |
|
Яркость свечения индикатора |
10000 мкд |
|
Максимальный ток на клеммах реле управления |
120 мA |
|
Максимальное допустимое напряжение на клеммах реле управления |
400 В |
|
Воздействие климатических факторов внешней среды: ГОСТ 52931-2008 ГОСТ 15150-69 |
группа С4 УХЛ, категория размещения 4.1 |
|
Воздействие механических факторов внешней среды: ГОСТ 17516.1 |
М7 |
|
Степень защиты указателя: ГОСТ 14254 |
IP 20 |
|
Температурный диапазон |
от -40 до +50 °С |
|
Гарантийный срок |
5 лет |
|
Срок службы |
15 лет |
