Указатель положения привода УП-31

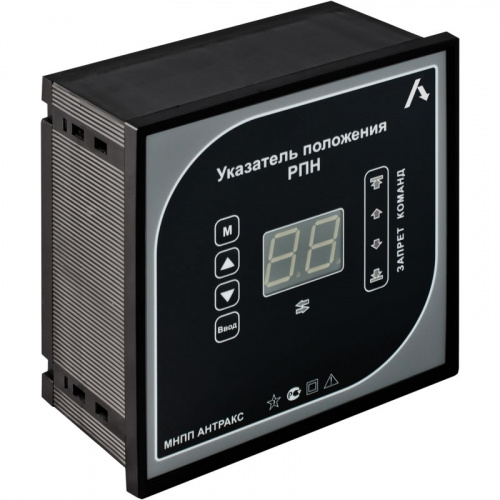

УП-31 - указатель положения привода РПН с сельсин-датчикомДвухразрядные цифровые указатели положения привода РПН УП 31 разработаны для работы с приводами, использующими сельсин-датчик, они подключаются напрямую к штатному сельсин-датчику привода типа БД404 или БД1404.
УП 31 подходят для установки на все приводы (типа РНТ-13, ПДП-1, ПДП-4, МА-1, МАК-1 и другие), комплектуемые вышеуказанными датчиками для замены старых указателей положения РПН.
Дополнительные возможности:
- клавиатура для настройки и калибровки прибора;
- изменение яркости свечения индикатора;
- автоматика предельно допустимых положений привода РПН, позволяющая устанавливать граничные ступени;
- индикация положения привода РПН первой/последней и граничных ступеней при помощи светодиодов;
- возможность задания начального угла сельсин-датчика при включенном трансформаторе, находящемся в фиксированном положении, на одной ступени.
Цифровые выходы базовой комплектации RS-485/ RS-232:
• для передачи информации о ступени привода в АСУ ТП или ТМ;
• для подключения к ПК и настройки прибора с помощью специального программного обеспечения
Аналоговый выход «Токовая петля» (0-5 мА, 4-20 мА, 0-20 мА) по желанию заказчика:
• для передачи информации о ступени привода в АСУ ТП или ТМ
Настройка УП 31 может осуществляться с использованием:
• клавиатуры, расположенной на лицевой панели прибора;
• ПК и специального программного обеспечения
Дискретные выходы, на клеммы которых подаются сигналы управления реле:
| «Блокировка: прибавить» | Указывают на достижение граничных ступеней привода |
| «Блокировка: убавить» | |
| «Первая ступень» | Указывают на достижение первой/ последней ступени |
| «Последняя ступень» | |
| «Переключение: прибавить» | Указывают на переключение ступени привода РПН |
| «Переключение: убавить» |
Указатели УП 31 выпускаются в типоразмерах корпуса от А до Д.
|
Подключаемые типы датчиков |
|
|
Возможные цифровые выходы |
|
|
Дополнительные выходы |
|
|
Тип корпуса |
А, Б, В, Г, Д |
|
Напряжение питания: |
|
|
для указателей в корпусе А |
~220 В ± 20% |
|
для указателей в корпусах Б, В, Г, Д |
90 – 370 В |
|
входное напряжение переменного тока |
85 – 264 В |
|
входное напряжение постоянного тока |
120 – 370 В |
|
Потребляемая мощность, не более |
5 Вт |
|
Яркость свечения индикатора |
10000 мкд |
|
Максимальный ток на клеммах реле управления |
120 мA |
|
Максимальное допустимое напряжение на клеммах реле управления |
400 В |
|
Воздействие климатических факторов внешней среды: ГОСТ 52931-2008 ГОСТ 15150-69 |
группа С4 УХЛ, категория размещения 4.1 |
|
Воздействие механических факторов внешней среды: ГОСТ 17516.1 |
М7 |
|
Степень защиты указателя: ГОСТ 14254 |
IP 20 |
|
Температурный диапазон |
от -40 до +50 °С |
|
Гарантийный срок |
5 лет |
|
Срок службы |
15 лет |
