УП-30

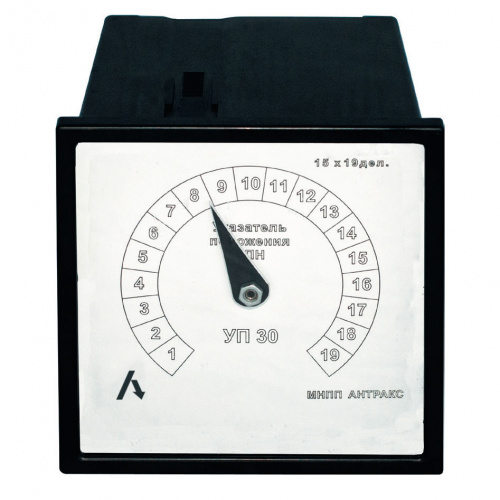

Указатель положения привода УП-30
УП-30 - указатель положения привода РПН стрелочного типа, совместимый только с сельсин датчиком БД 1404Традиционный стрелочный указатель УП 30 выпускается в корпусе типоразмера В – 120х120х123 мм, который точно соответствует размеру указателя положения типа ЛКМ.
Питание прибора осуществляется от сети переменного тока с номинальным напряжением питания 110 В с частотой 50/ 60 Гц.
Совместимые приводы:
• ПДП-4, ПДП-4У;
• МА-1, МАК-1
и любые другие приводы, комплектуемые датчиками БД1404 и количеством ступеней не более 43.
|
Подключаемые типы датчиков |
|
|
Тип корпуса |
В |
|
Напряжение питания: |
|
|
для указателей в корпусе А |
~220 В ± 20% |
|
для указателей в корпусе В |
90 – 370 В |
|
входное напряжение переменного тока |
85 – 264 В |
|
входное напряжение постоянного тока |
120 – 370 В |
|
Потребляемая мощность, не более |
5 Вт |
|
Яркость свечения индикатора |
10000 мкд |
|
Максимальный ток на клеммах реле управления |
120 мA |
|
Максимальное допустимое напряжение на клеммах реле управления |
400 В |
|
Воздействие климатических факторов внешней среды: ГОСТ 52931-2008 ГОСТ 15150-69 |
группа С4 УХЛ, категория размещения 4.1 |
|
Воздействие механических факторов внешней среды: ГОСТ 17516.1 |
М7 |
|
Степень защиты указателя: ГОСТ 14254 |
IP 20 |
|
Температурный диапазон |
от -40 до +50 °С |
|
Гарантийный срок |
5 лет |
|
Срок службы |
15 лет |
