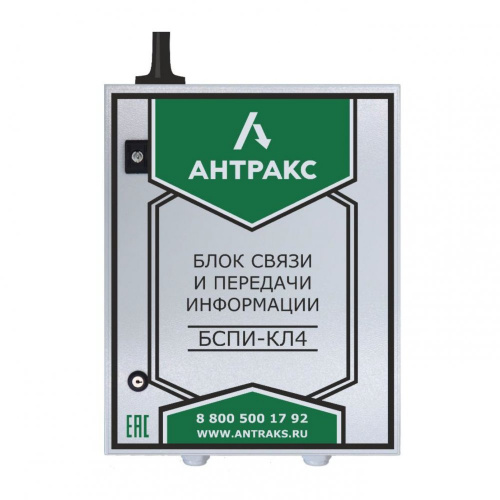

БСПИ-КЛ4
БСПИ-КЛ4
БСПИ-КЛ4 предназначен для сбора информации от устройств мониторов электрической сети А-Сигнал+, встроенных в БСПИ-КЛ4 (до 4 шт.), и передачи собранной информации на верхний уровень Системы на диспетчерский пункт заказчика.БСПИ-КЛ4 монтируется внутри помещения энергообъекта и обеспечивает непрерывный режим работы в нормальных и аварийных режимах работы участков сети. БСПИ-КЛ4 с встроенными А-Сигнал+, могут применяться в помещениях: трансформаторной подстанции (ТП), распределительного пункта (РП), распределительного трансформаторного пункта (РТП), подстанции (ПС) или аналогичных энергообъектов.
Блок БСПИ-КЛ4 крепится на стену. В один блок БСПИ-КЛ4 можно встроить до четырех мониторов электрической сети А-Сигнал+.
Блок БСПИ-КЛ4 оборудован GSM каналом передачи данных, позволяющим передавать данные напрямую в любую SCADA-систему, протокол передачи берется из встроенного прибора А-Сигнал+. БСПИ-КЛ4 оснащён внешней GSM-антенной с высокой чувствительностью, что гарантирует надёжную связь с диспетчерским пунктом при наличии стабильного покрытия оператором сотовой связи.
Для обеспечения информационной безопасности БСПИ-КЛ4 поддерживает широкий спектр сетевых протоколов, таких как Ipsec, OpenVPN и другие.
Электропитание БСПИ-КЛ4 осуществляется от однофазного источника 220 В переменного тока на базе трансформатора собственных нужд или аналогичного. Для обеспечения бесперебойной работы в блок БСПИ-КЛ4 устанавливается аккумулятор, способный поддерживать функционирование устройства до 24 часов.
При фиксации повреждения линии (события) А-Сигнал+ регистрирует дату и время события, тип события (ОЗЗ, МФЗ), направление на повреждение (к шинам, от шин), поврежденные фазы, основные параметры события, максимальные и минимальные значения в процессе фиксации события, и передает собранные данные через блок БСПИ-КЛ4 на диспетчерский пункт SCADA-системы.
Технические характеристики |
|
Место установки | На стену |
Технология организации связи | GSM/ GPRS/3G/4G |
Количество встраиваемых приборов А-Сигнал+ | до 4 шт. |
Протоколы связи | Протокол передачи берется из прибора А-Сигнал+ |
Индикация | Нет |
Самодиагностика | Да |
Интеграция в SCADA | Прямая |
Основное питание - от однофазного источника переменного тока |
220 В |
Резервное питание - от внутреннего аккумулятора | 12 В / 7 Ач |
Время непрерывной работы от аккумулятора | 24 часа |
Рабочая температура | – 40 до + 70 град. С |
Степень защиты | IP 65 по ГОСТ 14254-2015 |
