А-Сигнал ОМП 110 кВ
А-Сигнал ОМП 110 кВ
А-Сигнал ОМП 110кВ – это универсальное устройство регистрации и анализа аварийных процессов в электрических сетях высокого класса напряжения.
Прибор сочетает в себе функции селективного обнаружения повреждения линии в сетях любой топологии и типом нейтрали и измерения основных параметров электроэнергии.
А-Сигнал ОМП 110 кВ предназначен для обнаружения факта и определения направления межфазных коротких замыканий (МФЗ), однофазных коротких замыканий на воздушных и кабельных линиях распределительных электросетей 110 кВ. Прибор устанавливается на объекты с классом напряжения 110 кВ, комплектуется датчиками в виде трансформаторов тока SCTxxx, которые надеваются на вторичную цепь штатных датчиков тока. Место установки датчиков - вторичная цепь штатных ТТ. Прибор монтируется на панелях РЗА щита управления.

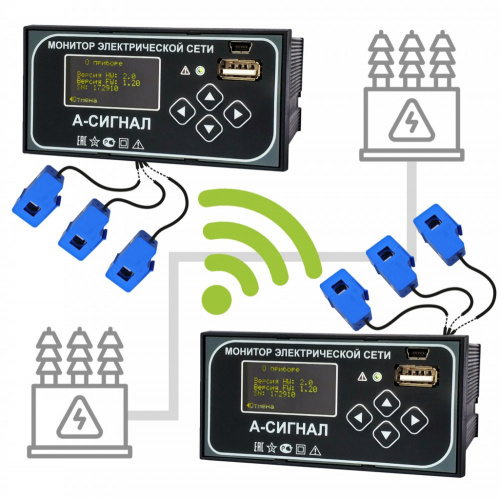

А-Сигналы ОМП, объединенные в систему, позволяют определять место повреждения с точностью до ±300 м.
Преимущества А-Сигнал ОМП 110 кВ
|
|
Чёткое определение места повреждения на линии с точностью ±300 метров. |
|
|
Работает в единой системе мониторинга для контроля фидера и всех его отпаек. |
|
|
Регистрирует и анализирует аварийные процессы, селективно обнаруживая любые повреждения линии и измеряя основные параметры электроэнергии. |
А-Сигнал ОМП 110 кВ может работать без перенастройки в радиальных сетях, в разомкнутых, замкнутых кольцевых сетях, кольцевых сетях с питанием с двух сторон, с автоматическим или ручным восстановлением энергоснабжения, а также в сетях с изолированной и компенсированной нейтралью, имеет возможность работы в сети с заземленной нейтралью. Питание осуществляется от источника переменного напряжения ~110 – 240 ±10% В (промышленная частота от 45 до 65 Гц), а также резервного питания 12 В постоянного тока.
Для определения места повреждения используется локационный способ, заключающийся в фиксации времени прихода возмущения к точкам установки устройств на контролируемом участке электрической сети (фидере) и их дальнейшему сравнению.
Минимальная конфигурация А-Сигнал ОМП для обеспечения точности определения поврежденного участка:
- 2 устройства А-Сигнал ОМП, установленные по концам контролируемого участка электрической сети (фидера);
- 2 GPS-приемника для синхронизации времени в устройствах А-Сигнал ОМП (по одному GPS-приемнику на каждое устройство А-Сигнал ОМП);
- программно-аппаратный комплекс КОМОРСАН;
- канал связи от каждого устройства А-Сигнал ОМП к серверу КОМОРСАН с протоколом МЭК 60870-5-104.
Устройства А-Сигнал-ОМП выполняют осциллографирование сигналов напряжения с привязкой к единому астрономическому времени, получаемому от GPS-приемника. В случае возникновения аварийной ситуации осциллограммы от устройств А-Сигнал-ОМП передаются по каналам связи на сервер ПАК КОМОРСАН, где производится их дальнейшая обработка.
Помимо выдачи сообщения диспетчеру системы, ПАК КОМОРСАН отображает на карте трассы ВЛ точку и окрестность погрешности, где произошло повреждение.
Технические характеристики
|
Параметры |
Значения |
|
Класс напряжения электрической сети, кВ |
110 кВ |
|
Частота сети |
От 45 Гц до 65 Гц |
|
Типы регистрируемых аварий |
|
|
Типы фиксируемых аварий |
- Идентификация однофазных КЗ; |
|
Селективность |
Определение направления повреждения КЗ |
| Определение места повреждения |
С точностью до ±300 м
(в системе с минимальной конфигурацией: |
| Визуальная индикация аварии |
- ЖК индикатор; |
| Минимальный ток нулевой последовательности для регистрации ОЗЗ | - |
| Фиксация аварий при включении линии | Да |
| Количество сохраняемых во внутренней памяти последних аварий | 240 |
| Источник питания, используемый в индикаторе |
- Питание от источника оперативного тока с любым из напряжений: |
| Сброс индикации аварии |
- Внешней командой; |
| Связь |
- RS-485 протокол связи MODBUS; |
| Контроль срабатывания |
- Визуальный; |
| Изменение настроек (уставок) |
- Через USB с помощью клиентского ПО; |
| Интеграция со SCADA системами |
- При подключении монитора А-СИГНАЛ ОМП к БСПИ-КЛ; |
| Дополнительные возможности |
- Изменение уставок с помощью клиентского ПО; |
| Регистрирует |
- Напряжение; |
| Точность измерения |
- Напряжение 1%; |
| Точность синхронизации времени по GPS | Не хуже 1 мкс |
| Частота дискретизации при записи осциллограмм | 1 МГц |
| Абсолютный порог срабатывания по току (КЗ) | 10÷2000 А |
| Дифференциальный порог срабатывания по току (КЗ) | 10÷2000 А |
| Угол максимальной чувствительности РНМ | 30 град. |
| Время наблюдения аварийного процесса при КЗ | 0,1 ÷ 10 с |
| Диапазон порога срабатывания по напряжению | 1÷110 кВ |
| Диапазон порога срабатывания по току при однофазных замыкания на землю | - |
| Время наблюдения аварийного процесса при ОЗЗ | 0,1 ÷ 10 с |
| Подготовка к повторному срабатыванию | Не более 10 с |
| Место установки Прибора | Панель щита управления. |
| Место установки датчиков тока | Вторичная цепь штатных ТТ. |
| Подключение |
- Датчики тока (трансформатор тока SCTxxx); |
| Температурный диапазон | От – 40°С до + 70°С |
| Наработка на отказ, не менее, ч | 130 000 |
| Степень защиты Прибора | IP 20 по ГОСТ 14254, за исключением выводов внешнего присоединения. |
| Воздействие климатических факторов внешней среды | Группа исполнения С4 по ГОСТ 52931-2008 и исполнение УХЛ категории размещения 3.1 по ГОСТ 15150-69, но для работы при температуре окружающего воздуха от -40 до +70°C. |
| Воздействие механических факторов | Исполнение М7 по ГОСТ 17516.1 группа исполнения N2 по ГОСТ 52931-2008. |
| Габаритные размеры, мм (ВхШхД) | 44 х 96 х 116,9 |
