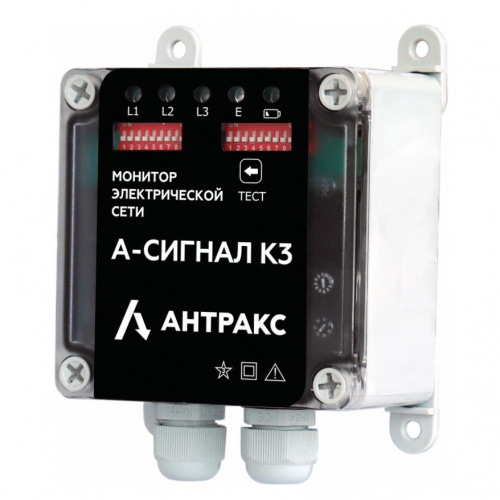

А-Сигнал К3

Монитор электрической сети А-СИГНАЛ К3 предназначен для определения поврежденного участка на воздушных и кабельных линиях распределения электросетей напряжением 6-35 кВ для фиксации и индикации протекания токов короткого замыкания и замыкания на землю. Монитор может работать на линиях с изолированной и резистивной нейтралью.

Прибор монтируется в ячейку КРУ на панель щита управления, передача данных об аварии осуществляется через релейный выход (Modbus опционально).

Преимущества А-СИГНАЛ К3:

	Оптимален для определения МФЗ и ОЗЗ с токами более 10 А
	Визуально разделяет типы аварий и аварийную фазу
	Сохраняет во внутренней памяти 10 аварий
	Передаёт данные по RS-485 (протокол MODBUS) в ПАК КОМОРСАН и SCADA-систему

А-Сигнал К3 проводит анализ данных, полученных от измерительных датчиков, определяет тип аварии, активирует мигание одного или нескольких светодиодов, соответствующих аварии.

Одновременно с миганием светодиодов передаются данные об аварии с помощью настраиваемого релейного выхода или интерфейса RS-485.

Прибор может фиксировать следующие типы аварий: по току междуфазного КЗ и по току ОЗЗ с токами более 10 А.

В случае пропадания основного питания в момент фиксации аварии, происходит переключение на резервный источник питания для светодиодов.

На лицевой части корпуса регистрирующего прибора расположены 4 светодиода, отображающие тип аварийной ситуации. Первые три светодиода отображают наличие КЗ в соответствующей фазе электрической сети. Четвертый светодиод отображает наличие замыкания на землю. В нормальном режиме работы светодиодная индикация не включена. У прибора имеются два настраиваемых сигнальных реле.

А-Сигнал К3 – простая модификация монитора электрической сети линейки А-Сигнал без определения направления на аварию.

Дополнительные возможности А-СИГНАЛ К3:

• питание индикатора от источника постоянного или переменного тока напряжением 220/110 В и 220 В соответственно;
• резервный источник для питания светодиодов в момент индикации аварии;
• контроль заряда резервной батареи;
• изменение уставок с помощью DIP переключателей или клиентского программного обеспечения.

Датчики монитора А-СИГНАЛ К3 (датчики Роговского) крепятся непосредственно на фазные провода кабеля и передают данные в блок монитора, а сам монитор электрической сети устанавливается на щите релейного отсека ячейки КРУ.

Технические характеристики А-СИГНАЛ К3
Типы регистрируемых событий	- 2х-3х фазные КЗ; - Однофазные замыкания на землю; - Разделение типа аварий; - Определение аварийной фазы при КЗ
Минимальный ток нулевой последовательности для регистрации ОЗЗ	5 А
Общее описание приборов
Класс напряжения воздушных и кабельных линий распределительных электросетей	6-35 кВ
Визуальная индикации аварии	Светодиоды высокой интенсивности свечения
Количество сохраняемых во внутренней памяти последних аварий	10
Источник питания	- Питание от источника оперативного тока с любым из напряжений =220 В, =110 В, или от сети ~220 В; - Резервный источник питания (литиевая батарея) для индикации аварии при пропадании основного питания (время моргания светодиодов >900 часов)
Сброс индикации аварии	- Внешней командой замыканием сухих контактов; - По таймеру; - Кнопкой на приборе
Связь	RS-485 протокол MODBUS (Опционально)
Контроль срабатывания	- Визуальный; - По протоколам MODBUS (при наличии питания); - Релейный выход
Наработка на отказ	Не менее 110 000 ч.
Дополнительные возможности	- Изменение уставок с помощью ДИП переключателя; - RS-485 (Опционально)
Параметры
Диапазон порога срабатывания по току (КЗ)	200÷2000 А
Диапазон порога срабатывания по току ОЗЗ	10÷160 А
Время наблюдения аварийного процесса при ОЗЗ	60 ÷ 300 мс
Время реакции на бросок тока	0,02 с
Время наблюдения аварийного процесса при КЗ	40 ÷ 300 мс
Подготовка к повторному срабатыванию	Не более 30 с
Исполнение
Место установки	В ячейку КРУ, на панель щита управления
Датчики	катушка Роговского
Температурный диапазон	Стандартный от – 40°С до + 50°С
Степень защиты индикатора	IP65
Воздействие климатических факторов внешней среды	Группа исполнения С4 по ГОСТ 52931-2008 и исполнение УХЛ категории размещения 3.1 по ГОСТ 15150-69, но для работы при температуре окружающего воздуха от -40 до +50°C
Воздействие механических факторов	Исполнение М7 по ГОСТ 17516.1 группа исполнения N2 по ГОСТ 52931-2008
