А-Сигнал К2

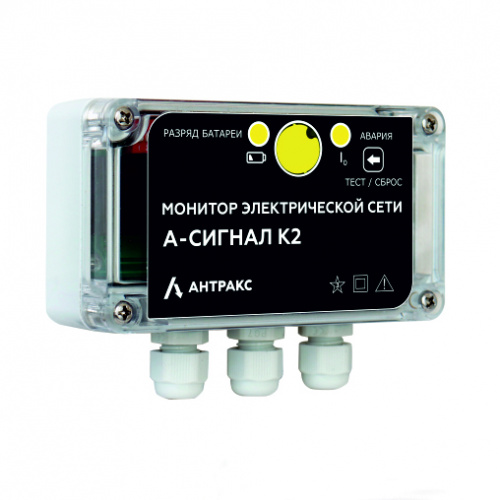

Монитор электрической сети А-СИГНАЛ К2 предназначен для определения поврежденного участка на воздушных и кабельных линиях распределения электросетей напряжением 6-35 кВ, а также для фиксации и индикации протекания токов замыкания на землю. Индикатор может работать на линиях с изолированной нейтралью.

Прибор монтируется в ячейку КРУ на панель щита управления, передача данных об аварии осуществляется через релейный выход.

Фиксирование аварии происходит по току нулевой последовательности. Датчик тока надевается на броню силового кабеля.

В случае фиксации аварии, на приборе начинает мигать светодиод высокой интенсивности свечения и механический блинкер поворачивается яркой (желтой) стороной наружу. Одновременно происходит передача информации в систему сбора информации с помощью настраиваемого релейного выхода.

А-Сигнал К2 – простая модификация монитора электрической сети линейки А-Сигнал без определения направления на аварию.

	Оптимален для определения ОЗЗ с токами более 10 А
	Индикация аварийных событий при помощи: - механического блинкера; - светодиода высокой интенсивности свечения; - релейного выхода
	Надёжное питание в любой ситуации: - питание от источника оперативного тока с любым из напряжений =220 В, =110 В, ~220 В - резервный источник питания (литиевая батарея) для индикации аварии при пропадании основного питания
	Уверенно работает в неотапливаемых подстанциях при температурах от -40⁰С до +70⁰С при повышенной запылённости и влажности

Дополнительные возможности А-СИГНАЛ К2:

• резервный источник питания (литиевая батарея) для питания светодиодов в момент индикации аварии при пропадании основного питания;
• изменение уставок с помощью ДИП переключателя;
• индикация разряда резервного источника питания.

Датчик индикатора А-СИГНАЛ К2 крепится непосредственно на броню кабеля трёх фаз, а сам индикатор устанавливается на щите релейного отсека ячейки КРУ.

Технические характеристики А-СИГНАЛ К2
Типы регистрируемых событий	- Однофазные замыкания на землю
Минимальный ток нулевой последовательности для регистрации ОЗЗ	10 А
Общее описание приборов
Класс напряжения воздушных и кабельных линий распределительных электросетей	6-10 кВ
Визуальная индикации аварии	- Светодиод высокой интенсивности свечения - Механический блинкер
Источник питания	- Питание от источника оперативного тока с любым из напряжений =220 В, =110 В, или от сети ~220 В; - Резервный источник питания (литиевая батарея) для индикации аварии при пропадании основного питания (время моргания светодиодов >1200 часов)
Сброс индикации аварии	- Внешней командой замыканием сухих контактов; - По таймеру; - Кнопкой на приборе
Контроль срабатывания	- Визуальный; - Релейный выход
Наработка на отказ	Не менее 110 000 ч.
Дополнительные возможности	- Изменение уставок с помощью ДИП переключателя
Параметры
Диапазон порога срабатывания по току ОЗЗ	10÷200 А
Время наблюдения аварийного процесса при ОЗЗ	60 ÷ 150 мс
Исполнение
Место установки	В ячейку КРУ, на панель щита управления
Датчики	катушка Роговского
Температурный диапазон	Стандартный от – 40°С до + 50°С
Степень защиты индикатора	IP65
Воздействие климатических факторов внешней среды	Группа исполнения С4 по ГОСТ 52931-2008 и исполнение УХЛ категории размещения 3.1 по ГОСТ 15150-69, но для работы при температуре окружающего воздуха от -40 до +70°C
Воздействие механических факторов	Исполнение М7 по ГОСТ 17516.1 группа исполнения N2 по ГОСТ 52931-2008
