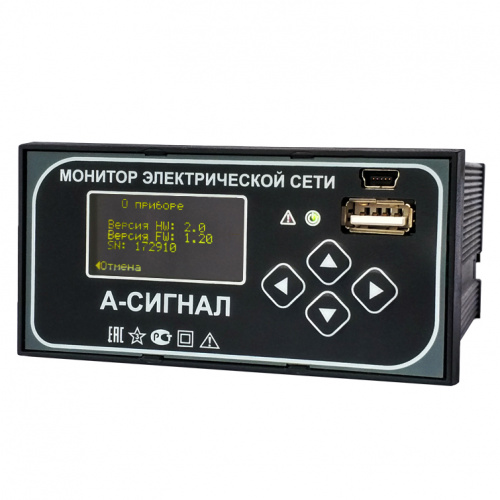

А-СИГНАЛ+2 – это универсальное устройство регистрации и анализа аварийных процессов сочетающее в себе функции селективного обнаружения повреждения линии в сетях любой топологии и типом нейтрали и измерения основных параметров электроэнергии.Преимущества А-СИГНАЛ +2
|
Отличается от модели А-сигнал+ добавленным функционалом, позволяющим независимо контролировать каждый ввод ячейки КРУ с двойным кабельным вводом |
|
Измеряет все основные параметры сети |
|
Работает в радиальных сетях, в разомкнутых, замкнутых кольцевых сетях, кольцевых сетях с питанием с двух сторон, в сетях с любым типом заземления нейтрали |
А-СИГНАЛ+2 предназначен для обнаружения факта и определения направления межфазных коротких замыканий (МФЗ), однофазных замыканий на землю (ОЗЗ) на воздушных и кабельных линиях распределительных электросетей. Прибор монтируется в ячейку КРУ на панель щита управления. Осуществляет мониторинг минимального напряжения и перенапряжения с выдачей аварийных сигналов.
Питание может осуществляться от:
- источника переменного напряжения ~110 – 240 ±10% В (промышленная частота от 45 до 65 Гц);
- источника постоянного напряжения = 100 – 270 В;
- встроенного резервного извлекаемого литиевого аккумулятора.
При фиксации повреждения линии (события) А-СИГНАЛ +2 регистрирует дату и время события, тип события (ОЗЗ, МФЗ), направление на повреждение (к шинам, от шин), поврежденные фазы, основные параметры события, максимальные и минимальные значения в процессе фиксации события. Для уточнения направления поиска используются следующие, определяемые прибором, данные: значения аварийных токов, время аварии с точностью до секунды, тип аварии.
Для просмотра параметров аварии или настройки индикатора используется специальное клиентское программное обеспечение или интеграция в собственную систему телемеханики (диспетчеризации). Информация от индикатора может быть передана по протоколу MODBUS.
Параметры |
Значения |
Типы регистрируемых аварий |
|
Типы фиксируемых аварий |
- Идентификация 2-х и 3-х фазных КЗ; - Определение направления на место 2-х и 3-х фазных КЗ; - Идентификация 2-х и 3-х фазного КЗ через землю; - Определение направления на место 2-х и 3-х фазных КЗ через землю; - Идентификация однофазных ЗЗ (замыканий на землю); - Определение направлений ОЗЗ |
Фиксация аварий при включении линии |
Да |
Селективность |
Определение направления повреждения ОЗЗ, КЗ |
Минимальный ток нулевой последовательности для регистрации ОЗЗ |
0,5 А |
Общее описание прибора |
|
Класс напряжения воздушных и кабельных линий распределительных электросетей |
6-35 кВ |
Частота сети |
От 45 Гц до 65 Гц |
Визуальная индикация аварии |
- ЖК индикатор - Светодиодная индикация |
Количество сохраняемых во внутренней памяти последних аварий |
240 |
Источник питания, используемый в индикаторе |
- встроенный резервный извлекаемый литиевый аккумулятор (15 лет) - питание от источника оперативного тока с любым из напряжений =100 – 240 В (±10%) - или от сети ~100 – 270 В |
Сброс индикации аварии |
- Внешней командой; - По таймеру; - Кнопкой на приборе |
Связь |
RS-485 протокол связи MODBUS Ethernet протокол связи ГОСТ Р МЭК 608 70-5-104 |
Контроль срабатывания |
- Визуальный; - Релейный выход; - RS-485 - Ethernet |
Наработка на отказ |
Не менее 130 000 ч. |
Дополнительные возможности |
- Изменение уставок с помощью клиентского ПО; - Обновление ПО; - Журнал регистрируемых аварий |
Регистрирует |
- Напряжение; - Ток; - Мощность; - Промышленную частоту; - Коэффициент мощности по трём фазам; - Направление потокораспределения; - Минимальные и максимальные значения перетоков |
Точность измерения |
- Напряжение:
- Ток 3%; - Активная, реактивная и полная мощность 3%; - Промышленная частота 1% |
Параметры |
|
Абсолютный порог срабатывания по току (КЗ) |
10÷2000 А |
Дифференциальный порог срабатывания по току (КЗ) |
10÷2000 А |
Угол максимальной чувствительности РНМ |
30 град. |
Время наблюдения аварийного процесса при КЗ |
0,1 ÷ 10 с |
Диапазон порога срабатывания по напряжению |
1÷35 кВ |
Диапазон порога срабатывания по току при однофазных замыкания на землю |
от 0,5 А |
Время наблюдения аварийного процесса при ОЗЗ |
0.1 ÷ 10 с |
Подготовка к повторному срабатыванию |
Не более 10 с |
Исполнение |
|
Место установки |
В ячейку КРУ, на панель щита управления |
Подключение |
- датчики тока (ДТ) на основе катушки Роговского ДТ ПР-1 (6 шт.) - стандартный ТН или ёмкостные делители |
Температурный диапазон |
Стандартный от – 40°С до + 70°С |
Степень защиты индикатора |
IP 20 по ГОСТ 14254, за исключением выводов внешнего присоединения |
Воздействие климатических факторов внешней среды |
Группа исполнения С4 по ГОСТ 52931-2008 и исполнение УХЛ категории размещения 3.1 по ГОСТ 15150-69, но для работы при температуре окружающего воздуха от -40 до +50°C |
Воздействие механических факторов |
Исполнение М7 по ГОСТ 17516.1 группа исполнения N2 по ГОСТ 52931-2008 |
