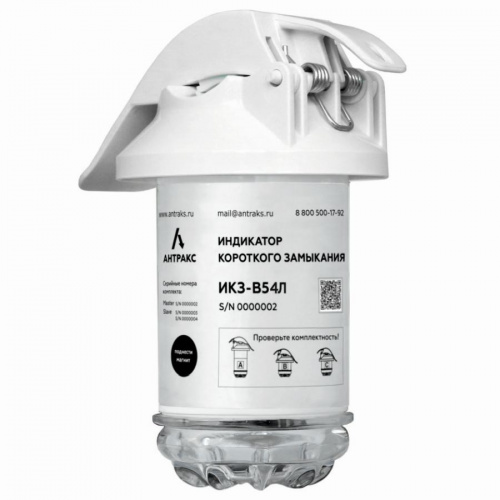

ИКЗ-В54Л

Комплекты индикаторов короткого замыкания ИКЗ-В54Л не требуют отдельного блока для передачи информации с использованием GSM-сети. В каждой точке мониторинга используется комплект из трех устройств, включающий: ИКЗ-В54Л-Master (одно устройство) и ИКЗ-В54Л-S (два устройства). Мастер-устройство поддерживает связь напрямую по сотовой сети.

Особенности ИКЗ-В54Л:

• регистрация КЗ от 20 А;
• регистрация ОЗЗ от 0,5 А;
• определение направления на место ОЗЗ;
• ИКЗ-В54Л-Master Оснащены модулем GSM-передачи данных.

ИКЗ-В54Л-Master, включенный в комплект, оборудован радиоканалом ближней связи и GSM-каналом передачи данных, что позволяет информацию от индикаторов передавать на сервер сбора и обработки данных, подключаясь к серверу сбора, используя программное обеспечение, поставляемое компанией АНТРАКС — «КОМОРСАН Web-клиент».

С помощью ИКЗ-В54Л-Master может быть организовано СМС оповещение о произошедших событиях с указанием GPS координат. Считывание GPS координат происходит после перезагрузки и при подаче команд с пульта дистанционного управления ППИ-3 или через КОМОРСАН.

Технические характеристики индикаторов линейки ИКЗ-В5хЛ

Наименование модели	ИКЗ-В51Л	ИКЗ-В52Л	ИКЗ-В53Л	ИКЗ-В54Л
Типы регистрируемых аварий
Типы регистрируемых событий	- Короткое замыкание	- Короткое замыкание; - Однофазное замыкание на землю
Чувствительность по току КЗ	25 А	20 А
Автоматическая подстройка порога по току КЗ	+
Чувствительность по току ОЗЗ	-	от 4 A	от 2 A	от 0,5 A
Селективность ОЗЗ	-	нет	нет	Определение направления
Контроль напряжения	+
Общее описание приборов
Класс напряжения воздушных линий	6-35 кВ
Частота сети	50 Гц/ 60 Гц		50 Гц
Визуальная индикация	- Периодическая вспышка сверхъярких светодиодов с каждой стороны устройства; - Дальность определения до 100 м (в дневное время), до 500 м (в ночное время)	- Периодическая вспышка сверхъярких светодиодов с каждой стороны устройства; - Различная последовательность мигания в зависимости от типа повреждения; - Дальность определения до 100 м (в дневное время), до 500 м (в ночное время)
Локальная связь (пульт)	Радиоканал ближней связи Bluetooth BLE (2,4 ГГц)
Дальняя связь	ИКЗ-В5хЛ-Master оснащен GSM-каналом передачи данных, для передачи информации от индикаторов к серверу сбора данных
Виды контроля срабатывания	- Визуальный; - Радиоканал ближней связи (переносной пульт)
Сброс индикации	- По восстановлению питания; - По таймеру; - Магнитом; - С переносного пульта
Контроль исправности индикатора	- Магнит; - Переносной пульт; - Дистанционно
Изменение настроек	- По радиоканалу ближней связи с помощью переносного пульта; - Дистанционно с помощью программного обеспечения «КОМОРСАН Web-клиент»
Отправка sms	да
Считывание GPS координат	да
Интеграция со SCADA системами	Встроенный GSM-модем – только в Master
Источник питания	- 3 съемные литиевые батареи (19 Ah) в ИКЗ-В5хЛ-Master - 1 съемная литиевая батарея (19 Ah) в ИКЗ-В5хЛ-S
Срок службы батареи (в режиме ожидания)	8-10 лет
Общее время индикации	> 2000 ч.
Наработка на отказ индикатора	Не менее 60 000 ч.
Параметры
Абсолютный порог срабатывания по току	20÷1000 А
Дифференциальный порог срабатывания по току в А	20÷500 А
Дифференциальный порог срабатывания по току в %	50÷500%
Устойчивость к перегрузке по току	25 кА/ 500 мс
Время анализа аварийного процесса	0,5 ÷ 200 с
Бланкирование пусковых токов	0-200 мс
Настройка таймера сброса	Произвольный от 1 ч до 8 дней
Минимальная длительность аварийного процесса	0,02 с
Исполнение
Место установки	На провод ВЛ
Диаметр провода	Опции: - 5-28 мм, - 17-33 мм, - 24-40 мм
Установка на линию под напряжением	+
Температурный диапазон	- Рабочий от – 40°С до +70°С, - Предельный от – 60°С до +85°С
Степень защиты индикатора	IP 68 по ГОСТ 14254
Воздействие климатических факторов внешней среды	- Соответствуют исполнению УХЛ категории размещения 1 по ГОСТ 15150-69, но для работы при температуре окружающего воздуха от – 40°С до +70°С; - Устойчив к воздействию солнечной радиации в соответствии с ГОСТ 28205-89 (МЭК 68-2-9-75); - Является стойким к воздействию ветровой нагрузки 40 м/с без гололеда и 23 м/с с гололедом с толщиной стенки 35 мм
Воздействие механических факторов	- Соответствует группе исполнения М1 по ГОСТ 17516.1; - Является стойким к воздействию галопирования (пляски)
