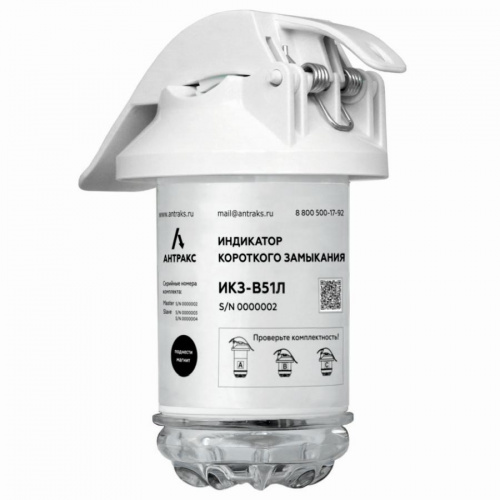

ИКЗ-В51Л
ИКЗ-В51Л
Комплекты индикаторов короткого замыкания ИКЗ-В51Л не требуют отдельного блока для передачи информации с использованием GSM-сети. В каждой точке мониторинга используется комплект из трех устройств, включающий: ИКЗ-В51Л-Master (одно устройство) и ИКЗ-В51Л-S (два устройства). Мастер-устройство поддерживает связь напрямую по сотовой сети.Особенности ИКЗ-В51Л:
- регистрация КЗ от 25 А;
- ИКЗ-В51Л-Master Оснащены модулем GSM-передачи данных.
ИКЗ-В5хЛ-Master, включенный в комплект, оборудован радиоканалом ближней связи и GSM-каналом передачи данных, что позволяет информацию от индикаторов передавать на сервер сбора и обработки данных, подключаясь к серверу сбора, используя программное обеспечение, поставляемое компанией АНТРАКС — «КОМОРСАН Web-клиент».
С помощью ИКЗ-В51Л-Master может быть организовано СМС оповещение о произошедших событиях с указанием GPS координат. Считывание GPS координат происходит после перезагрузки и при подаче команд с пульта дистанционного управления ППИ-3 или через КОМОРСАН.
Технические характеристики индикаторов линейки ИКЗ-В5хЛ
Наименование модели | ИКЗ-В51Л | ИКЗ-В52Л | ИКЗ-В53Л | ИКЗ-В54Л |
Типы регистрируемых аварий | ||||
Типы регистрируемых событий | - Короткое замыкание |
- Короткое замыкание; - Однофазное замыкание на землю |
||
Чувствительность по току КЗ | 25 А | 20 А | ||
Автоматическая подстройка порога по току КЗ | + | |||
Чувствительность по току ОЗЗ | - | от 4 A | от 2 A | от 0,5 A |
Селективность ОЗЗ | - | нет | нет | Определение направления |
Контроль напряжения | + | |||
Общее описание приборов | ||||
Класс напряжения воздушных линий | 6-35 кВ | |||
Частота сети | 50 Гц/ 60 Гц | 50 Гц | ||
Визуальная индикация |
- Периодическая вспышка сверхъярких светодиодов с каждой стороны устройства; - Дальность определения до 100 м (в дневное время), до 500 м (в ночное время) |
- Периодическая вспышка сверхъярких светодиодов с каждой стороны устройства; - Различная последовательность мигания в зависимости от типа повреждения; - Дальность определения до 100 м (в дневное время), до 500 м (в ночное время) |
||
Локальная связь (пульт) | Радиоканал ближней связи Bluetooth BLE (2,4 ГГц) | |||
Дальняя связь | ИКЗ-В5хЛ-Master оснащен GSM-каналом передачи данных, для передачи информации от индикаторов к серверу сбора данных | |||
Виды контроля срабатывания |
- Визуальный; - Радиоканал ближней связи (переносной пульт) |
|||
Сброс индикации |
- По восстановлению питания; - По таймеру; - Магнитом; - С переносного пульта |
|||
Контроль исправности индикатора |
- Магнит; - Переносной пульт; - Дистанционно |
|||
Изменение настроек |
- По радиоканалу ближней связи с помощью переносного пульта; - Дистанционно с помощью программного обеспечения «КОМОРСАН Web-клиент» |
|||
Отправка sms | да | |||
Считывание GPS координат | да | |||
Интеграция со SCADA системами | Встроенный GSM-модем – только в Master | |||
Источник питания |
- 3 съемные литиевые батареи (19 Ah) в ИКЗ-В5хЛ-Master - 1 съемная литиевая батарея (19 Ah) в ИКЗ-В5хЛ-S |
|||
Срок службы батареи (в режиме ожидания) | 8-10 лет | |||
Общее время индикации | > 2000 ч. | |||
Наработка на отказ индикатора | Не менее 60 000 ч. | |||
Параметры | ||||
Абсолютный порог срабатывания по току | 20÷1000 А | |||
Дифференциальный порог срабатывания по току в А | 20÷500 А | |||
Дифференциальный порог срабатывания по току в % | 50÷500% | |||
Устойчивость к перегрузке по току | 25 кА/ 500 мс | |||
Время анализа аварийного процесса | 0,5 ÷ 200 с | |||
Бланкирование пусковых токов | 0-200 мс | |||
Настройка таймера сброса | Произвольный от 1 ч до 8 дней | |||
Минимальная длительность аварийного процесса | 0,02 с | |||
Исполнение | ||||
Место установки | На провод ВЛ | |||
Диаметр провода |
Опции: - 5-28 мм, - 17-33 мм, - 24-40 мм |
|||
Установка на линию под напряжением | + | |||
Температурный диапазон |
- Рабочий от – 40°С до +70°С, - Предельный от – 60°С до +85°С |
|||
Степень защиты индикатора | IP 68 по ГОСТ 14254 | |||
Воздействие климатических факторов внешней среды |
- Соответствуют исполнению УХЛ категории размещения 1 по ГОСТ 15150-69, но для работы при температуре окружающего воздуха от – 40°С до +70°С; - Устойчив к воздействию солнечной радиации в соответствии с ГОСТ 28205-89 (МЭК 68-2-9-75); - Является стойким к воздействию ветровой нагрузки 40 м/с без гололеда и 23 м/с с гололедом с толщиной стенки 35 мм |
|||
Воздействие механических факторов |
- Соответствует группе исполнения М1 по ГОСТ 17516.1; - Является стойким к воздействию галопирования (пляски) |
