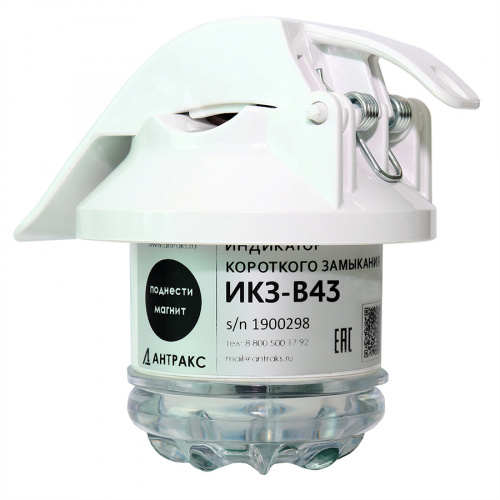

ИКЗ-В43Л
ИКЗ-В43Л
ИКЗ-В43Л обеспечивает передачу всех показаний линии посредством GSM-связи непосредственно в SCADА систему, а также передаёт уведомления о событиях с помощью смс и e-mail на портативные устройства оперативно-выездной бригады, что помогает оперативно обнаружить место повреждения в труднодоступном районе. В дополнение к обнаружению наличия аварийного события на воздушной линии, модель ИКЗ-В43Л определяет направление протекания аварийных токов, что очень удобно для использования на границе балансовых принадлежностей, государственных границах, у водных преград.Индикаторы ИКЗ-В43Л оснащены радиоканалом ближней связи стандарта Bluetooth Low Energy, позволяющим легко производить настройку и корректировку уставок с любого смартфона с установленным программным обеспечением ППИ-3.
На воздушных линиях высокого класса напряжения для защиты индикаторов от наведенного напряжения используется клетка Фарадея.
| Технические характеристики | |
| Класс напряжения воздушных линий | 110 кВ |
| Частота сети | 50 Гц |
| Визуальная индикация |
- Мигающие яркие светодиоды с каждой стороны устройства (3 белых, 3 красных сверхъярких светодиода); - Различная последовательность мигания в зависимости от типа повреждения (устойчивая, неустойчивая авария, направление МФЗ); - Индикация направления поиска при МФЗ (к генератору или к нагрузке); - Дальность определения до 100 м (в дневное время), до 500 м (в ночное время) |
| Абсолютный порог срабатывания по току | 20 А |
| Селективность МФЗ | Определение направления |
| Контроль напряжения | + |
| Локальная связь (пульт) | Радиоканал ближней связи Bluetooth BLE (2,4 ГГц) |
| Дальняя связь | Локальная, опционально GSM |
| Виды контроля срабатывания |
- Визуальный; - Радиоканал ближней связи; - GSM/GPRS-модем (опционально) |
| Абсолютный порог срабатывания по току | 20÷1000 А |
| Дифференциальный порог срабатывания по току | 20÷500 А |
| Дифференциальный порог срабатывания по току в % | 50÷500% |
| Устойчивость к перегрузке по току | 25 кА/ 500 мс |
| Время анализа аварийного процесса | 1 ÷ 200 с |
| Бланкирование пусковых токов | 0-200 мс |
| Настройка таймера сброса | Произвольный от 1 ч до 8 дней |
| Минимальная длительность аварийного процесса | 0,02 с |
| Сброс индикации |
- По восстановлению питания; - По таймеру; - Магнитом; - С переносного пульта |
| Изменение настроек |
- С помощью программного обеспечения «КОМОРСАН Web-клиент» (при подключении индикаторов к БСПИ-3Л-МР) - По радиоканалу ближней связи с помощью переносного пульта |
| Интеграция со SCADA системами | При подключении индикаторов к БСПИ-3Л-МР обмен информацией между сервером КОМОРСАН и SCADA системой по протоколу ГОСТ Р МЭК 60870-5-104 |
| Источник питания | Литиевая батарея (19 Ah) |
| Срок службы батареи (в режиме ожидания) | 8-10 лет |
| Общее время индикации | > 2000 ч |
| Наработка на отказ индикатора | Не менее 60 000 ч |
| Температурный диапазон |
- Стандартный от – 40°С до +70°С,; - Расширенный от – 60°С до +85°С |
| Степень защиты индикатора | IP66, IP 68 по ГОСТ 14254-96 |
| Воздействие климатических факторов внешней среды |
- Соответствуют исполнению УХЛ категории размещения 1 по ГОСТ 15150-69, но для работы при температуре окружающего воздуха от – 40°С до +70°С; - Устойчив к воздействию солнечной радиации в соответствии с ГОСТ 28205-89 (МЭК 68-2-9-75); - Является стойким к воздействию ветровой нагрузки 40 м/с без гололеда и 23 м/с с гололедом с толщиной стенки 35 мм |
| Воздействие механических факторов | Соответствует группе исполнения М1 по ГОСТ 17516.1. Является стойким к воздействию галопирования (пляски) |
