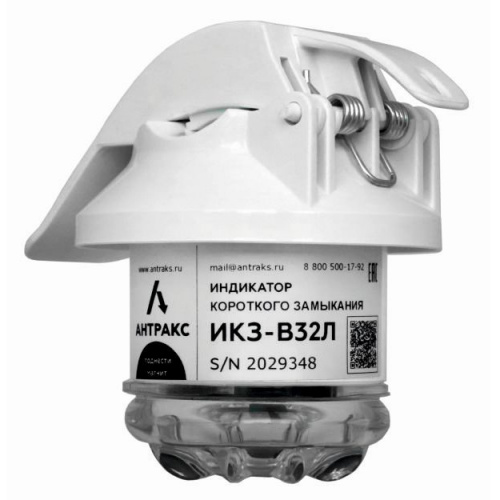

ИКЗ-В32Л
Индикатор короткого замыкания типа ИКЗ-В32Л определяют аварийные процессы с протеканием тока короткого замыкания более 20А. Также индикатор фиксирует однофазные замыкания на землю (ОЗЗ) от 4 А. В случае необходимости по желанию заказчика есть возможность установить чувствительность регистрации ОЗЗ от 2 А. При обнаружении повреждения линии в нижней части корпуса прибора начинают вспыхивать сверхъяркие светодиоды. В зависимости от режима мигания можно различить устойчивое и неустойчивое КЗ. Также ИКЗ-В32Л может быть оснащен флагом (по желанию заказчика).Индикаторы ИКЗ-В32Л соответствуют техническим требованиям ПАО «Россети» и рекомендуются для применения на объектах ДЗО ПАО «Россети» напряжением 6-35 кВ.
Возможности ИКЗ-В32Л:
- регистрация КЗ от 20 А;
- регистрация ОЗЗ от 4 А (опционально – 2 А);
- независимая работа индикаторов;
- радиоканал ближней связи Bluetooth Low Energy (BLE) 2,4 ГГц;
- связь с помощью переносного пульта;
- возможность подключения БСПИ для дистанционного оповещения диспетчера.
ИКЗ-В32Л отдельно разделяют виды аварии последовательностью световой индикации, показывают, устойчивым или неустойчивым было повреждение, междуфазным или однофазным.
Определение ОЗЗ не требует модернизации силового оборудования РП/РТП/ТП, установки измерительных трансформаторов и других дополнительных датчиков, что существенно снижает стоимость эксплуатации и не создаёт лишних набросов напряжения.
Типы регистрируемых аварий | |
Типы регистрируемых событий |
- Короткое замыкание; - Однофазное замыкание на землю |
Чувствительность по току КЗ | 20 А |
Автоматическая настройка порога по току КЗ | + |
Чувствительность по току ОЗЗ | 4 А (опционально – 2 А) |
Определение направления на ОЗЗ | - |
Контроль напряжения | + |
Общее описание приборов | |
Класс напряжения воздушных линий | 6-35 кВ |
Частота сети | 50 Гц/ 60 Гц |
Локальная связь (пульт) | Радиоканал ближней связи Bluetooth BLE (2,4 ГГц) |
Дальняя связь | Опционально GSM |
Визуальная индикация |
Периодическая вспышка сверхъярких светодиодов с каждой стороны устройства (3 белых сверхъярких светодиода). Дальность определения до 100м. (в дневное время), до 500м. (в ночное время) |
Виды контроля срабатывания |
- Визуальный; - Радиоканал ближней связи; - GSM/ GPRS-модем (опционально) |
Сброс индикации |
- По восстановлению питания; - По таймеру; - Магнитом; - С переносного пульта; - Дистанционно (при подключении БСПИ) |
Контроль исправности индикатора |
- Магнитом; - С переносного пульта; - Дистанционно (при подключении БСПИ) |
Изменение настроек |
- По радиоканалу ближней связи с помощью переносного пульта; - Дистанционно по GSM с помощью программного обеспечения «КОМОРСАН Web-клиент» (при подключении индикаторов к БСПИ-3Л-МР) |
Интеграция со SCADA системами |
- При подключении индикаторов к БСПИ-3Л-МР обмен информацией между сервером КОМОРСАН и SCADA системой по протоколу ГОСТ Р МЭК 60870-5-104 - При подключении индикаторов к БСПИ-3Л-ТН напрямую в SCADA-систему по протоколу ГОСТ Р МЭК 60870-5-104 |
Источник питания | Литиевая батарея (19 Ah) |
Срок службы батареи (в режиме ожидания) | 8-10 лет |
Общее время индикации | > 2000 ч |
Наработка на отказ индикатора | Не менее 60 000 ч |
Параметры | |
Абсолютный порог срабатывания по току | 20÷1000 А |
Дифференциальный порог срабатывания по току в А | 20÷500 А |
Дифференциальный порог срабатывания по току в % | 50÷500 % |
Устойчивость к перегрузке по току | 25 кА/ 500 мс |
Время анализа аварийного процесса | 1 ÷ 200 с |
Бланкирование пусковых токов | 0-200 мс |
Настройка таймера сброса | Произвольный от 1 ч до 8 дней |
Минимальная длительность аварийного процесса | 0,02 с |
Исполнение | |
Место установки | На провод ВЛ |
Диаметр провода |
- 5-28 мм,; - 17-33 мм,; - 24-40 мм |
Установка на линию под напряжением | + |
Температурный диапазон |
- Рабочий от – 40°С до +70°С; - Предельный – 60°С до +85°С (по спецзаказу) |
Степень защиты индикатора | IP 68 по ГОСТ 14254 |
Воздействие климатических факторов внешней среды |
Является стойким к воздействию ветровой нагрузки 40 м/с без гололеда и 23 м/с с гололедом с толщиной стенки 35 мм. Соответствуют исполнению УХЛ категории размещения 1 по ГОСТ 15150-69, но для работы при температуре окружающего воздуха от – 40°С до +70°С. Устойчив к воздействию солнечной радиации в соответствии с ГОСТ 28205-89 (МЭК 68-2-9-75). |
Воздействие механических факторов |
Соответствует группе исполнения М1 по ГОСТ 17516.1. Является стойким к воздействию галопирования (пляски). |
Особенность ИКЗ-В32Л-В с механическим «флагом» (блинкером): в случае фиксации аварии индикация осуществляется включением режима мигания свeрхъярких светодиодов в нижней части корпуса и переключение механического «флага» (блинкера).
ИКЗ-В32Л оснащен радиоканалом ближней связи стандарта Bluetooth Low Energy (BLE) 2,4 ГГц. Посмотреть текущие значения и сбросить/ включить индикацию (мигание Прибора светодиодами) можно с помощью пульта дистанционного управления: смартфона или планшета, с установленным специальным ПО ППИ-3.
Комплекты состоят из двух или трёх индикаторов ИКЗ-В32Л. Каждый прибор в комплектах работает независимо
