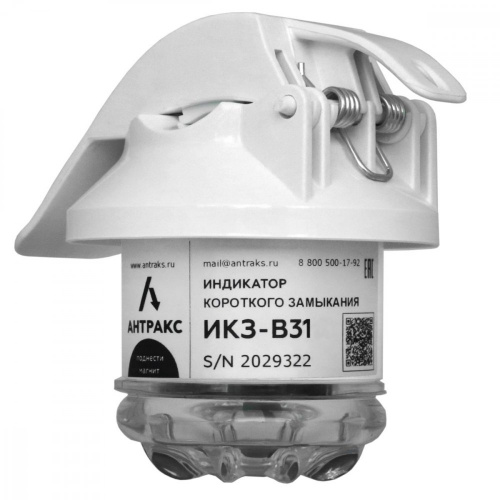

Линейка ИКЗ-В31 (Lodestar CL25)
Индикатор ИКЗ-В31 (Lodestar CL25) — это самый бюджетный из всех индикаторов короткого замыкания, предлагаемых компанией «АНТРАКС». ИКЗ-В31 отличается тем, что не оснащён никакими средствами связи, соответственно, приборы в комплектах работают полностью независимо. Комплекты состоят либо из двух либо из трёх индикаторов ИКЗ-В31.
Особенности ИКЗ-В31:
- определение аварийных процессов с протеканием тока короткого замыкания более 25А;
- раздельная индикация устойчивых и неустойчивых повреждений линии посредством сверхъярких светодиодов с дальностью определения до 100 м (в дневное время) и до 300 м (в ночное время);
- отсутствие средств связи;
- независимая работа устройств в комплектах;
- изменение уставок с помощью DIP переключателя;
- индикация повреждения линии посредством сверхъярких светодиодов;
- различные паттерны индикации.
Состояние индикатора определяется только визуально (включение режима мигания светодиодов).
Установление факта регистрации аварии возможно только при осмотре линии электропередачи выездной бригадой.
Все индикаторы ИКЗ выполнены в идеологии plug and play и не требуют самостоятельного расчёта уставок, достаточно указать в опросном листе типичные параметры линии. ИКЗ имеют функцию автоподстройки порога срабатывания по току и задают параметры регистрации событий для исключения ложных срабатываний.
Индикатор ИКЗ-В31 очень востребован на международном рынке и экспортируется за границу под названием Lodestar CL25.
| Регистрация событий | |
| Типы регистрируемых событий | Короткое замыкание |
| Чувствительность по току КЗ | 25 А |
| Автоматическая настройка порога по току КЗ | + |
| Чувствительность по току I0 (ОЗЗ) | - |
| Селективность ОЗЗ | - |
| Контроль напряжения | + |
| Минимальный ток нагрузки | 2 А |
| Общее описание приборов | |
| Класс напряжения воздушных линий | 6-35 кВ |
| Частота сети | 50 Гц/60 Гц |
| Визуальная индикация |
- мигание сверхъярких светодиодов (3 белых); - различная последовательность мигания в зависимости от типа повреждения; - дальность определения до 100 м (в дневное время), до 300 м (в ночное время) |
| Локальная связь (пульт) | - |
| Дальняя связь | - |
| Виды контроля срабатывания и дальность |
Визуальный: - до 100 м (в дневное время); - до 300 м (в ночное время) |
| Сброс индикации |
- по восстановлению питания; - по таймеру; - магнитом |
| Контроль исправности индикатора | магнит |
| Изменение настроек | DIP переключатели на 10 позиций |
| Источник питания | Литиевая батарея (8,5 Ah) |
| Срок службы батареи (в режиме ожидания) | 10 лет |
| Общее время индикации | > 1000 ч |
| Наработка на отказ индикатора | не менее 60 000 ч |
| Параметры | |
| Абсолютный порог срабатывания по току | 100 А, 250 А, 500 А, 1000 А |
| Дифференциальный порог срабатывания по току в А | 25 А, 100 А, 200 А, 500 А |
| Дифференциальный порог срабатывания по току в % | 50%, 100%, 200% |
| Устойчивость к перегрузке по току | 25 кА/ 500 мс |
| Время анализа аварийного процесса | 1 ÷ 200 с |
| Бланкирование пусковых токов | 100 мс, выкл |
| Настройка таймера сброса | 6, 12, 24, 48 ч |
| Минимальная длительность аварийного процесса | 0,02 с |
| Исполнение | |
| Место установки | На провод ВЛ |
| Диаметр провода |
- 5-28 мм, - 17-33 мм, - 24-40 мм |
| Установка на линию под напряжением | + |
| Температурный диапазон |
- Стандартный от – 40 до +70 °С, - Расширенный от – 60 до +85 °С (по спецзаказу) |
| Степень защиты индикатора | IP 68 по ГОСТ 14254 |
| Воздействие климатических факторов внешней среды |
- Соответствуют исполнению УХЛ категории размещеия 1 по ГОСТ 15150-69, но для работы при температуре окружающего воздуха от – 40°С до +70°С; - Устойчив к воздействию солнечной радиации в соответствии с ГОСТ28205-89 (МЭК 68-2-9-75); - Является стойким к воздействию ветровой нагрузки 40 м/с без гололеда и 23 м/с с гололедом с толщиной стенки 35 мм |
| Воздействие механических факторов |
- Соответствует группе исполнения М1 по ГОСТ 17516.1; - Является стойким к воздействию галопирования (пляски) |
